Cseréptető horgos rögzítési rendszer

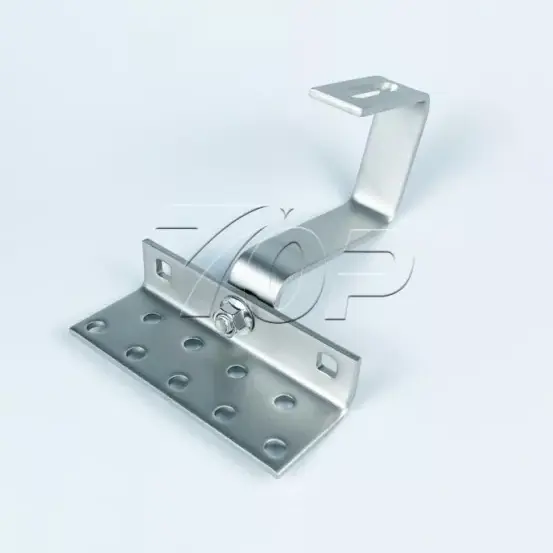

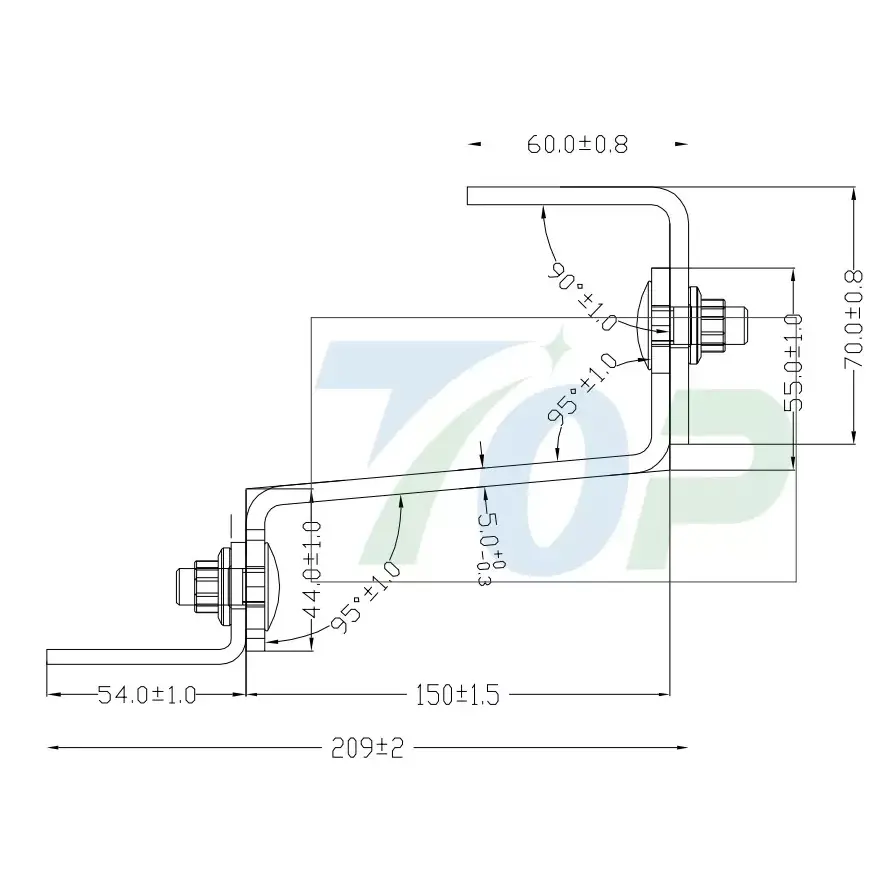

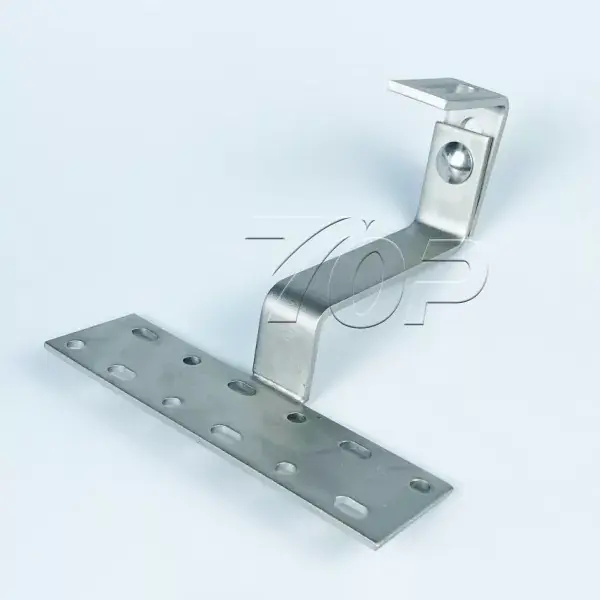

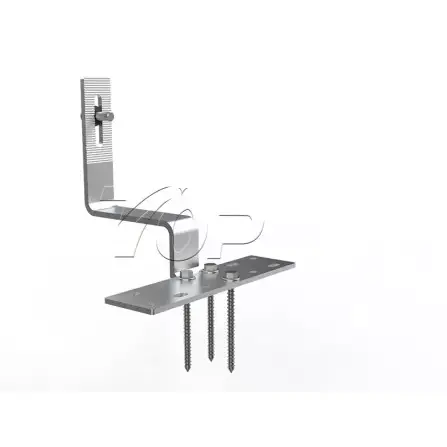

Megbízható kínai gyártót és beszállítót keres? Ne keressen tovább! A Topfencesolar egy vezető gyár, amely kiváló minőségű cseréptetős horgos rögzítési rendszert kínál. Topfencesolar tetőkampós szerkezet, cikkszám: TF-AHK-H12 két magasságban állítható kivitel, rozsdamentes acél, vastagsága 5 mm, hossz 120-150 mm.

Műszaki követelmények:

1. A hegesztési menetek egyenletesen sűrűek, gyönyörű felülettel, alámetszés, repedés vagy fúvólyuk, stb. nélkül.

2. A részek laposak, éles szél, éles sarok vagy sorja stb. nélkül.

3. Az azonosítatlan tolerancia M fokozat szerint kerül megvalósításra (GB/T 1804-2000).

4.Nincs jelölés a derékszögre.

5. A felületkezelés az ügyfél igényei szerint történik.

A hagyományos földi szereléstől eltérően a tetőre szerelhető megoldás hatékonyan növeli a napenergia kihasználtságát. A Topfencesolar cseréptetős horgos rögzítőrendszere népszerű lakossági és kereskedelmi naperőművekben. A megoldás a cseréptető alapján kialakított speciális horogforma felhasználásával, a tetőre fagerendára szerelve, a horogtest hajlító alakja 100%-ban érintésmentes ragasztás a tetőn a cserepek sérülése nélkül. Ez a kialakítás pedig biztonságosan megtarthatja az eredeti tetőt anélkül, hogy behatolna a tetőbe, és csökkenthető a vízszivárgás minimális kockázata.

Anyag:

A Topfencesolar cseréptetős horgos rögzítőrendszerek főként rozsdamentes acélból készülnek, a kiváló minőséget és a tartósságot hosszú távon megőrizzük, több mint 25 éves szolgáltatással. Anyaga SUS304 rozsdamentes acél. Az Al6005-T5 alumíniumsínekkel kombinált rendszer pedig erősen támogatja a napelemeket a tetőn.

A sín felületkezelése ennél a horognál: Alumínium ≥15 μm eloxáló felületkezeléssel.

Teljesítmény: kiváló korrózióvédelmet biztosít az alumínium szerkezeteknek különböző vallási alkalmazások mellett és bonyolult éghajlati környezetben is.

Tanúsítványok: A Topfencesolar horog megfelel az SGS/CE/TUV szabványnak, a gyártási minőség pedig az SGS szabványnak.

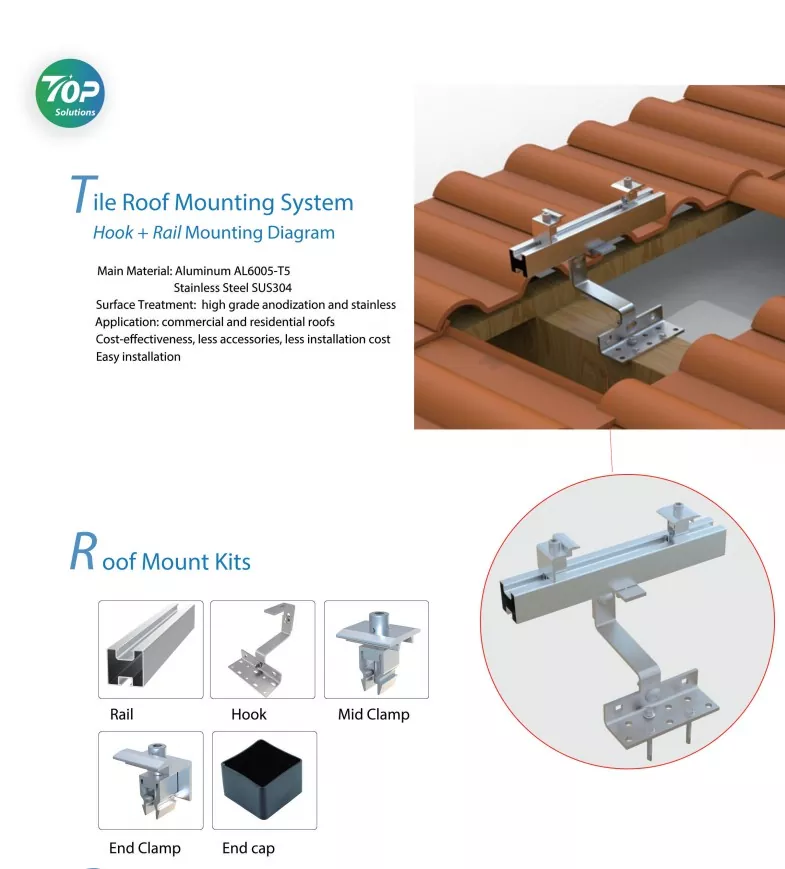

A cseréptető horgok alkatrészei:

Villogás: gumi

Horgos kar: SUS304 acél

Rögzítőelemek: csavarok/önbevágó csap

Sínbilincsek: Közép-/végbilincs

Előnyök:

Ennek a gyors Topfencesolar tetőkampó-szerelésnek az az előnye, hogy gyorsan és a legalacsonyabb költséggel szerelhető fel, és minimális változtatásokat tesz lehetővé a tető eredeti szerkezetén. Tehát ez a horgos rögzítési rendszer esztétikailag kiválóan illeszkedik a tetőhöz.

Vannak fekete színválasztékunk is, amelyek szintén híresek az európai piacon.

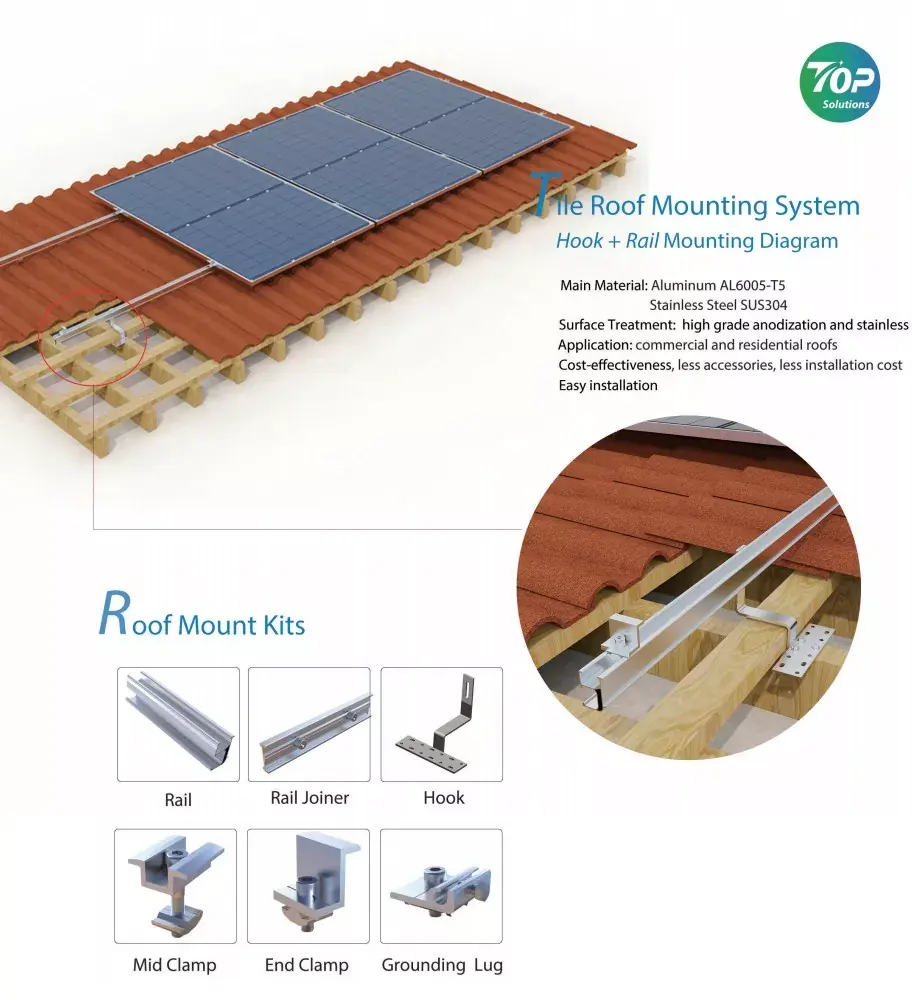

Az alkalmazás a napelem cseréptetős rögzítési rendszeréhez illeszkedik. A részletmodell napelemes tetőhorgos tartókonzolokat + alumínium sínes rögzítést tartalmaz.

A telepítés lépései:

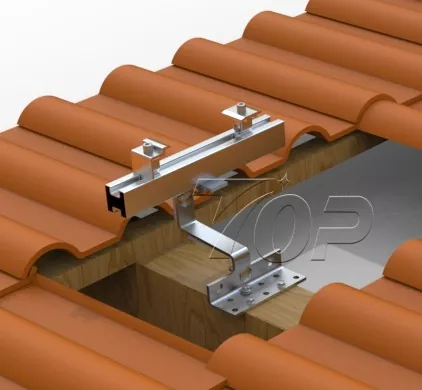

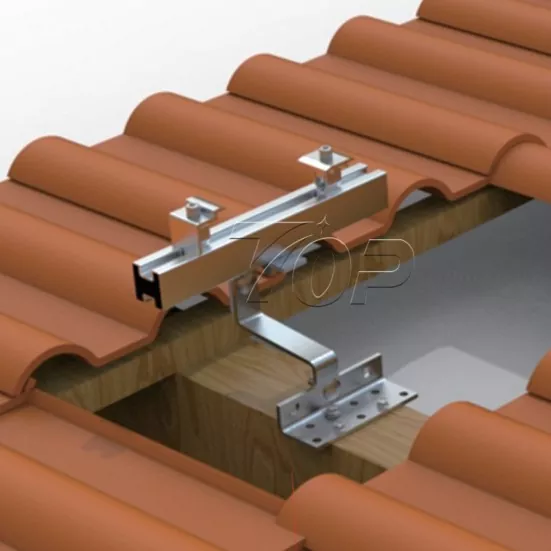

Első lépés: A teljes rendszerszerkezet a cseréptetőn csavarokkal vagy csavarokkal rögzíti a sínkampót a tető fagerendájára.

Második lépés: A Topfencesolar alumínium sínek rögzítése a horgokra, a különböző sínek összekötése síncsatlakozókkal.

Harmadik lépés: Miután az összes tetőkampó készen áll, és alumínium sínek vannak ráerősítve, készüljön fel a napelemek felszerelésére. A PV panelek felszerelése előtt erősítse meg a panelsor elrendezését a Topfencesolar mérnökcsapatával, hogy véglegesítse a függőleges vagy táj tájolású telepítést. Ezután tegyen PV paneleket 1 rwo-ba 4-14 vagy több panellel egy készletben, vagy két panelt egy sorban, 4-20 egység napelemet egy oszlopban a sínekre. A sor és oszlop panelek mennyisége a tető méretétől és a napfényes oldaltól függően. A TOPrfence energetikai mérnökcsapatától érdeklődhet a professzionális részletekről, hogyan tervezheti meg a napelem elrendezését a tetőn, és milyen teljesítményű tetőt szerelhet fel a tetőre.

Negyedik lépés: Csatlakoztassa a napelemeket az alumínium sínekre Topfencesolar Mid-clmaps-ekkel, és fejezze be az End-clmaps-ekkel, hogy biztonságosan rögzítse ezeket a napelemeket a cseréptetőn.

A szerkezet tervezését és a napelem szerelést a tényezők befolyásolják:

1. A tető mérete – meghatározza a teljesítmény kapacitását, hogy mekkora legyen az épületen.

2. A tető típusa: a különböző tetőtípusok különböző szerelési megoldásokkal rendelkeznek. A ferde cseréptető a sínekkel ellátott horgok megválasztása az egyik legjobb megoldás, alacsonyabb költséggel, nagy szilárdságú napelemes tartóelemekkel, valamint könnyű szerkezettel, amely jó a tetőterhelés biztonságának. De mint a fém tető vagy a beton tető, L lábak + sínszerkezet vagy ballaszt rendszer stb. kiválasztása szükséges. Kérjük, forduljon a Topfencesolar Engineer csapatához.

3. A napelemek mérete és az egyes panelek teljesítménye. Ez összefügg a szerkezet súlyterhelésével.

4. A szél sebessége. A cseréptető horgos rögzítőrendszer szerkezetének elég erősnek kell lennie ahhoz, hogy ellenálljon a 2 m/s és 70 m/s közötti szélnek (az átlagos szélsebesség 3 másodperccel számolva).

5. A szerkezet anyaga: jelenleg az acél és az alumínium a leggyakrabban és leghíresebb a szerelési szerkezetekben, a tetőszerkezethez könnyű anyagot kell választani, ezért az Almuminun a legjobb megoldás. A Topfencesolartól az alumínium Al6005-T5 napelem jobb minőségű, mint a piac.

Előnyök

1.Topfencesolar tervezett ferde cseréptető horgok a napkollektoros szerelési rendszerhez könnyen szerelhető kialakítás, kevesebb tartó, gyors telepítés.

2. Tetőhorgos készleteink kiváló minőségű eloxálási eljárással és rozsdamentes felületkezeléssel rendelkeznek. Hosszú távú használat támogatása.

3.Az optimalizált, kevesebb kiegészítőt tartalmazó kialakítás alacsonyabb költséggel jár. A telephelyeken csak kevesebb telepítési munkára van szükség a telepítési költségek csökkentése érdekében.

4. A Topfencesolar különféle típusú horgokat kínál, amelyek állíthatóak a különféle cseréptetők kielégítésére, és lefedik Németország, Lengyelország, Ausztria, Spanyolország vagy Japán, Indonézia stb. piacait.

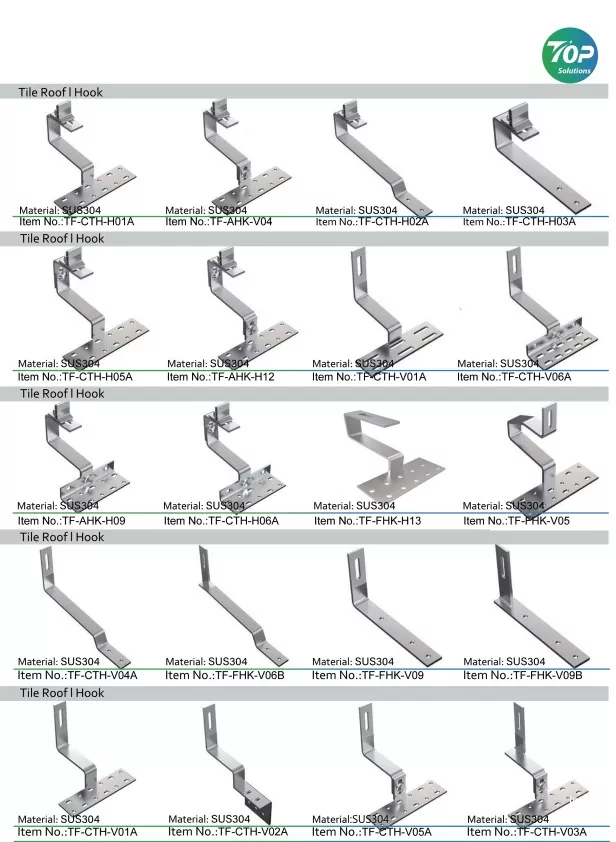

További lehetőségek a különböző alakú és típusú horgokhoz:
