Hogyan szereljük fel a napelem tartóelemeket?

Ön cseréptetős háztulajdonos, és nem tudja, hogyan szerelje fel anapelema tetőn vagyok?

Ha igen, akkor valószínűleg rájött, hogy a cseréptetős napelemes konzol felszerelése egyedi kihívásokkal jár. hol kezded? Milyen eszközökre van szüksége? Hogyan lehet elkerülni az olyan gyakori hibákat, mint az instabil rögzítés vagy a tető sérülése? A fő tényezők, amelyekre összpontosítani fog, a fúrás során repedezett csempe, a rossz vízszigetelés vagy a biztonságot veszélyeztető instabil konzolok. Ez az útmutató lépésről lépésre lebontja a napelem tartókonzolok megfelelő felszerelését. Ma a legjobb telepítési megoldásokkal segítjük Önt.

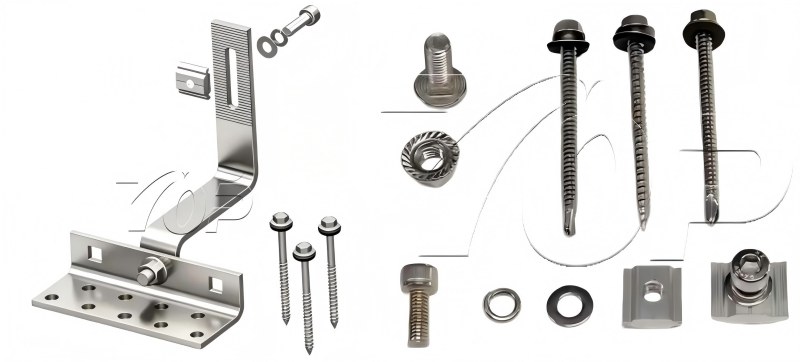

1. lépés: Telepítés előtti előkészítés

1.1. Mérje fel a tetőjét (ismerje meg a határait)

Mielőtt bármilyen konzolt vásárolna, értékelje ki a tetőt, hogy elkerülje az eltéréseket. Először is a tető típusának ellenőrzése: A cseréptetőknél napelemes horogmegoldások szükségesek a repedések megelőzésére, a fémtetők L lábakkal vagy csavaros megoldásokkal működnek, a lapostetők pedig ballasztos vagy áthatoló rögzítést igényelnek. Ezután tesztelje a teherbírást, a legtöbb lakossági tető bírja a napenergiát, de a régi (20 év feletti) tetők megerősítést igényelhetnek. Végül jelölje meg a szarufákat vagy gerendákat egy csapkeresővel vagy hőleképező eszközzel, mert az alumínium tetőhorgos konzoloknak ezekhez a szerkezeti támaszokhoz kell rögzíteniük, nem csak a tetőburkolathoz.

Csemperepedések a szerelés során: a leginkább frusztráló probléma

A Topfencesolar által gyártott, speciálisan L- és C-alakú tetőhorgok, és még több állítható, hogy hatékonyan megoldják ezt a problémát.

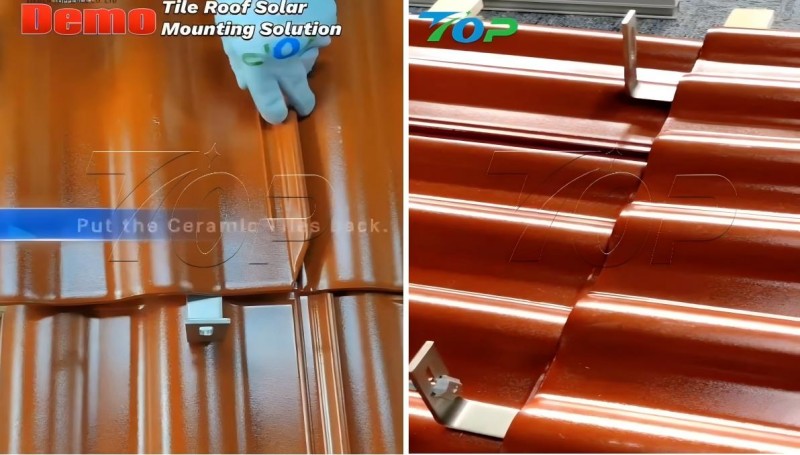

2.1 Jelölje meg a zárójel pozícióit

Jelölje meg a hézagokat a csempék között, hogy elkerülje az átfúrást; és távolítsa el a csempéket a hegyes pozícióban, hogy készen álljon a kampók felszerelésére.

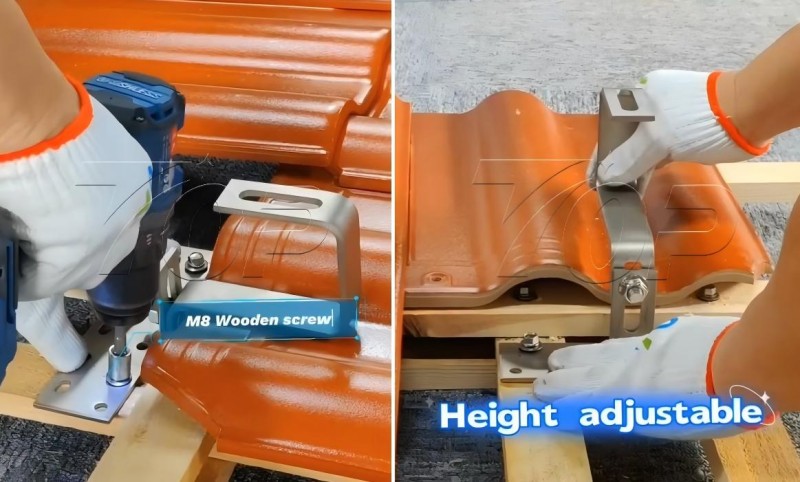

2.2 Szerelje fel a kampókat az elhelyezett fagerendákra szerkezeti támaszként

Példaként: Fa szarufák esetén használjon ST6.3*80 facsavarokat, és hajtsa be azokat legalább 3/4-ig a szarufába. Rögzítse a tetőkampókat fa szarufákra, majd húzza meg a rögzítőket nyomatékkulccsal.

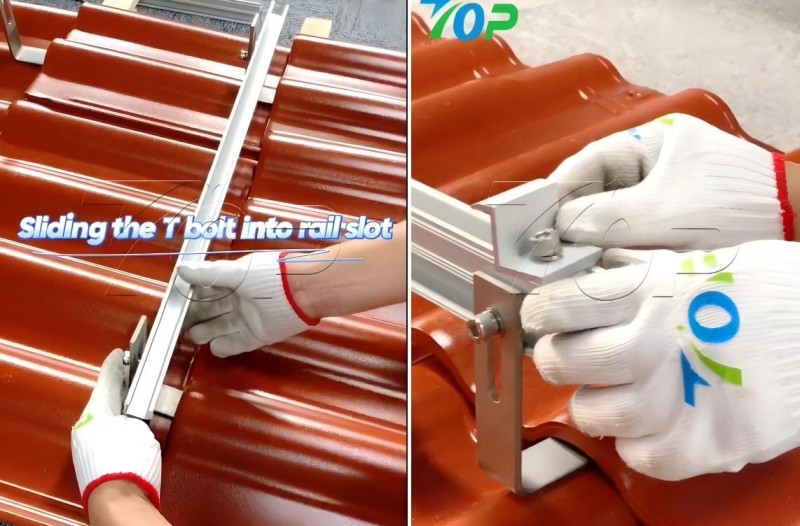

3. Alumínium sínek csúsztatása napelemes horgokra.

Ez a legfontosabb lépés a napelemek felszerelésének befejezéséhez. A horgok felé néző sínen van egy rés T csavarrögzítő a horgok tetején. Ezután húzza meg a csavarokat a sínek rögzítéséhez. A sínek és a sínek síncsatlakozókkal vannak összekötve, hogy a sín elég hosszú legyen a tetőn.

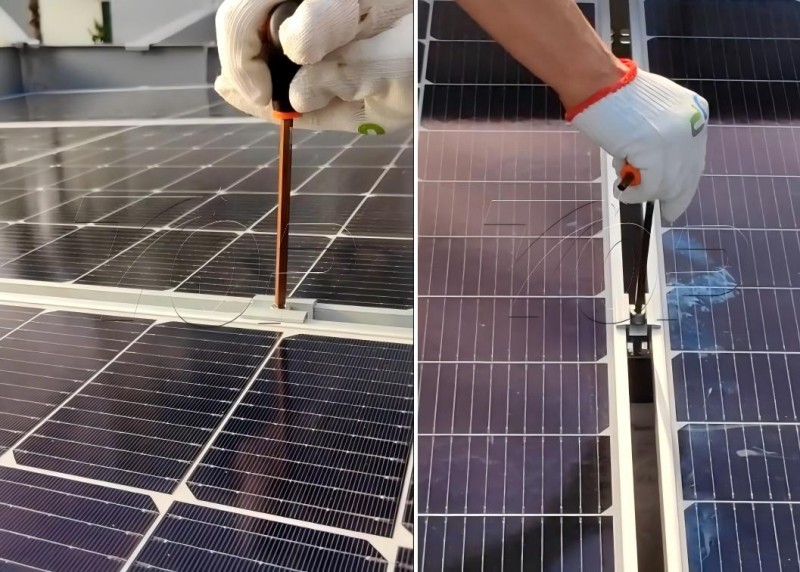

4. Napelemek a sínekre fektetve, fejezze be a sínsor felszerelését.

Miután minden sínek rögzítve vannak a síneken, az utolsó dolog az, hogy először a végbilincset kell használni a napelemek egyik oldalának rögzítéséhez. Középen aközépső bilincspanelek rögzítésére. Ezek a bilincsek növelik a napelemek szilárdságát és stabilitását.

A panelek egyenáramú kábellel, MC4 csatlakozókkal csatlakoznak. Most a napelemek már megkezdik az áramtermelést napsütésben.

Eddig még mindig aggódik a napelemek miatt a cseréptetőn? Ha végignézi az alábbi kulcsokat, magabiztosabb lesz a tetőtéri napelemes rendszerében.

Főbb szempontok a cseréptetős napelemes konzol felszereléséhez

1. Konzol anyaga: A csempe súlyának és tartósságának egyensúlya

A cseréptetőknek súlykorlátozásai vannak, mert a túl nehéz konzolok megfeszíthetik a szarufákat és megrepedhetnek a cserepek. Az olcsó öntöttvas konzolok (túl nehéz) vagy a vékony alumínium (nem elég erős) elkerülésére. A legjobb választás a Topfencesolar könnyű alumíniumötvözet, amelynek anyaga AL6005 T5, T6. Ami magasabb minőségű alumínium anyag, mint a piacon kapható.

2. Beépítési szög: Cseréptető lejtőivel dolgozzon

A cseréptetők lejtése jellemzően 20° és 45° közötti, ez befolyásolja a konzol szögét és a napenergia hatékonyságát. A professzionális szerelők lejtésmérőket használnak a tető dőlésszögének mérésére, és állítható konzolok segítségével állítják be a panel helyzetét, így elkerülhető, hogy a cserepeket vágják vagy módosítsák, hogy illeszkedjenek a panelekhez.

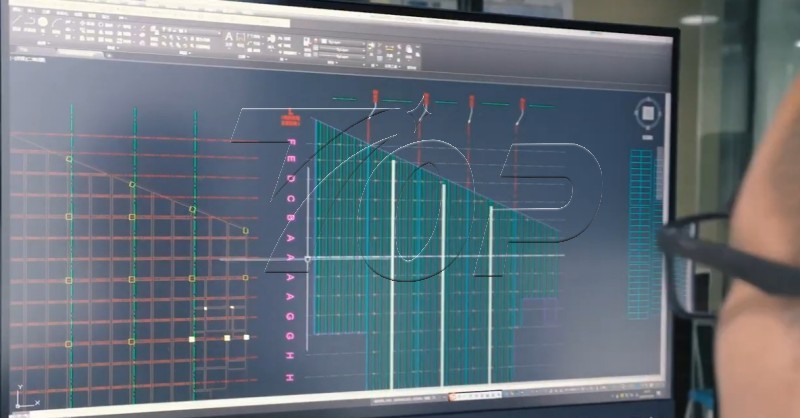

3. A problémák elkerülése érdekében válasszon profi csapatot

Cseréptető napkollektorA konzol felszerelése szakértelmet igényel mind a napelemes, mind a cseréptetők gondozásában. A Topfencesolar mérnökcsapata ismeri a törékeny csempével való munkavégzést, a szarufák pontos elhelyezkedését és a cserépspecifikus vízszigetelés legjobb megoldásait. Egy professzionális csapat kezeli a cseréptető kódokat figyelembe vevő engedélyezési kérelmeket is, és garanciát vállal a beépítésből származó cserépkárosodásra. Forduljon hozzánk közvetlenül, a Topfencesolar a legjobb és megbízható rendszert kínálja tetőtéri naperőművéhez.
