Kiváló minőségű és tartós napelemes tetőtartók szállítója
A Topfencesolar vezető szerepet tölt be a napelemes tetőrögzítő rendszerek kutatás-fejlesztésében és tervezésében. Professzionálisan kínálunk egyablakos napelemes megoldásokat. Rendszereink tartalmazzákLapostetős napelem szerelés, Fém tetőrögzítő rendszer, földi napelemes rendszer, kocsibeálló napelemes rendszer, BIPV napelemes tetőrendszer és agrivoltaics napelemes rendszer.
Napelemes erőmű építése közvetlenül a meglévő épületek tetejére, és nincs szükség további területek elfoglalására. Napjainkban népszerű városi energiaátalakítási megoldás. A tetős napelemes rendszer jól ötvözi a napelemes szerkezeteket és a tetőt, mivel egy komplett és integrált szerkezet.
Milyen tetőket lehet beépíteni napelemekkel?
Tetőkategória:
|
Cseréptető |
Fém tető |
Aszfalt tető |
Beton tető |
|
|
|
|
|
Fémtetők, mint például álló varratos tető, hullámlemez stb.
Ferde cseréptető alja fa gerendával
Ferde vagy lapos aszfalttető
Cementezett beton tető
További kategóriák…
1. Fémtető esetén mérje meg a tető méretét. a rendszert a meglévő tetőméret adatai alapján tervezték meg, az alábbiak szerint.
2. A Topfencesolar mérnökcsapata ennek megfelelően kiválasztja a legjobb megoldást a tetőkre.

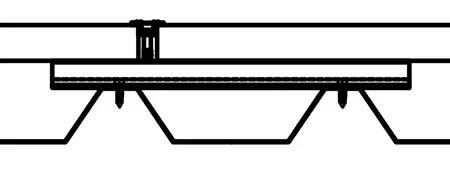

a. A fém tető választás tetőbilincsek H sínekkel optimalizált rendszerrel, egyszerű és gyors szerelés.

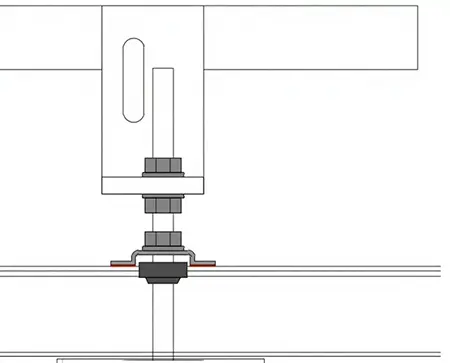

b. L-lábak csavaros rendszerrel a fém hullámtetőhöz.

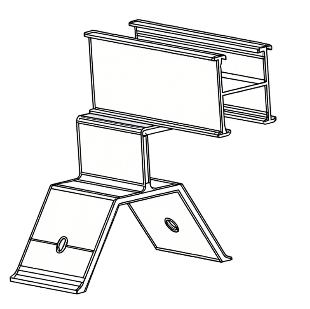

c. A Mini Rail rendszer optimalizálta a szerkezetet, hogy a lehető legkisebb legyen a rakomány tömege.
d. Cseréptetők, választhatunk tetőkampó/kétfejű csavar + sínrendszer használatával.

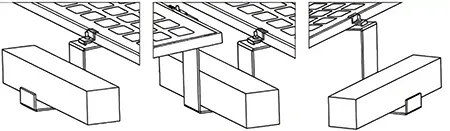

e. A lapos tető többnyire előtétrendszert vagy állványos kialakítást alkalmazott.

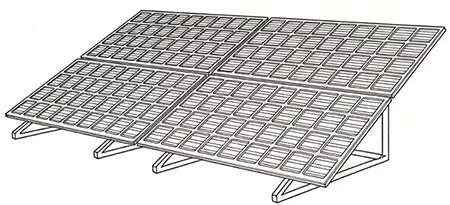

f. Az állvány szerkezete különböző szögeket és nagyfokú testreszabhatóságot tud kielégíteni a jobb napenergia-termelés érdekében lapos vagy ferde tetőkön.
További megoldásokat kéreklépjen kapcsolatba velünk, megoldást adunk a tetőre vonatkozóan.
Tetőszerkezet tervezési szempontok:
Tervezési terhelés
|
Elemek |
Paraméter (információs példa lent) |
|
A panel mérete |
2278*1134*30 |
|
A panel súlya |
30 kg |
|
A panel tájolása |
Függőleges vagy fekvő |
|
Panel mennyisége/ készletenként |
1 × 2 = 2 db |
|
Döntésszög |
11° |
|
Regionális szélsebesség |
72 m/s (3s széllökés sebessége) |
|
Földi hóterhelés |
0 Kpa |
|
Terep kategória |
3 |
|
Maximális magasság |
10 m |
|
Telepítési hely |
Tetőtéri |
|
Régiók |
C |
|
Tervezési szabvány |
AS/NZS 1170 (példa) |
|

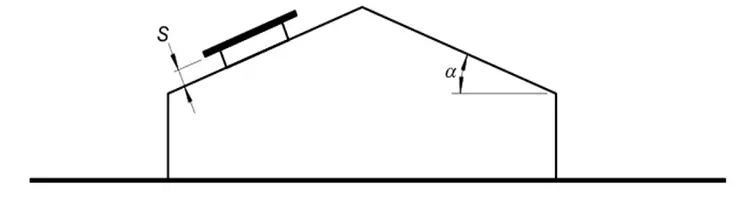

Ha α= 11 ° |
|
|
|
Amikor, |
θ = °,pozitív |
= 0,600 |
|
Amikor, |
θ = 0 °,negatív |
= -1,400 |

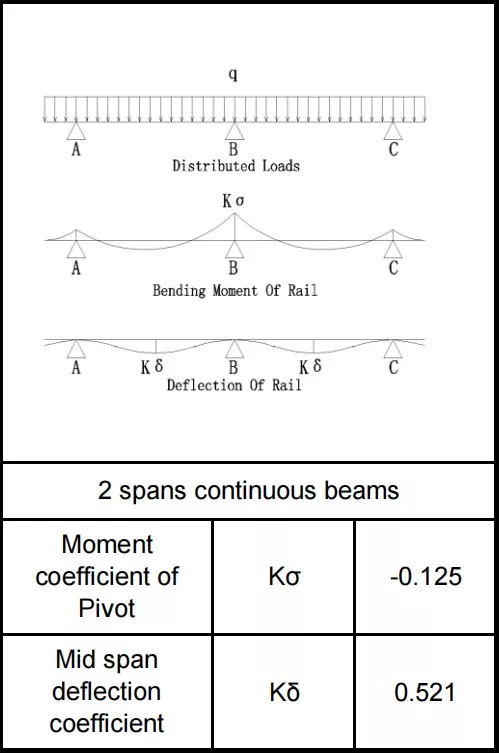

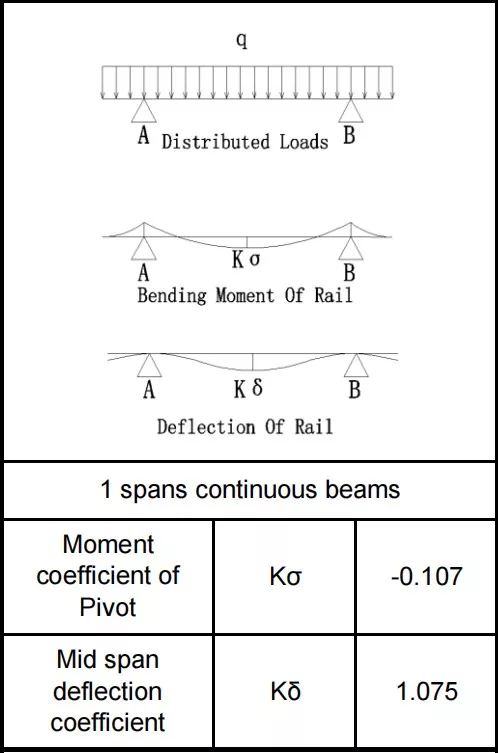

Struktúra stressz számítása
Egysínes teherszélesség vázlatos térkép
Fesztáv L = 1,050 m
Konzol Ls=0,200 m
Fesztávok mennyisége n=2
Dőlésszög θ=11°
Sínek terhelt szélessége B=0,759 m
Betöltési kombinációk
|
Railkombinációk Rail |
|||
|
|
X Asix -Qx (N/m) |
Y Asix-Qy (N/m) |
|
|
Terhelés |
Fix terhelés-G |
17.49 |
89.97 |
|
Lefelé irányuló szélterhelés-W1 |
0 |
718.39 |
|
|
Felfelé irányuló szélterhelés-W2 |
0 |
-1676.24 |
|
|
Snow Load-S |
0.00 |
0.00 |
|
|
Betöltési kombinációk |
1,35G |
23.61 |
121.46 |
|
1,2G+0,6S |
20.99 |
107.96 |
|
|
1,2G+W1 |
20.99 |
826.35 |
|
|
0,9G+W2 |
15.74 |
-1595.27 |
|
|
|
|
|
|
A biztonságos tető napelemes szerkezeti tervezését biztonságos számlálási helyzetek mellett kell elvégezni, hogy támogassa a szerkezet hosszú távú használatát.
Szerkezetünk élettartama ≥ 25 év
A garancia 10 év.
- View as
Napelemes háromszög ballaszt lapostetős szerelési rendszer
Professzionális gyártóként szeretnénk kiváló minőségű napelemes háromszög ballaszt lapostetős szerelési rendszert kínálni. A lapostetős rögzítőrendszert különféle lapostetős napelemek beépítésére tervezték, áthatolásmentes kialakítással. A Topfencesolar által tervezett ballaszttal ellátott rendszer kiküszöböli a tetőáttörés szükségességét, és kiküszöböli a vízszivárgás kockázatát a tetőn. Ideális megoldás kereskedelmi és ipari lapostetős alkalmazásokhoz, amely jól bevált és híresen használt Európában, Észak-Amerikában, a MENA és az APAC régiókban. .
Márka:Topfencesolar
Termék anyaga:Al6005-T5
Termék funkció:Előtétmodell beépítése tető napkollektorhoz
Élettartam:≥25 év
Ballast lapostetős napelemes szerelési rendszer
Professzionális gyártóként a Topfencesolar ballaszt lapostetős napelemes rögzítőrendszerét a nagy szélsebesség és a heves havazás figyelembevételével tervezték, miközben betartják az Ön építési előírásait.
A Topfencesolar Engieneer csapata az Ön tetőszerkezete alapján kidolgozza az ideális ballasztrendszert a precíz szerkezeti terhelés számítással. Szélterheléssel, hóterhelés-számításokkal és holtterheléssel szimuláló erős ballasztszerkezetet kínálunk, valamint teljes biztonsági megoldást kínálunk lapostetőjéhez.
Márkanév:Topfencesolar
Termék anyaga:Alumínium
A termék funkciója:Előtéttartó rendszer
Élettartam:≥25 év
A Topfencesolar Engieneer csapata az Ön tetőszerkezete alapján kidolgozza az ideális ballasztrendszert a precíz szerkezeti terhelés számítással. Szélterheléssel, hóterhelés-számításokkal és holtterheléssel szimuláló erős ballasztszerkezetet kínálunk, valamint teljes biztonsági megoldást kínálunk lapostetőjéhez.
Márkanév:Topfencesolar
Termék anyaga:Alumínium
A termék funkciója:Előtéttartó rendszer
Élettartam:≥25 év
Lapostetős napelemes szerelőkészletek rendszere
A Xiamen Topfencesolar a napelemes termékek egyik vezető gyártója Kínában, kiváló minőségű lapostetős napelemes szerelési készleteket kínálunk. A professzionális tervezés és az OEM szolgáltatás az ügyfelek igényeinek megfelelően biztosítható.
Márkanév:Topfencesolar
Termék anyaga:Alumínium Al 6005-T5/ T6, Tűzihorganyzott acél
Termék funkció:Fém tetős napelem szerelés
Élettartam:≥25 év
Napelemes ballaszt rögzítési rendszer
Professzionális gyártóként a Topfencesolar által gyártott áthatolhatatlan szolár ballaszt rögzítőrendszer stabil és fúrásmentes megoldást kínál a háztetőkre szerelhető napelemekhez. Súlyozott betontömbökre, például betonlapokra vagy ballaszttálcákra ad választ a napelemek rögzítésére. Nem szükséges a tágulási horgonycsavarokat használni a betontetők áthatolásához. Az egyszerűsített megoldás megőrzi a tető épségét, csökkenti a beépítési időt, kiküszöböli a vízszivárgás kockázatát. Olcsó, egyszerű és gyors beszerelés napelemekhez.
Márkanév:Topfencesolar
Termék anyaga:Tűzihorganyzott Q235 Acél
Termék funkció:Fém tetős napelem szerelés
Modul orientáció:Fekvő vagy függőleges
Márkanév:Topfencesolar
Termék anyaga:Tűzihorganyzott Q235 Acél
Termék funkció:Fém tetős napelem szerelés
Modul orientáció:Fekvő vagy függőleges

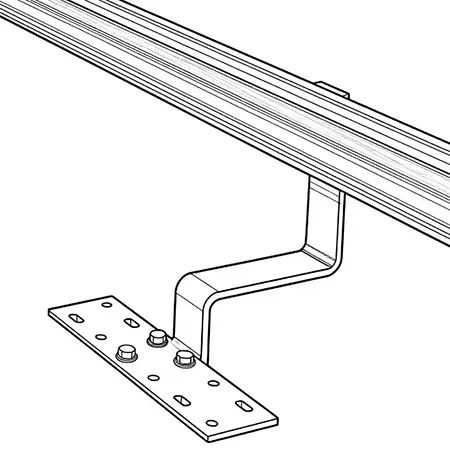

Cseréptető horgos rögzítési rendszer
Kínából gyártott Topfencesolar márkájú cseréptető horgos rögzítőrendszer, egyszerű és gyors telepítési megoldás a napelemek ferde cseréptetőn történő megtámasztására, a cseréptető kampóira és az alumínium sínekre rögzítve bilincsekkel. Nincs szükség helyszíni hegesztésre, és nem sérül meg a tetőszerkezet.
Márkanév:Topfencesolar
Termék anyaga:SUS304 acél
Termék funkció:Lakossági, kereskedelmi vagy ipari cseréptetők
Élettartam:20 év
Márkanév:Topfencesolar
Termék anyaga:SUS304 acél
Termék funkció:Lakossági, kereskedelmi vagy ipari cseréptetők
Élettartam:20 év
Cseréptetős napelemes rögzítés
Professzionális gyártóként a Topfencesolar a cseréptetők cseréptetős napelemes rendszereinek kutatás-fejlesztésére és gyártására szakosodott. Alumínium anyag, amely könnyű, korrózióálló és könnyen szerelhető. Az alumínium horgok megőrizhetik a cseréptetőt (wanzheng) és a biztonságot. Ez az alkalmazáspiac lefedi Európát, például Németországot, Spanyolországot, Olaszországot, Hollandiát stb., valamint ázsiai országokat, például Indoéniát, Thaiföldet, Vietnamot stb.
Termék márka:Topfencesolar
Termék anyaga:Magas minőségű alumínium
Termék funkció:Tetőkampó sínek rögzítésére és napelemek megtámasztására
Élettartam:≥25 év
Termék márka:Topfencesolar
Termék anyaga:Magas minőségű alumínium
Termék funkció:Tetőkampó sínek rögzítésére és napelemek megtámasztására
Élettartam:≥25 év
Megbízható Napelemes tetőtartók gyártóként és beszállítóként Kínában rendelkezünk gyárunkkal. A testreszabott termékek árlistájának megtekintéséhez kérjük, vegye fel velünk a kapcsolatot.
