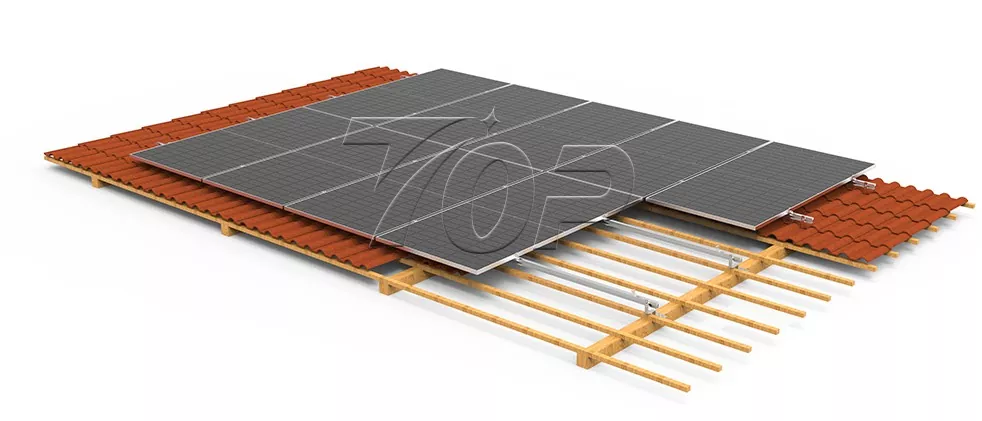

Cseréptetős napelemes rögzítés

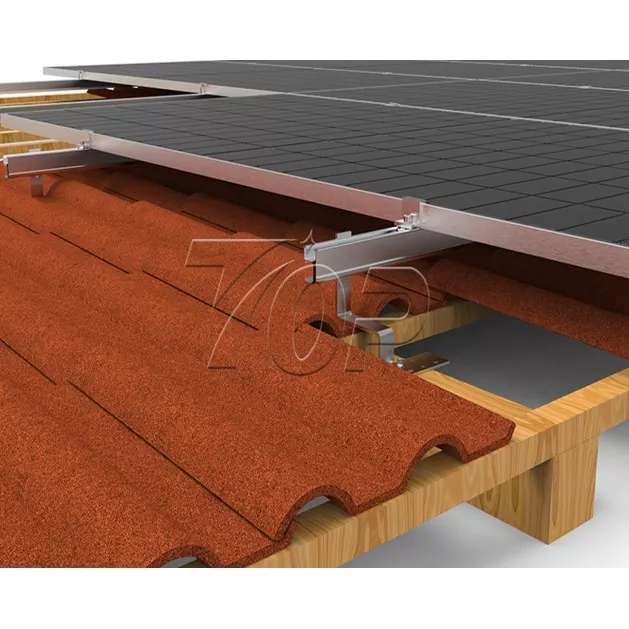

Professzionális gyártóként a Topfencesolar cseréptetős napelemes horgokat az európai/ázsiai országok lakossági cseréptetőinek formáinak megfelelően testre szabjuk. A Topfencesolar horgok sorozata megfelel a különféle piaci igényeknek.

A rendszeresen 150 mm-es konzolhossz sokféle cserép-átfedést tesz lehetővé, és különböző magasságokból állítható különféle cseréptetők rögzítéséhez. A keménység 30 mm-es és 35 mm-es vastagságú napelem-keretre szerelhető. A csempék integritásának, a szerelési szerkezetek megbízhatóságának és a napelemek alátámasztásának biztonsága érdekében a Topfencesolar napelem horgok a legjobb megoldás az Ön számára.

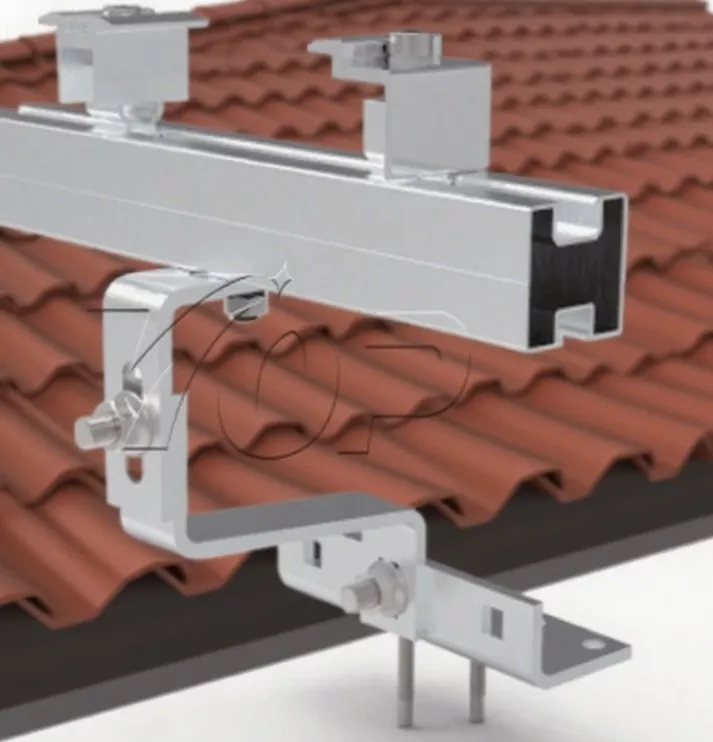

A rendszer összetevői:

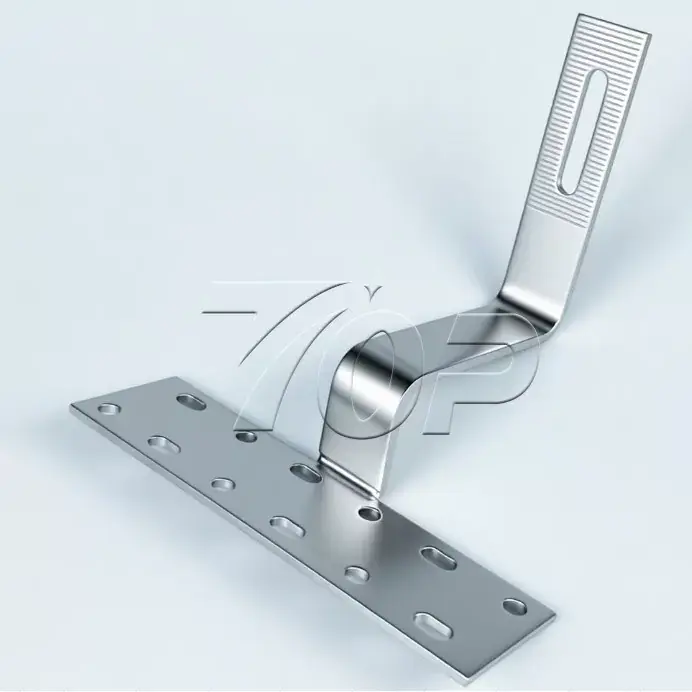

- Tetőkampó

-TF B45 sínek 4200-4500 mm-es

-TF B45 síncsatlakozók

-A2 Karimás fejű csavar 8*100

-Vagy SUS304 kétfejű csavarok

-Mid-Clamps: függőleges vagy tájképi napelemes modellekhez

-Végszorítók: függőleges vagy tájképi napelemes modellekhez

- Sínvég sapka



>Szélterhelés: 60 m/s-ig

>Hóterhelés: 1,4 KN/m2-ig

>PV panel tájolása: álló vagy függőleges

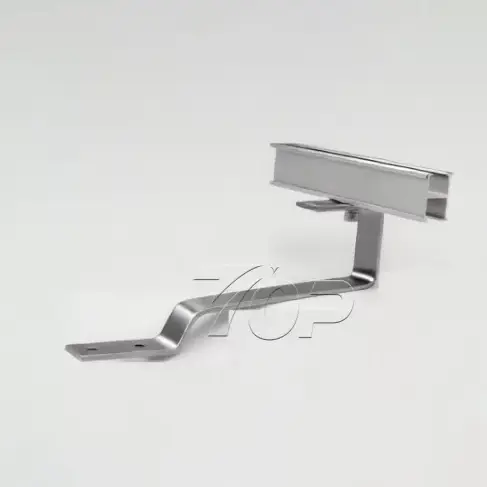

>A horog magassága állítható (opcionális).

Komponensek és fémek

Vásároljon testreszabott cseréptetős napelemtartót a Topfencesolartól, amely Kína egyik gyártója és beszállítója. Az Al 6005-T5 anyag kiváló minőségű eloxálása biztosítja, hogy napeleme szilárdan rögzítve legyen, és kiváló szerkezeti korrózióálló teljesítményt nyújt. Amit tettünk, a cseréptető napelemes rögzítése kettős, több mint 25 éves üzemidőt használ.

Cseréptetőn gyorsan felállítjuk a szerkezetet, nem kell hozzá sem bonyolult szerszámok, sem szakmai hozzáértés. A telepítés egyszerű lépései, kevesebb munka és kevesebb idő szükséges.

A telepítési kézikönyv lépései:

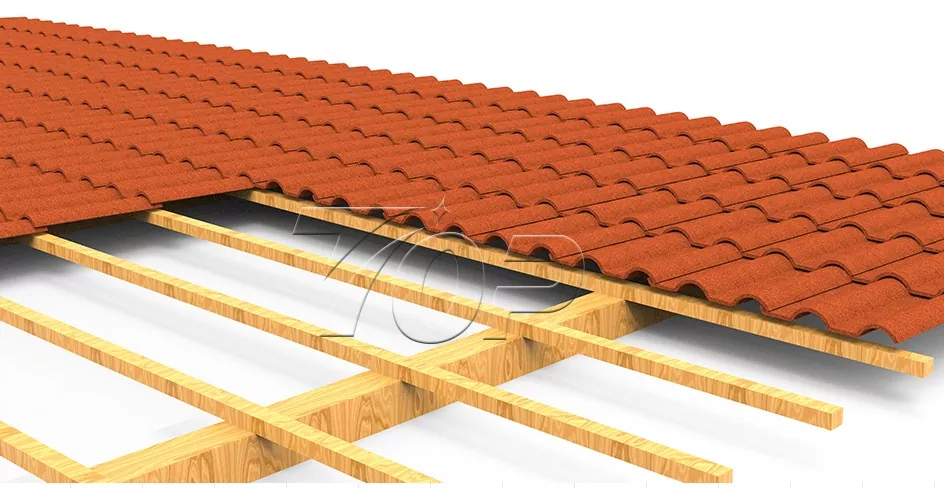

1. Mérje meg a tető méretét, tervezze meg a napelemsor elrendezését, majd a Topfencesolar Engineer csapata tervezze meg a napelemek szerkezetét.

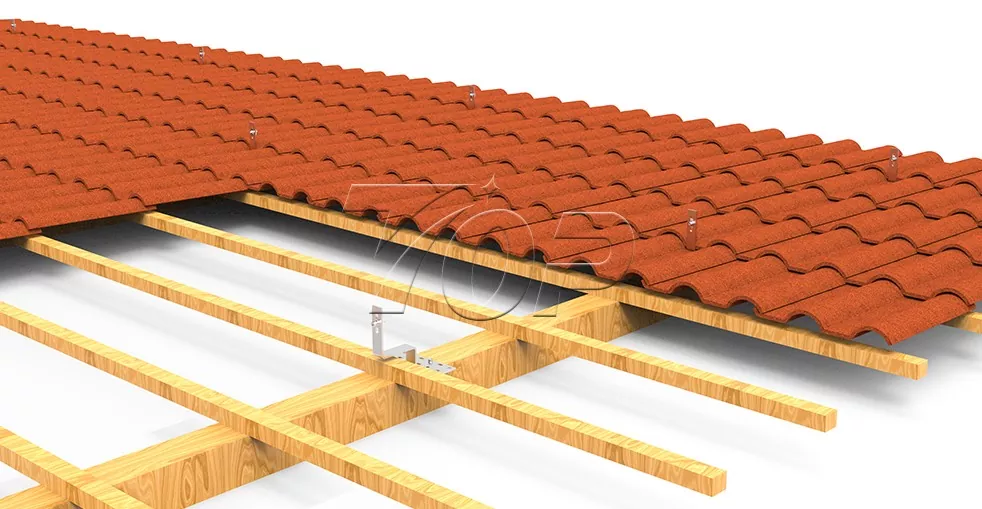

2. Szerelje fel a tetőkampókat.

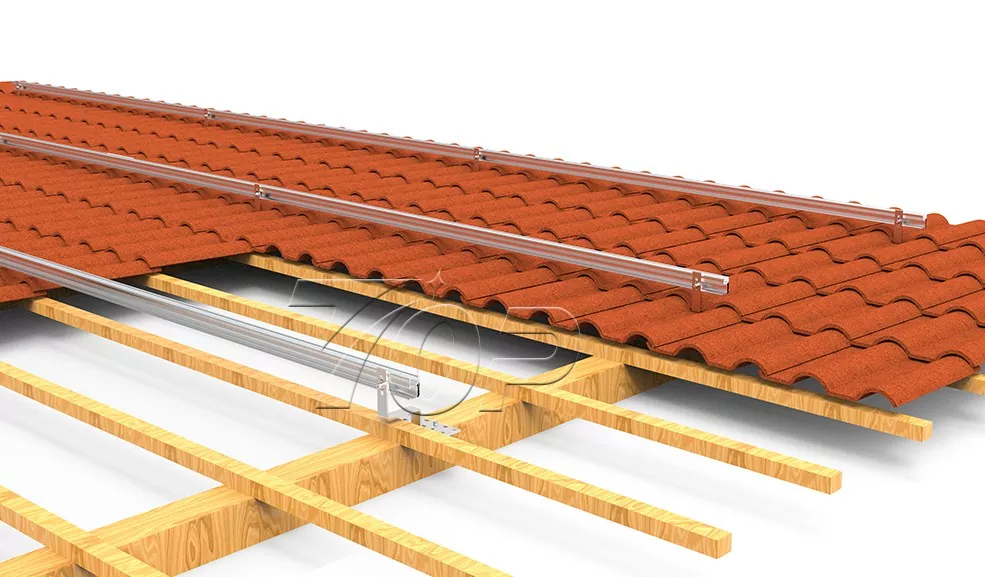

3. A sínek felszerelése a horgokra

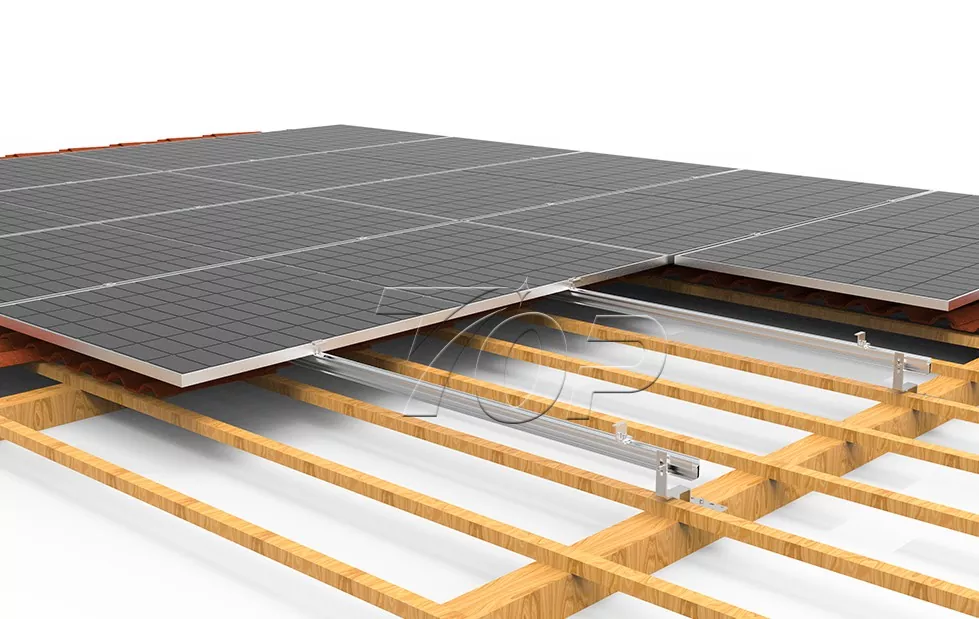

4. Szerelje fel a napelemeket a sínekre.

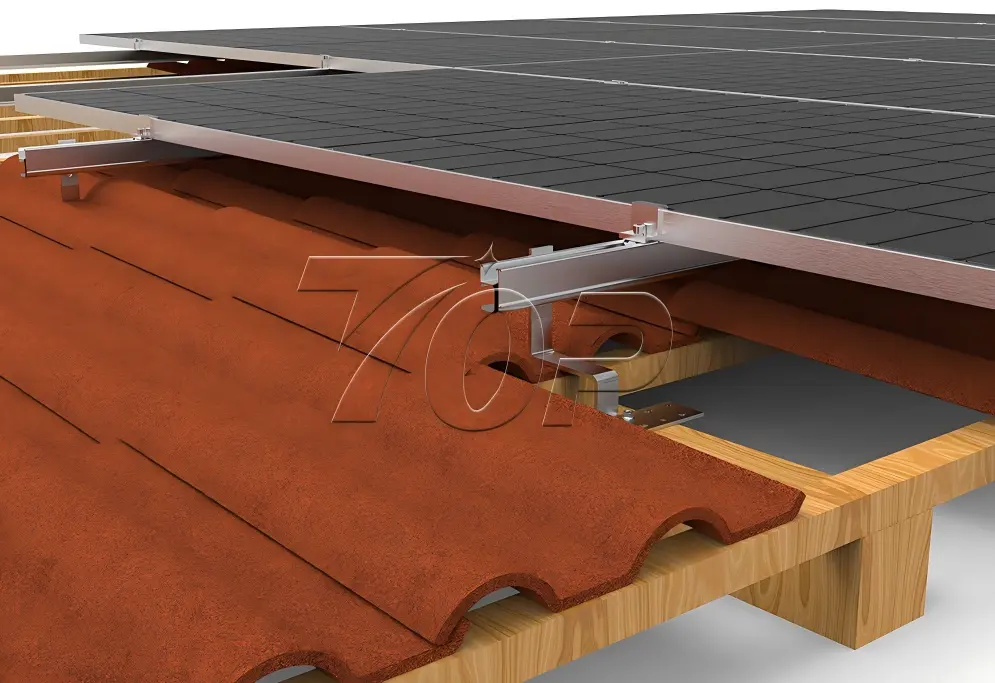

5. Csatlakoztassa a napelem paneleket és rögzítse középső bilincsekkel és végbilincsekkel.

Előnyök

V. A Topfencesolar által tervezett cseréptetős napelemes rendszerek lakossági vagy kereskedelmi használatra alkalmasak, átengedik a szélterhelést 60 m/s-ig, a hóterhelést 1,4 kn/m2-ig.

B. Rugalmas beállítás a különböző tetőkhöz a magasság beállításával.

C. Könnyű telepítés, az egyszerű szerkezet könnyen telepíthető, nincs szükség bonyolult szerszámokra vagy készségekre, időt és erőfeszítést takarít meg.

Kampórendszer kevesebb konzollal, alacsonyabb szerkezeti költséggel és alacsonyabb munkaerőköltséggel.
