Napelem szerelősínek gyártója és szállítója
Xiamen Topfencesolar márkaNapelem szerelősínekA tetőtéri napkollektoros rendszerek magas szintű alumíniumból készültek, amelyeket napelemek felszerelésére optimalizáltak.
Tető típusú napelemes sínek:
Az alumínium 6005-T5/T6 a nagy szilárdság, a kiváló korrózióállóság és a rendkívül könnyű súly jellemzői, a legalkalmasabb anyag a tetőtéri állványokhoz
TF-RL sorozat B46 sín | Hossz 4000mm, 4200mm, 4500mm, 4800mm stb.
Normál méret: 27,3 * 48,3 * 4500 mm
Felületkezelés: ≥10μm
A sínek rögzítő készletei
Szerkezeti tervezési részletek: Vegyük például a TF-RL-B46-ot, amely az egyik legnépszerűbb modell.
Szerkezet méretei:
|
A szerkezet metszetgeometriai paraméterei |
|||||||
|
(1) Sín: |
B46 |
Anyag: |
AL6005-T6 |
||||
|
σs = 250 |
N/mm2 |
E = 70 000 |
N/mm2 |
||||
|
Metszet geometriai paraméterei |
|||||||
|
A(mm2) |
197.0 |
IP (mm4) |
64335.0 |
||||
|
Ix (mm4) |
43678.0 |
Iy (mm4) |
20657.0 |
||||
|
Zxup (mm3) |
1804.0 |
Zyleft (mm3) |
1703.0 |
||||
|
Zydown (mm3) |
2004.0 |
Zyright (mm3) |
1306.0 |
||||
Súly/méter = Sűrűség ρ(kg/m³) × A metszetterület (m2) × g (N/kg)
=2710 x 0,00019696 x 9,8
=5,23 N/m
A B46 alumíniumsín kémiai összetételének elemzése:
(Tesztelési módszer: GB/T3190-2008, OES)
|
Az AL6005-T6 kémiai elemei |
|||
|
Elem |
A 6005. évi rendelet |
Antai Aluminium Products (AT6006 -T6) |
Következtetés |
|
Si |
0,6-0,9 |
0.62 |
Pass |
|
Fe |
≤0,35 |
0.13 |
Pass |
|
Cu |
≤0,10 |
<0,001 |
Pass |
|
Mn |
≤0,10 |
0.003 |
Pass |
|
Mg |
0,40-0,60 |
0.56 |
Pass |
|
Kr |
≤0,35 |
0.001 |
Pass |
|
Zn |
≤0,10 |
0.01 |
Pass |
|
Ti |
≤0,10 |
0.014 |
Pass |
|
Al |
margó |
margó |
Pass |
Szakítóvizsgálat:
Vizsgálati módszer: JIS Z 2241-2011
Az AL6005-T6 mechanikai tulajdonságai
|
Tesztelem |
Példatípus |
Szakítószilárdság (Rm) (Mpa) |
Szilárdság (R0 .2) (Mpa) |
Megnyúlás törés után (A50 mm) (%) |
|
Eredmény |
No.13B |
295 |
263 |
10 |

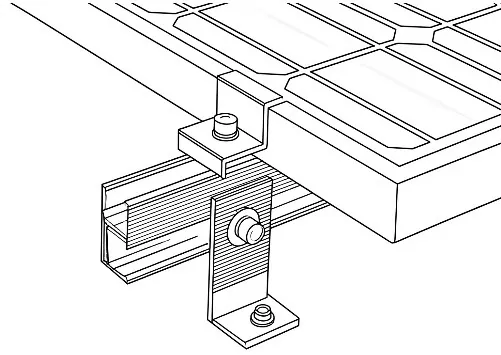

A sínszerkezet rögzítőkészlet tartozékai:
|
|
|
|
|
|
Két csavarmenet |
Tetőhorgok |
L-lábas készlet |
Középső bilincs 1 |
|
|
|
|
|
|
Középső bilincs 2 |
2. végszorító |
Vezetőképes lap |

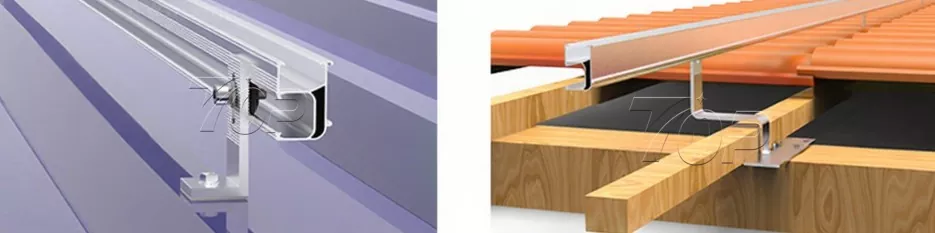

További sínek alkalmazások
- View as
Alumínium napelem-rögzítő síntartók
A kínai Xiamen Topfencesolar által gyártott alumínium napelem szerelősín konzolok a gerendára szerelt tetőkampók segítségével a B45 sínek megtámasztására. Sínösszekötők, amelyek a síndarabokat egy hosszú sínben kötik össze soronként, hogy a napelemeket fekvő vagy függőleges irányban elrendezzék. Nagy megbízhatóságú teljesítményét örömmel fogadják Európa, Ázsia és az amerikai piacok.
Márkanév:Topfencesolar
Termék anyaga:Alumínium
Termék funkció:Sínek a napelemek felszereléséhez
Élettartam:≥25 év
Márkanév:Topfencesolar
Termék anyaga:Alumínium
Termék funkció:Sínek a napelemek felszereléséhez
Élettartam:≥25 év
Napelemes tetőre szerelhető sín
A napelemes szerelvényszerkezetek megbízható beszállítójaként a Xiamen Topfencesolar Co., Ltd. elkötelezett a nagy teljesítményű napelemes rack tetősín tervezésével és gyártásával, hogy megfeleljen a különféle piaci igényeknek, a lakossági háztetőktől a kereskedelmi napelemes erőművekig. Olyan termékeket tervezünk, amelyek mind műszaki teljesítményt, mind költséghatékonyságot biztosítanak.
Márkanév:Topfencesolar
Termék anyaga:AL6005-T5/ AL6063-T6
Termék funkció:Tetőtéri szerelés
Élettartam:Több mint 20 éve
Napelem sínek
A napelemes sínek stabil támasztékot biztosítanak a napelemes tetőrögzítési rendszerhez, és különféle alkalmakhoz igazíthatók. A Xiamen Topfencesolar egy professzionális gyártó, aki napelem sínekre szabott szolgáltatást kínál, hogy segítse ügyfeleit napelemes projektjeikben. A minták különböző méretben és mennyiségben állnak rendelkezésre.
Márkanév:Topfencesolar
Termék anyaga:Alumínium Al6005-T5 / T6
Termék funkció:Fém tetős napelem szerelés
Élettartam:20 év
Mini sín fémtetős napelem felszereléshez
Professzionális kínai gyártóként és beszállítóként a Xiamen Topfencesolar által gyártott, tartós és könnyű fémtetős napelem-szerelési mini sín 20-30%-kal csökkentheti a napelem-szerelés költségeit. Az alumínium felületi eloxálás ≥ 10 μm-es feldolgozás alatt áll, nagy erőfeszítéseket tesz az UV-állóság és a korrózióállóság terén, több mint 25 éven keresztül. Ezt a sín nélküli megoldást szívesen fogadják, és lakossági, kereskedelmi és ipari területeken használják napelemes rendszerben.
Márkanév:Topfencesolar
Termék anyaga:Al6005-T5
Termék funkció:Napelem tetőre vagy talajra történő betöltéshez
Élettartam:≥25 év
Márkanév:Topfencesolar
Termék anyaga:Al6005-T5
Termék funkció:Napelem tetőre vagy talajra történő betöltéshez
Élettartam:≥25 év
Napelemes tetőcsomagtartó tartó
A Topfencesolar napelemes tetőcsomagtartót gyárt, gyári székhelye Kínában. A sín a fotovoltaikus rendszer legfontosabb beépítési konzolja. Sínre szerelve biztonságosan rögzítheti a napelemeket különféle tetőkön. Ilyen például a beton-, fém- és cseréptetők. A könnyű súlyú sínek alumínium ötvözetből készülnek, kiváló korrózióállósággal rendelkeznek, ráadásul könnyen felszerelhetők.
Alumínium napelem szerelősínek
Az alumínium napelemes szerelősínek a teljes napelemes szerkezet egyik fontos részét képezik. Alumínium 6005-T5 anyagokból készülnek eloxáló felületkezeléssel, több mint 25 évig tartósak.
Márkanév:Topfencesolar Termék anyaga:Alumínium 6005-T5, 6063-T6 Termék funkció:Napelemes szerelési támaszték Élettartam:≥ 20 év
Márkanév:Topfencesolar Termék anyaga:Alumínium 6005-T5, 6063-T6 Termék funkció:Napelemes szerelési támaszték Élettartam:≥ 20 év
Megbízható Napelem szerelősínek gyártóként és beszállítóként Kínában rendelkezünk gyárunkkal. A testreszabott termékek árlistájának megtekintéséhez kérjük, vegye fel velünk a kapcsolatot.
