Hogyan válasszuk ki a megfelelő napelemes tetőhorgot a csempe típusa alapján: mérnöki vezérelt útmutató szoláris szerelőknek, EPC vállalkozóknak és beszerzési csapatoknak

Miért kritikus mérnöki döntés a napelemes tetőhorog kiválasztása?

A megfelelő kiválasztásanapelemes tetőkampóa cseréptető napelemes szerelési rendszerEz nem egy kisebb hardver döntés – közvetlenül meghatározza a szerkezeti stabilitást, a vízálló integritást, a telepítés hatékonyságát és az eszközök hosszú távú megbízhatóságát. Kereskedelmi és ipari tetőtéri projektekben egy rosszul illeszkediktetőkampó cseréptető napkollektoros felszereléséhezcsempe megrepedéséhez, víz behatolásához, szélterhelés alatti felemelés meghibásodásához és költséges utómunkálatokhoz vezethet, amelyek befolyásolják a projektek ütemezését és a garanciális időt.

A fémtetőkkel és a lapos betontetőkkel ellentétben a cseréptetők geometriája, vastagsága, ridegsége, terhelésátviteli viselkedése és beépítési korlátai jelentősen eltérnek egymástól. Az univerzális horgos megközelítés technikailag hibás. A helyes módszer megköveteli a horoggeometriát, a magasságállítást, az alaplemez kialakítását és az anyagminőséget az adott csempetípushoz és az alatta lévő szarufa szerkezethez.

Ez a műszaki útmutató strukturált keretet ad a megfelelő kiválasztásáhoznapelemes tetőkampócsempe típusa alapján. Egyesíti a tetőfedés mechanikáját, a szerkezeti terhelési szempontokat, az anyagteljesítményt és a gyakorlati telepítési valóságot. A cél a mérnöki csapatok, a beszerzési menedzserek és a napelemes rendszerintegrátorok támogatása olyan adatvezérelt döntések meghozatalában, amelyek csökkentik a kockázatokat és javítják a projekt jövedelmezőségét.

1. Miért nem csak alkatrészválasztás, hanem szerkezeti döntés a napelemes tetőhorog kiválasztása

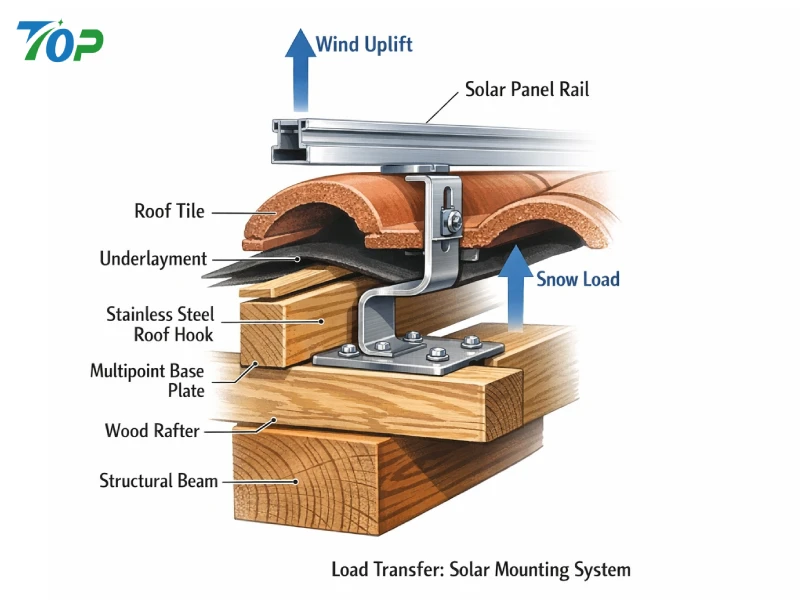

A cseréptetős napkollektoros telepítésnél a tetőhorog elsődleges szerkezeti interfészként szolgál a fotovoltaikus szerelősín és az épület teherhordó szarufái között. A terhelési útvonal a következő:

• Napelem modul → szerelősín → tetőkampó → szerkezeti szarufa → épületszerkezet

Maga a csempe aznemszerkezeti teherhordó elem. A legtöbb agyag-, beton- és palacsempét elsősorban időjárásállóságra tervezték, nem koncentrált mechanikai terhelésre. Amikor anapelemes szerelés cseréptetőhözrendszer telepítve van, a horognak közvetlenül a szarufákba kell átadnia a terheket, miközben elkerüli a környező csempék túlzott igénybevételét.

Mérnöki szempontból a horognak ellenállnia kell:

• Holtterhelés (modulok + sínek + rögzítő hardver)
• Szélfelhajtó és szívóterhelések
• Hóterhelés (adott esetben)
• Hőtágulási feszültségek
• Dinamikus fáradtság 25 év felett

A nemzetközi szerkezeti szabványok, mint például az ASCE 7 (American Society of Civil Engineers, 2022) hangsúlyozzák, hogy a tetőtéri napelemes rendszereket a szélterhelés szempontjából értékelni kell, figyelembe véve az épület magasságát, a kitettségi kategóriát és a helyi szélsebességet. Ezért a tetőhorgot megfelelő teherbírással és tesztelt teljesítményadatokkal kell kiválasztani.

Ezen strukturális valóság figyelmen kívül hagyása növeli a következők kockázatát:

• Csempe repedés a pontszerű terhelés koncentrációja miatt
• Horog deformáció felemelés alatt
• Alulméretezett szarufákból kihúzható rögzítőelem
• Víz behatolása a nem megfelelő csempetisztítás miatt

Ezért kiválasztva arozsdamentes acél tetőkampónem egyszerűen a korrózióállóságról szól, hanem a szerkezeti kompatibilitásról a tetőrendszerrel.

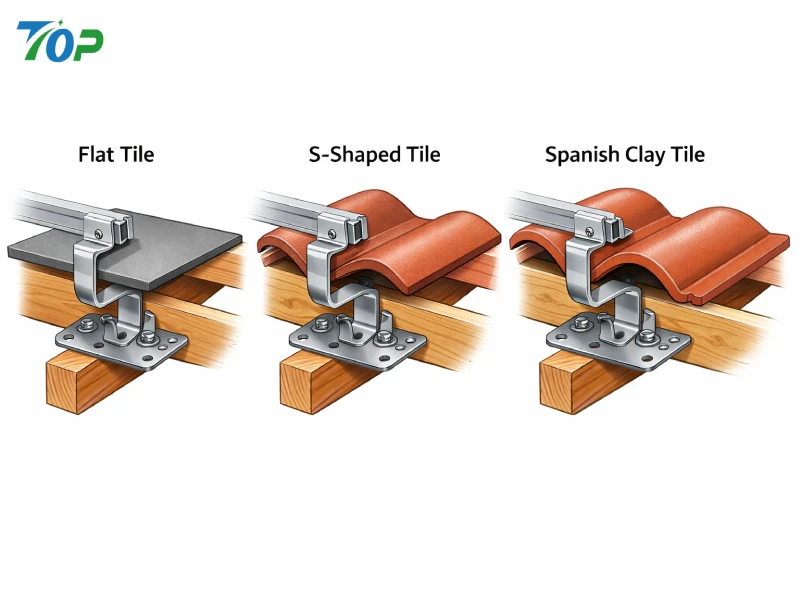

2. A napelemes projektekben használt gyakori cseréptetőtípusok megértése

A különböző csempegeometriák alapvetően mást igényelneknapelemes tetőkampókonfigurációk. Az alábbiakban a lakossági, kereskedelmi és könnyűipari napelemes projektekben előforduló gyakori cseréptetőtípusok műszaki bontása található.

2.1 Lapos beton cseréptető

A lapos betoncsempéket széles körben használják Európában, Ausztráliában és Ázsia egyes részein. Általában 10-15 mm vastagságúak, és egymást átfedő reteszelőprofilokkal rendelkeznek.

Szerkezeti jellemzők:

• Viszonylag nagy nyomószilárdság
• Mérsékelt ridegség
• Egységes sík felületű profil
• Rögzített függőleges csempetávolság

Innapelemes szerelés lapos cseréptetőhözalkalmazásoknál a fő tervezési kihívás a horogkar és a csempe alsó része közötti megfelelő távolság biztosítása. Ha a horog magassága nem elegendő, a lapka közvetlenül a horogra támaszkodik, koncentrált feszültségpontokat hozva létre.

Javasolt szempontok:

• Állítható magasságú tetőkampó
• Széles alaplemez szarufák rögzítéséhez
• Minimum 3-5 mm csempehézag

2.2 Spanyol / római hajlított cseréptető

A spanyol vagy római csempék hullámszerű profillal rendelkeznek, váltakozó konvex és konkáv ívekkel. Ezek a csempék gyakoriak a mediterrán éghajlaton és a csúcskategóriás lakóépületekben.

Mérnöki kihívások:

• Nem sík felületű érintkezés
• Változtatható csempe magasság
• Korlátozott beépítési hely a görbék között
• Magasabb törésveszély emelés közben

Mertnapelemes szerelés spanyol cseréptetőhöz, a szabványos lapos horog gyakran nem megfelelő. A horognak rendelkeznie kell:

• Bővített függőleges beállítási tartomány
• Keskeny felkar az íves csempe alá
• Optimalizált oldalirányú eltolás a szarufához való igazításhoz

A görbületi geometria összeegyeztetésének elmulasztása gyakran nem megfelelő üléshez és vízút expozícióhoz vezet.

2.3 Pala cseréptető

A pala természetes kő tetőfedő anyag, amely tartósságáról és esztétikájáról ismert, de pontszerű terhelés hatására rendkívül törékeny.

Főbb szempontok:

• Alacsony tolerancia a fúrási feszültséggel szemben
• Vékony csempe vastagság
• Magas csereköltség

Innapelemes szerelés palatetőhözgyakran szükség van beépítésekre, ultravékony horgokra vagy speciális vakolórendszerekre. A palacsempék nem megfelelő emelése láthatatlan mikrotöréseket okozhat, amelyek később a hőciklus hatására továbbterjednek.

Mivel a pala minimális hajlítószilárdságú, az alaplemez igazításának pontosnak kell lennie, hogy elkerülje a nyomaték átvitelét a csempe felületére.

2.4 Agyagcserép tető

Az agyagcserepek könnyűek, de nagyon törékenyek. Jó időjárásállóságot mutatnak, de korlátozott szerkezeti rugalmasságot mutatnak a koncentrált terhelésekkel szemben.

Gyakori kockázatokcseréptető napelemes szerelési rendszerekAz agyagcsempék használata a következőket tartalmazza:

• Túlhúzás miatti repedés
• Víz behatolása, ha a csempe nincs megfelelően visszahelyezve
• Az egyenetlen csempetávolság befolyásolja a horog elhelyezését

Egy állíthatótetőkampó cseréptetőhöza megerősített alsó karral és a precíz csempehézaggal elengedhetetlen.

2.5 Aszfalt zsindelytető (összehasonlító referencia)

Bár nem cseréprendszer, az aszfaltzsindelyt gyakran hasonlítják össze a cseréptetőkkel. Zsindelyes alkalmazásoknál jellemzően a hagyományos csempehorgok helyett L-lábakat használnak burkolólappal.

Ez a megkülönböztetés kritikus. A cseréptetőkampók használata zsindelyes rendszereken – vagy fordítva – veszélyezteti a vízszigetelés integritását, és megsérti a szabványos beépítési gyakorlatot (International Code Council, 2021).

3. Alapvető műszaki kritériumok a megfelelő napelemes tetőkampó kiválasztásához

Amikor kiválasztja anapelemes tetőhorog gyártóvagy horogmodellek értékelése során a beszerzési és mérnöki csapatoknak a következő öt műszaki dimenziót kell értékelniük.

3.1 Horog magasság és állítható tartomány

A csempe vastagsága és az átfedés magassága gyártónként és régiónként eltérő. A nem állítható horog elégtelen hézagot vagy túlzott hézagot kockáztat, ami veszélyezteti a teherátvitelt.

A legjobb gyakorlat:

• Függőleges állíthatóság ≥ 30-50 mm
• Hézagrés a csempe közvetlen összenyomódásának megakadályozására
• Kompatibilitás a közös nyomócsöves rendszerekkel

A beállíthatóság növeli a terepi rugalmasságot, és csökkenti a többszörös SKU készletek szükségességét.

3.2 Alaplap tervezése és terheléselosztása

Az alaplemez rögzíti a horgot a szarufához. A keskeny vagy vékony alap növeli a rögzítőelem feszültségkoncentrációját és csökkenti a kihúzási ellenállást.

A szerkezeti kötőelemek kutatása (American Wood Council, 2018) szerint a kihúzási kapacitás a beágyazás mélységétől és a fa sűrűségétől függ. Ezért:

• Alaplemez vastagság ≥ 4-5 mm rozsdamentes acél
• Minimum két szerkezeti rögzítőelem
• Éltávolság betartása

3.3 Anyagminőség és korrózióállóság

A legtöbb prémiumrozsdamentes acél tetőkampókhasználjon SUS304-et vagy SUS316-ot.

• SUS304: Alkalmas szárazföldi környezetre
• SUS316: Part menti vagy magas sótartalmú régiókhoz ajánlott

A korrózió idővel csökkenti a keresztmetszeti szilárdságot. A 25 éves tervezési élettartamú rendszerek esetében az anyagválasztásnak meg kell felelnie a környezeti expozíciós kategóriának (ISO 9223).

3.4 Vízálló integráció

A csempeemelés ideiglenesen szabaddá teszi az alátétréteget. A nem megfelelő visszahelyezés vagy a villogás hiánya növeli a szivárgás kockázatát.

A legjobb gyakorlat:

• EPDM tömítőbetétek
• Szükség esetén kompatibilis villogás
• Csempevágás a túlzott erő helyett

3.5 Kompatibilitás a Rafter Layouttal

A horog elhelyezését a szarufák távolsága korlátozza, jellemzően 400-600 mm. Ha a horog geometriája nem teszi lehetővé az oldalirányú eltolást, a telepítés nem lesz hatékony és szerkezetileg veszélyeztetett.

Fejlettnapelemes tetőkampóA kialakítások oldalirányú állíthatóságot tartalmaznak a szerkezeti elemekhez való igazodás érdekében, anélkül, hogy a burkolólapokat megfeszítenék.

4. Kockázatelemzés: A tetőhorog helytelen megválasztásának következményei

Helytelencseréptető napelemes szerelésNövekszik az összetevők választéka:

• Telepítési idő 15-30%-kal
• A törött csempék miatt anyaghulladék
• Jótállási kötelezettség szivárgási panaszok esetén
• Strukturális felelősség szélemelési események esetén

A szél okozta meghibásodásokat dokumentáltak tetőtéri napelemes rendszerekben, ahol nem megfelelő rögzítési módszereket alkalmaztak (Kopp et al., 2012). Míg gyakran a modulok kapnak elsődleges figyelmet, a csatoló hardver gyakran meghatározza a rendszer túlélését.

A beszerzési csoportok esetében a teljes telepített költségnek tartalmaznia kell a kockázatcsökkentést – nem csak a hardver egységárát.

5. Kereskedelmi projektek stratégiai beszerzési szempontjai

Több helyszínes kereskedelmi projekteknél szabványosítás anapelemes szerelés cseréptetőhöza megoldás javítja:

• Leltár
• A telepítési képzés hatékonysága
• Minőségbiztosítás következetessége
• Hosszú távú karbantartás kiszámíthatósága

A szabványosítás azonban nem írhatja felül a műszaki kompatibilitást. A helyes megközelítés egy olyan gyártó kiválasztása, amely képes:

• Szerkezeti vizsgálati jegyzőkönyvek készítése
• Állítható horogkialakítást kínál
• Támogatja a testreszabást egyedi csempegeometriákhoz
• Tételkonzisztencia biztosítása nagy megrendelések esetén

Nagy volumenű beszerzési környezetekben a megfelelő kiválasztásanapelemes tetőhorog gyártóstratégiai partnerségi döntés lesz, nem pedig tranzakciós vásárlás.

6. Napelemes tetőhorgos kiválasztási mátrix csempe típusa szerint

Többet irányító mérnöki csapatok számáracseréptető napelemes szerelésrégiók közötti projektek megvalósítása során egy strukturált összehasonlító eszköz jelentősen javítja a döntéshozatal hatékonyságát. Ahelyett, hogy kiválasztaná anapelemes tetőkampókizárólag megjelenés vagy ár alapján a kiválasztásnál figyelembe kell venni a geometriai kompatibilitást, a terhelésátviteli viselkedést, a környezeti kitettséget és a telepítési tűrést.

Az alábbi mátrix gyakorlati referenciakeretet nyújt a horogtípusok tetőcserép-kategóriákhoz való illesztéséhez. A végső műszaki érvényesítés során mindig figyelembe kell venni a helyspecifikus szerkezeti számításokat a helyi építési előírásoknak megfelelően.

Csempe típusa	Ajánlott horogkonfiguráció	Állíthatósági követelmény	Anyag fokozat	Telepítési kockázati szint	Mérnöki megjegyzések
Lapos beton csempe	Szabványos állítható lapos horog	30-50 mm függőleges beállítás	SUS304 (belföld) / SUS316 (partmenti)	Közepes	Ügyeljen arra, hogy a csempe hézaga ≥3 mm legyen, hogy elkerülje a nyomófeszültséget
Spanyol / római hajlított csempe	Keskeny karú kiterjesztett állítható kampó	50 mm+ függőleges tartomány	SUS304 / SUS316	Magas	Görbülettel kompatibilis felkar és oldalirányú eltolás szükséges
Pala csempe	Ultravékony horog vagy villogóba integrált rendszer	Minimális magasság, pontos beállítás	SUS316 előnyben	Nagyon magas	Kerülje el a pala pontszerű terhelését; fontolja meg a villogó integrációt
Agyagcserép	Megerősített alsó kar állítható kampó	30-40 mm	SUS304 / SUS316	Magas	Megakadályozza a túlfeszítést; fenntartani az egyenletes csempe visszahelyezését

Ez a kiválasztási mátrix azt mutatja, hogy nincs univerzálistetőkampó cseréptetőhözalkalmazások. Minden konfigurációnak meg kell felelnie a csempe geometriájának és szerkezeti viselkedésének.

7. Részletes mérnöki szempontok csempe kategóriánként

7.1 Lapos betoncseréptető: Szerkezeti stabilitás szabályozott távolsággal

A lapos cseréprendszerek viszonylag szerelőbarátak az íves vagy palatetőkkel összehasonlítva. A nem megfelelő horogmagasság-választás azonban továbbra is a csempe összenyomódását vagy felemelési instabilitását okozhatja.

Főbb mérnöki fókuszterületek:

• A horogkar vastagsága elegendő ahhoz, hogy ellenálljon a szél felfutása alatti hajlításnak
• Az alaplap szélessége kompatibilis a szabványos szarufa távolsággal (400-600 mm)
• Horgonként legalább két szerkezeti késleltető csavar
• Az ASCE 7 szélterhelés számítási követelményeinek való megfelelés

Erős szél zónákban a felhajtóerő meghaladhatja a 2,0 kPa-t a tetőzóna besorolásától függően (ASCE, 2022). Ezért a rögzítőelemek megengedett kihúzási ellenállásának ellenőrzése elengedhetetlen anapelemes szerelés lapos cseréptetőhöz.

7.2 Spanyol / római cseréptető: a görbület és a teherátvitel kezelése

Az íves csemperendszerek aszimmetrikus terhelési útvonalakat vezetnek be. A horognak át kell hidalnia a homorú és domború csempefelületeket anélkül, hogy feszültségkoncentrációt hozna létre.

Kritikus tervezési paraméterek:

• A felkar görbületi tűrése
• Oldalirányú állíthatóság a szarufák beállításához
• Megnövelt függőleges magasság a csúcscsempegerincek tisztításához
• Szerkezeti vizsgálat excentrikus terhelési körülmények között

Mivel az íves csempék gyakran nagyobb törési arányt mutatnak a szerelés során, ezért állíthatót kell választaninapelemes tetőkampócsökkenti az utómunkálati költségeket és lerövidíti a telepítési ciklusokat.

7.3 Palacserepes tető: precíziós tervezés és kockázatcsökkentés

A palatetők beépítése a legmagasabb mérnöki fegyelmet követeli meg. Az agyaggal vagy betonnal ellentétben a pala nem tolerálja az ütést vagy a koncentrált nyomatékot.

Mertnapelemes szerelés palatetőhözrendszerek, vegyük figyelembe:

• Alacsony profilú horoggeometria
• Előfúrási stratégia vízálló membránvédelemmel
• Ahol megengedett, fém borítással integrálható
• Korrózióálló SUS316 használata a hosszú távú tartósság érdekében

A palatetők szerelési hibái gyakran látens meghibásodásokat okoznak – mikrorepedéseket, amelyek a fagyás-olvadás ciklusok miatt terjednek (International Code Council, 2021).

7.4 Agyagcserép tető: A ridegség és a nyomaték szabályozása

Az agyagcserepek alacsony szakítószilárdsággal és korlátozott hajlítási tűréssel rendelkeznek. A kötőelemek túlfeszítése a törés egyik leggyakoribb oka.

Bevált gyakorlatok:

• Nyomatékvezérelt rögzítőszerszámok
• Egységes csempeszegély a horgok eltávolításához
• Feszültségelosztó alaplemez kialakítás
• Szemrevételezés a csempe visszahelyezése után

Megerősített kiválasztásarozsdamentes acél tetőkampójavítja az agyag tetőrendszerek szerkezeti megbízhatóságát.

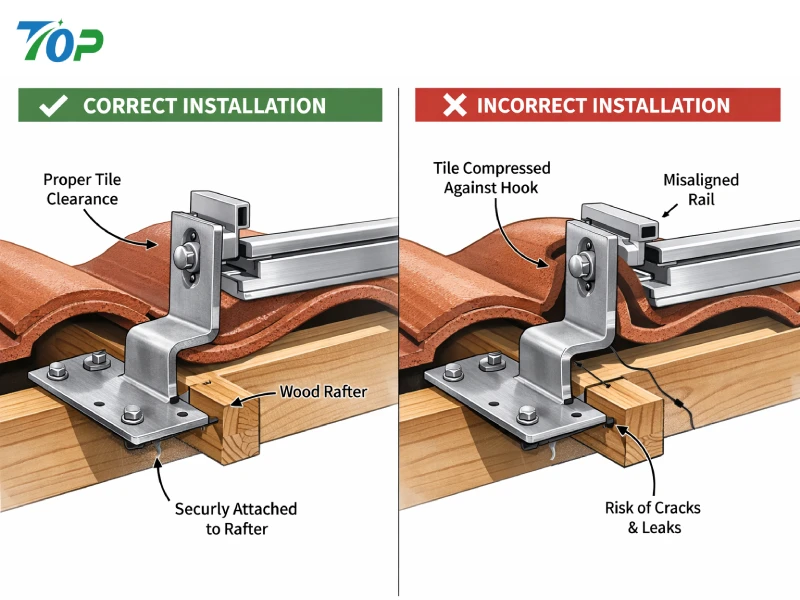

8. Gyakori telepítési hibák, amelyek növelik a projekt kockázatát

Kereskedelmi térencseréptető napelemes szerelésprojekteknél a következő ismétlődő hibák hozzájárulnak a költségtúllépéshez és a hosszú távú felelősséghez:

8.1 Univerzális horog használata minden csempetípushoz

Az egyetlen kampós modell használatával történő szabványosítási kísérlet gyakran eltolódáshoz és csempe sérüléséhez vezet. Geometria-specifikus megoldások szükségesek.

8.2 A szélterhelési zóna változásának figyelmen kívül hagyása

A tető sarkai és élei nagyobb emelőerőt érnek el. A horogtávolságnak tükröznie kell a zóna besorolását a szerkezeti kódok szerint.

8.3 Elégtelen csempehézag

A csempe és a horog közötti közvetlen érintkezés átviszi a terhelést a rideg tetőfedő anyagokba, növelve a törés kockázatát.

8.4 Nem megfelelő rögzítőelem beágyazási mélység

A rögzítőelemek kihúzási kapacitása a beágyazás mélységétől és a fa sűrűségétől függ (American Wood Council, 2018). Ezen paraméterek alulbecslése csökkenti a rendszer biztonsági határait.

8.5 A hőtágulás elszámolásának elmulasztása

A rozsdamentes acél és alumínium szerelősínek különböző ütemben tágulnak. A nem megfelelő kialakítás hosszú távú feszültséget okozhat a horgos csatlakozásokban.

9. Telepítési hatékonyság és munkaerőköltség-optimalizálás

A megfelelő kiválasztásanapelemes tetőhorog gyártójelentősen befolyásolhatja a telepítés hatékonyságát.

A terepi termelékenységet javító jellemzők:

• Előre összeszerelt állítható alkatrészek
• Világos szerkezeti terhelési dokumentáció
• Kötegelt konzisztencia nagy beszerzési megrendelésekhez
• Kompatibilis sínes interfész kialakítás

Az építőipari termelékenységre vonatkozó tanulmányok azt mutatják, hogy a telepítés egyszerűsítése 10-25%-kal csökkenti a munkaidőt az ismétlődő rendszerekben (Gould & Joyce, 2014). A nagy tetőtéri napelem-portfóliók esetében az ilyen megtakarítások jelentősen befolyásolják a projektek árrését.

10. Mérnöki terhelés ellenőrzése és dokumentációja

A kereskedelmi napelem-fejlesztők és az EPC-vállalkozók számára a dokumentáció elengedhetetlen. Egy megbízhatónapelemes tetőkampóa szállítónak biztosítania kell:

• Mechanikai terhelési vizsgálati jelentések
• Anyagtanúsítványok (SUS304 / SUS316)
• Végeselem-elemzési adatok (ha rendelkezésre állnak)
• Korrózióállósági osztályozás
• Minőség-ellenőrzési nyomon követhetőségi nyilvántartások

A szélterhelés-tesztelési kutatások (Kopp et al., 2012) azt mutatják, hogy a rögzítés integritása gyakran korlátozza a tetőtéri rendszer teljesítményét. Ezért a horogválasztást mechanikai bizonyítékokkal kell igazolni, nem pedig feltételezéseken.

11. Költség-haszon elemzés: Az egységáron túl

A beszerzési döntéseknél a kezdeti egységköltség helyett az életciklus-értéket kell figyelembe venni. Egy alacsonyabb árútetőkampó cseréptetőhöza beállíthatóság vagy szerkezeti tanúsítvány hiánya a következőket eredményezheti:

• Magasabb csempecsere költség
• Meghosszabbított telepítési idő
• Biztosítási viták időjárási események után
• Csökkentett hosszú távú megbízhatóság

A teljes költség megközelítés a következőket tartalmazza:

• Anyagköltség
• Munkaköltség
• Kockázatcsökkentési költség
• Garanciális expozíció
• A karbantartás kiszámíthatósága

Holisztikusan értékelve állíthatónapelemes tetőkampórendszerek gyakran jobb megtérülést eredményeznek a nagy kereskedelmi portfóliókban.

12. Hogyan válasszuk ki a megfelelő napelemes tetőhorgos gyártót nagyszabású projektekhez

Kereskedelmi és portfólió alapú tetőtéri napelemes fejlesztésben, kiválasztva anapelemes tetőhorog gyártóstratégiai tervezési és kockázatkezelési döntés. A gyártó tervezési képessége, gyártásellenőrzése és a dokumentáció átláthatósága közvetlenül befolyásolja a telepítés hatékonyságát, a szerkezeti megbízhatóságot és az eszközök hosszú távú teljesítményét.

Az ár és a szállítási idő értékelésén túl a beszerzési és mérnöki csapatoknak a következő dimenziókat kell értékelniük a beszerzés soránnapelemes tetőkampórendszerek cseréptető napelemes szerelési projektekhez.

12.1 Mérnöki képesség és szerkezeti érvényesítés

A minősített gyártónak olyan mechanikai hitelesítési adatokat kell szolgáltatnia, amelyek igazolják a teherbíró képességet szimulált szélemelkedési és lefelé irányuló nyomásviszonyok mellett.

Főbb kérhető dokumentumok:

• Statikus terhelési vizsgálati jelentések
• Anyag szakítószilárdsági tanúsítvány
• Végeselem-elemzés (FEA) dokumentáció
• A rögzítőelemek kompatibilitási ellenőrzése
• Korrózióállósági osztályozás az ISO 9223 szerint

A rögzítőrendszerek gyakran a leggyengébb láncszem a tetőtéri napelemes rendszerekben. A széltechnikai kutatások megerősítik, hogy a tetőre szerelt rendszereket integrált szerkezeti egységként kell értékelni, nem pedig elszigetelt komponensként (Kopp et al., 2012). Az a beszállító, aki nem tud dokumentált vizsgálati bizonyítékot szolgáltatni, elkerülhető projektkockázatot jelent.

12.2 Anyagminőség és nyomon követhetőség

A legtöbb nagy teljesítményűrozsdamentes acél tetőkampókSUS304 vagy SUS316 rozsdamentes acélból készülnek. Az anyagminőség önmagában azonban nem elegendő; a nyomon követhetőség és a következetesség egyaránt fontos.

Portfólióléptékű beszerzés esetén a minőség-ellenőrzési rendszereknek tartalmazniuk kell:

• Tételszintű anyagtanúsítás
• Mérettűrés ellenőrzése
• Felületi konzisztencia ellenőrzése
• Hegesztési épség ellenőrzése (ha van)

A korrózió idővel csökkenti a tényleges keresztmetszeti területet és a szerkezeti szilárdságot. Tengerparti vagy magas páratartalmú területeken a SUS316 rendszerint a 25 éves tervezési tartósság megőrzése érdekében javasolt.

12.3 Állíthatóság és SKU-optimalizálás

A modulárisan állítható kampós kialakítást kínáló gyártók csökkentik a készlet bonyolultságát. Több fix magasságú modell helyett állíthatótetőkampó cseréptetőhözA rendszerek lapos, agyag és mérsékelten görbületű csempéket takarhatnak.

Ez a rugalmasság javítja:

• Raktári hatékonyság
• Beépítési alkalmazkodóképesség
• Csökkentett mezőmódosítások
• Gyorsabb beszerzési ciklusok

Az életciklus-költség szempontjából az adaptálható horgos rendszerek gyakran magasabb hosszú távú értéket biztosítanak, mint az alacsony költségű fix geometriájú alternatívák.

12.4 Termelési kapacitás és ellátási stabilitás

A nagy kereskedelmi napelem-portfóliók konzisztens szállítási ütemezést igényelnek. Az ellátás megszakadása a hardver felszerelésében késleltetheti a telepítőszemélyzetet, és befolyásolhatja az üzembe helyezési ütemtervet.

Egy megbízhatónapelemes szerelés cseréptetőhöza szállítónak bizonyítania kell:

• Méretezhető gyártósorok
• Az átfutási idő átláthatósága
• Export logisztikai képesség
• Következetes méretmegismételhetőség

A konzisztencia különösen fontos, mert a horogmagasság vagy az alaplemez beállításának méretváltozása a sín eltolódását okozhatja a hosszú tetőfesztávokon.

13. Mérnöki együttműködési modell kereskedelmi létesítményekhez

Kereskedelmi és több épületből álló tetőtéri portfóliók esetén együttműködés a telepítő és anapelemes tetőhorog gyártóAz anyagjegyzék véglegesítése előtt meg kell történnie.

Az optimalizált munkafolyamat általában a következőket tartalmazza:

1. Tetőszerkezeti dokumentáció áttekintése
2. Csempe típusazonosítás és vastagságmérés
3. A szél- és hóterhelés számítása helyi kód szerint
4. Horogtávolság elrendezés tervezése
5. Szerkezeti kötőelem specifikáció
6. Prototípus érvényesítés (ha szükséges)

Ezeknek a lépéseknek az előépítés során történő integrálása csökkenti a változtatási rendelések és a terepi kiigazítások számát. Az ASCE 7 (2022) szerint a tetőtéri rendszereknek figyelembe kell venniük a zónaspecifikus szélnyomást. A rögzítési szakaszban elvégzett tervezés biztosítja a megfelelőséget és javítja a szerkezeti rugalmasságot.

14. Hosszú távú teljesítmény szempontok a napelemes cseréptetős szerelésnél

Értékeléskornapelemes tetőkampórendszerek, a hosszú távú megbízhatóság ugyanolyan fontos, mint a kezdeti telepítési teljesítmény.

14.1 Hőtágulás és kifáradás

A napelemes szerelősínek jellemzően alumíniumból, míg a horgok rozsdamentes acélból készülnek. Az anyagok közötti differenciális tágulás ciklikus feszültséget okoz a csatlakozási pontokon. A 25 éves élettartam alatt a fáradtságállóság lényegessé válik.

14.2 Korróziós környezeti osztályozás

Az ISO 9223 osztályozza a légköri korrozivitás szintjeit. A tengerparti környezet (C4-C5 kategória) nagyobb korrózióálló anyagokat igényel. Ilyen esetekben a SUS316 ajánlott a lyukkorrózió megelőzésére.

14.3 Karbantartási hozzáférhetőség

A kampóknak lehetővé kell tenniük az ellenőrzéshez való hozzáférést a modul teljes eltávolítása nélkül. A hatékony karbantartási tervezés javítja a hosszú távú működési stabilitást.

15. Gyakran Ismételt Kérdések a napelemes tetőkampókkal kapcsolatban

15.1 Egy napelemes tetőkampó minden cseréptípushoz illeszkedik?

Nem. A csempe geometriája jelentősen eltér. Az állítható kialakítások több csempekategóriát is lefedhetnek, de a pala és az erősen ívelt spanyol csempék gyakran speciális konfigurációkat igényelnek.

15.2 Hogyan mérhetem meg a csempe magasságát a horog kiválasztása előtt?

Mérje meg a csempe teljes vastagságát és az átfedés magasságát. Győződjön meg arról, hogy a kiválasztott horogmagasság megfelelő távolságot biztosít a csempe felületének összenyomása nélkül.

15.3 Milyen anyag a legalkalmasabb a part menti cseréptető napkollektoros felszereléséhez?

A SUS316 rozsdamentes acél magas sótartalmú vagy tengeri környezetbe ajánlott a jobb korrózióállóság miatt.

15.4 Hány tetőhorog szükséges kilowattonként?

A horog mennyisége a szélzóna besorolásától, a modul méretétől és a sín fesztávolságától függ. A szerkezeti számításoknak követniük kell az ASCE 7 terhelési kritériumait.

15.5 Szükséges-e a napelemes tetőakasztók vakolása?

Egyes cseréptetős rendszerekben a szivárgás elleni védelem fokozása érdekében javasolt a burkolat vagy vízálló membrán beépítése.

15.6 Mi okozza a csempe berepedezését a szerelés során?

A gyakori okok közé tartozik az elégtelen hézag, a túlfeszítés, a nem megfelelő emelési technika és az egyenetlen tehereloszlás.

15.7 Hogyan csökkenthető a telepítési idő?

Az állítható előszerelt horgok és szabványos sínes interfészek használata jelentősen javítja a telepítés hatékonyságát.

16. Stratégiai következtetés: A precíziós hajtások tervezése a projekt nyereségességére

A megfelelő kiválasztásanapelemes tetőkampóacseréptető napelemes szerelési rendszeregy többdimenziós mérnöki döntés. A csempe geometriáját, a terhelésátviteli viselkedést, a korróziós környezetet és a telepítési munkafolyamatot együtt kell értékelni.

Kereskedelmi méretű projekteknél a csatolási rendszer meghatározza:

• Szerkezeti megfelelőség
• Telepítési termelékenység
• Garanciális expozíció
• Életciklus karbantartási költsége
• Portfólió szintű megbízhatóság

Jól megtervezett állíthatótetőkampó cseréptetőhözAz alkalmazások csökkentik a mező bizonytalanságát, javítják a terheléselosztást és javítják a vízállóságot. Ha dokumentált szerkezeti érvényesítéssel és gyártási konzisztenciával támogatják, az ilyen rendszerek hosszú távú stabilitást és mérhető költségelőnyöket biztosítanak.

A mérnöki precizitás a csatolás szintjén közvetlenül a jobb projektmaradékban és csökkentett működési kockázatban nyilvánul meg. Szerelőknek, EPC-vállalkozóknak és cseréptető napelemes portfóliókat kezelő beszerzési csapatoknak, a megfelelő kiválasztásávalnapelemes tetőhorog gyártónem egyszerűen beszerzési döntés – ez egy strukturális stratégia.

Hivatkozások

• Amerikai Építőmérnökök Társasága. (2022).Minimális tervezési terhelések és kapcsolódó kritériumok épületekre és egyéb építményekre (ASCE/SEI 7-22). ASCE.
• Amerikai Fatanács. (2018).Nemzeti tervezési specifikáció fa építéshez (NDS). Amerikai Fatanács.
• Nemzetközi Szabványügyi Szervezet. (2012).ISO 9223: Fémek és ötvözetek korróziója – Légköri korrózió – Osztályozás. ISO.
• Nemzetközi Kódex Tanács. (2021).Nemzetközi lakcímkód (IRC). ICC.
• Kopp, G. A., Farquhar, S. és Morrison, M. (2012). Szélterhelés a tetőtéri napelemeken.Journal of Wind Engineering and Industrial Aerodynamics, 111, 100–111.
