Könnyű napelemek erkélyre szereléshez: Műszaki előnyök, szerkezeti biztonság és EPC vásárlási útmutató

Miért alakítják át a könnyű napelemek az erkélyes napelemes berendezéseket?

Ahogy a városi napelemek elterjedése Európában és Ázsiában felgyorsul,könnyű napelemek erkélybeépítéshezgyorsan az egyik legpraktikusabb fotovoltaikus megoldássá válnak lakóházakban, sokemeletes lakóépületekben és kompakt városi terekben. A hagyományos üveg fotovoltaikus modulokhoz képest a könnyű erkélyes napelemes rendszerek jelentős előnyöket kínálnak a szerkezeti biztonság, a telepítés hatékonysága, a vízálló megbízhatóság és a szállítási kényelem terén.

EPC vállalkozók és professzionális szerelők számára,erkélyes PV projektekgyakran összetett mérnöki kihívásokkal jár. A korlátozott teherbíró képesség, a nehéz magas logisztika, a szélvibráció kockázata és a hosszú távú vízálló teljesítmény közvetlenül befolyásolhatja a telepítés minőségét és az értékesítés utáni karbantartási költségeket. Ugyanakkor a napelem-elosztóknak és nagykereskedőknek értékelniük kell a tanúsításnak való megfelelést, az anyagok tartósságát és a készletek sokoldalúságát, mielőtt elköteleznék magukat a nagy volumenű beszerzés mellett.

Függetlenül attól, hogy erkélyes napelemes szerelvényrendszereket vásárol lakásprojektekhez, értékeli a nem áthatoló erkély napelemes konzolokat, vagy hasonlítja össze a könnyű PV-modulokat a hagyományos üvegpanelekkel, az erkélyes napelemes berendezések mögött rejlő mérnöki valóság megértése elengedhetetlen a projekt kockázatának csökkentéséhez és a hosszú távú jövedelmezőség javításához.

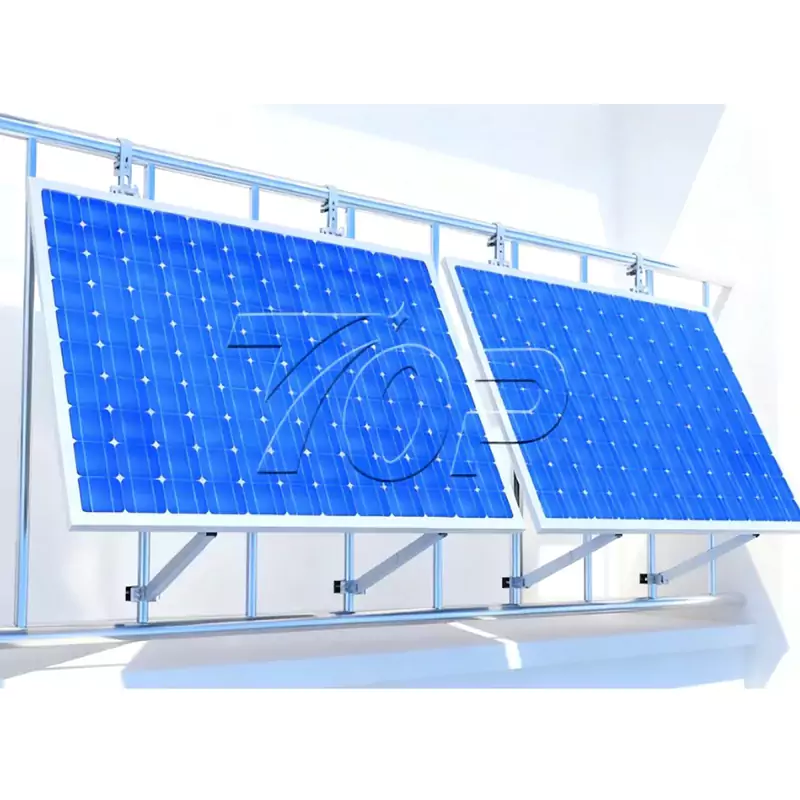

Mik azok a könnyű napelemek az erkélyes alkalmazásokhoz?

A könnyű napelemek olyan fotovoltaikus modulok, amelyeket kifejezetten úgy terveztek, hogy csökkentsék a modulok teljes tömegét, miközben megőrzik a stabil energiatermelési teljesítményt és a szerkezeti tartósságot. A hagyományos duplaüveges vagy keretes üveg napelemekkel ellentétben a könnyű fotovoltaikus modulok gyakran használnak kompozit anyagokat, polimer felületeket vagy rugalmas szerkezeteket a holtterhelés minimalizálása és a telepítés rugalmasságának javítása érdekében.

Az erkélyes napelemes alkalmazásoknál a rendszer súlyának csökkentése különösen fontos, mivel a lakóerkélyeket és a lakáskorlátokat eredetileg nem úgy tervezték, hogy támogassák a nehéz tetőtéri napelemes rendszereket. A túlzott statikus terhelés hosszú távú szerkezeti feszültséget okozhat, növelheti a biztonsági aggályokat, és megnehezítheti a projekt jóváhagyási folyamatait.

Emiatt a könnyű erkélyes napelemes rendszereket egyre gyakrabban használják városi fotovoltaikus projektekben, ahol a telepítés egyszerűsége, a szerkezeti biztonság és a vízállóság a prioritás.

A könnyű PV modulok meghatározása

A hagyományos lakossági napelem modulok tömege általában 18 kg és 25 kg között van panelenként, a modul méretétől és az üvegszerkezettől függően. Ezzel szemben az erkélyes alkalmazásokhoz használt könnyű napelemek jelentősen csökkenthetik a modul súlyát az alternatív tokozási anyagok és a keret nélküli mérnöki tervek révén.

Jelenleg számos könnyű fotovoltaikus technológiát használnak az erkélyes napelemes projektekben:

• Kompozit könnyű monokristályos napelem modulok
• Rugalmas fotovoltaikus panelek
• Vékonyrétegű napelem modulok
• Üvegmentes erkélyes PV modulok
• ETFE bevonatú könnyű napelemek

Ezen opciók közül jelenleg a könnyű monokristályos modulok a preferált megoldások sok EPC vállalkozó számára, mivel a hatékonyság, a tartósság és a csökkentett szerkezeti terhelés kiegyensúlyozott kombinációját kínálják.

Miért számít a súly az erkélyes napelemes berendezéseknél?

A súlycsökkentés nem egyszerűen szállítási előny. Az erkélyes fotovoltaikus tervezésben a modul súlya közvetlenül befolyásolja:

• Az erkély szerkezeti biztonsága
• A szélterhelés viselkedése
• A tartókonzol követelményei
• A telepítési munka hatékonysága
• Hosszú távú építési stressz
• Vízálló rendszer összetettsége

A régebbi bérházak különösen érzékenyek a további statikus terhelésekre. Sok lakóerkélyt csak normál használatra és könnyű bútorok elhelyezésére terveztek. Hagyományos üveg fotovoltaikus modulok hozzáadása további szerkezeti felülvizsgálatot vagy megerősítést igényelhet, ami növeli a projekt bonyolultságát és a telepítési költségeket.

Könnyű fotovoltaikus modulok használatával az EPC vállalkozók csökkenthetik a szerkezeti nyomást, miközben egyszerűsítik az erkélyre szerelhető tervezést. Ez javítja a telepítés megvalósíthatóságát nagy sűrűségű városi projektekben, ahol az épület módosítási lehetőségei korlátozottak.

A könnyű erkélyes napelemekben használt alapanyagok

A könnyű erkélyes napelemek teljesítménye nagymértékben függ az anyagtechnikától. A kiváló minőségű, könnyű PV-modulok jellemzően olyan fejlett anyagokat tartalmaznak, amelyek megőrzik a tartósságot, miközben minimálisra csökkentik a rendszer teljes tömegét.

A gyakori anyagok a következők:

• ETFE felületi rétegek:Az ETFE erős UV-állóságot, időjárásállóságot és könnyű védelmet biztosít a rugalmas vagy kompozit napelemmodulokhoz.
• Polimer kompozit hátlapok:Ezek felváltják a hagyományos nehéz üvegszerkezeteket, miközben javítják a rugalmasságot és csökkentik a szállítási súlyt.
• Alumíniumötvözet erősítés:A könnyű eloxált alumínium szerkezetek növelik a merevséget anélkül, hogy túlzott tömeget adnának.
• Keret nélküli modulok kialakítása:A hagyományos alumínium keretek kiiktatása csökkenti a modulok teljes tömegét, és javítja az esztétikát a lakossági erkélyek beépítésénél.

A kültéri erkélyes alkalmazásoknál az anyagminőség közvetlenül befolyásolja a korrózióállóságot, a vízálló stabilitást és a hosszú távú időjárási teljesítményt. Ez különösen fontos a tengerparti városokban és párás városi környezetben, ahol a rossz anyagválasztás felgyorsult degradációhoz vezethet.

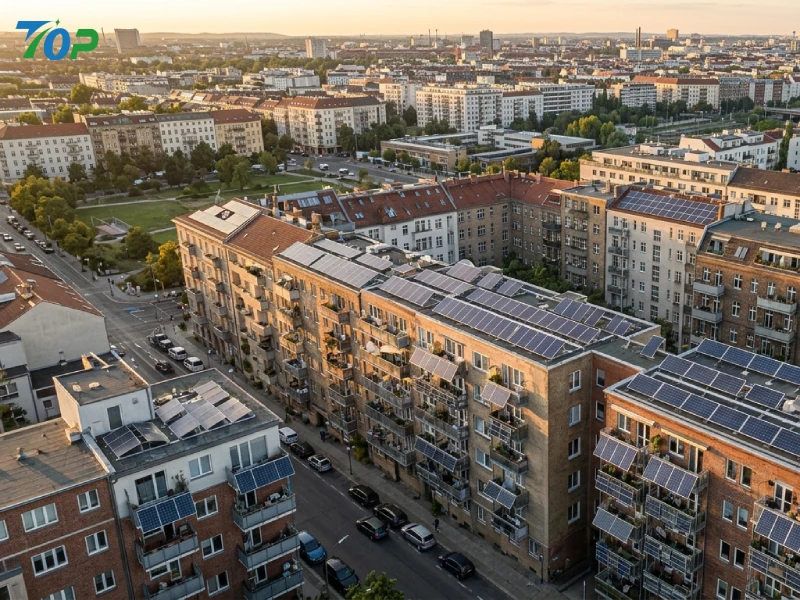

Tipikus erkélyes PV telepítési forgatókönyvek

A könnyű fotovoltaikus rendszereket egyre szélesebb körben használják a városi lakossági alkalmazások széles körében. A gyakori telepítési forgatókönyvek a következők:

• Lakás erkély korlát napelemes rendszerek
• Sokemeletes lakóépületek homlokzati szerelése
• Kompakt városi teraszok
• Plug-and-play erkélyes napelem készletek
• Bérelhető lakás napelemes rendszerek
• Ideiglenes vagy moduláris erkélyes fotovoltaikus projektek

Ezen forgatókönyvek közül az erkélykorlátok telepítése továbbra is az egyik leggyorsabban növekvő szegmens, egyszerű telepítésük és csökkentett épületmódosítási igényük miatt.

Számos európai piacon a plug-and-play erkélyes napelemes rendszerek különösen népszerűek lettek, mivel lehetővé teszik a lakosok számára a nappali áramfogyasztás ellensúlyozását anélkül, hogy nagy tetőtéri tömböket telepítenének. A könnyű modulok megkönnyítik ezeknek a rendszereknek a szállítását, telepítését és biztonságos rögzítését az erkélyszerkezeteken.

Miért részesítik előnyben az EPC vállalkozók a könnyű napelemeket az erkélyprojektekhez?

A professzionális napelem-szerelők és EPC-vállalkozók számára a könnyű erkélyes szolárrendszerek előnyei messze túlmutatnak a kisebb modulsúlyon. A telepítés hatékonysága, a szerkezeti biztonság és a hosszú távú megbízhatóság egyaránt befolyásolja a projekt jövedelmezőségét és az ügyfelek elégedettségét.

A hagyományos tetőtéri napelemes rendszerekkel ellentétben az erkélyes fotovoltaikus berendezéseket gyakran szűkös városi környezetben végzik, ahol a munka hatékonysága és a telepítés egyszerűsége kritikus fontosságú. A magasépítésű logisztika, a szűk megközelítési utak, a korlátozott beépítési hely és a szigorú lakossági biztonsági követelmények egyedi mérnöki kihívásokat jelentenek.

A könnyű napelemek segítenek megoldani sok ilyen problémát, miközben csökkentik a működési kockázatokat a projekt végrehajtása során.

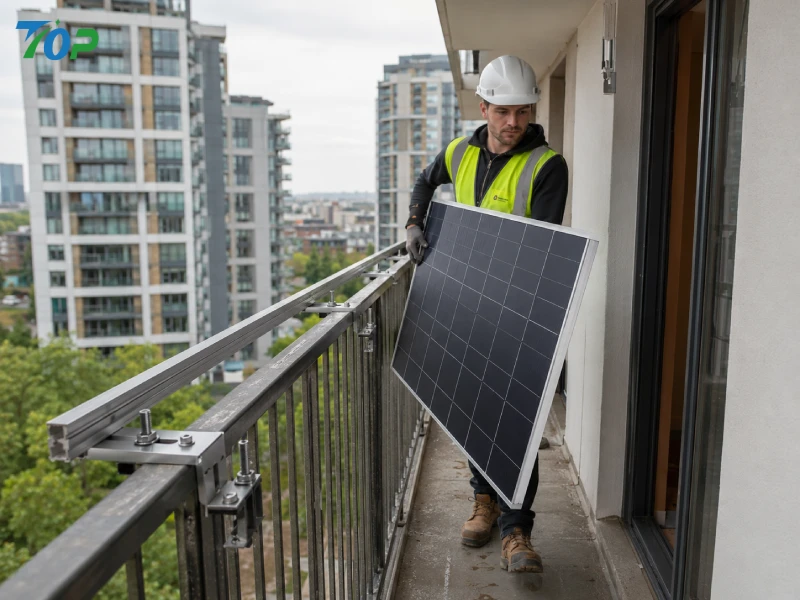

Gyorsabb telepítés sokemeletes lakóépületekben

A könnyű fotovoltaikus modulok egyik legnagyobb előnye a könnyebb anyagkezelés a telepítés során. A hagyományos üveg napelemek nehezen mozgathatók lifteken, lépcsőházakon és szűk lakásfolyosókon, különösen a sokemeletes épületekben.

A könnyű modulok leegyszerűsítik a szállítást és javítják a helyszíni telepítés hatékonyságát azáltal, hogy:

• Az emelési nehézségek csökkentése
• Az egyszemélyes kezelési képesség javítása
• Csökkenti a telepítő fáradtságát
• A darukra vagy emelőberendezésekre vonatkozó követelmények minimalizálása
• A projektek befejezésének ütemezésének felgyorsítása

A több lakóépületet egyidejűleg kezelő EPC-vállalkozók számára ez a munkaerő-megtakarítás jelentősen javíthatja a projektek árrését.

A városi napelemes projekteknél a telepítés sebessége a lakosság elégedettségét is befolyásolja. A gyorsabb erkélyes napelemes telepítés csökkenti a zajzavarokat, minimalizálja a hozzáférési zavarokat, és csökkenti a projekt koordinációjának általános bonyolultságát.

Csökkentett szerkezeti kockázat a lakóházaknál

A szerkezeti megbízhatóság az egyik legfontosabb szempont az erkélyes napelemes tervezésben. A korlátokra vagy homlokzati rögzítési pontokra összpontosuló túlsúly hosszú távú stressz kockázatot jelenthet, különösen a régebbi lakóépületekben.

A könnyű napelemek csökkentik ezeket a kockázatokat azáltal, hogy minimalizálják:

• Holtterhelés az erkélykorlátokon
• Hosszú távú fáradtság a rögzítési pontokon
• Homlokzati szerkezeti nyomás
• Lehetséges repedés a betonfelületekben
• A rögzítőkonzol feszültségkoncentrációja

Ez az alacsonyabb szerkezeti hatás leegyszerűsítheti a műszaki felülvizsgálati folyamatokat, és javíthatja a lakossági napelemes projektek elfogadási arányát.

Sok lakásprojektben a szerkezeti megerősítés elkerülése jelentős költségelőnyt jelent. A könnyű erkélyes napelemes rendszerek segíthetnek az EPC vállalkozóknak abban, hogy megfeleljenek a lakóépületekre vonatkozó korlátoknak, miközben megőrzik a telepítés rugalmasságát.

Alacsonyabb vízálló meghibásodási kockázat

A vízálló megbízhatóság az egyik leginkább figyelmen kívül hagyott tényező az erkélyes fotovoltaikus berendezésekben. A nem megfelelő vízálló kialakítás hosszú távú vízszivárgást, korróziót és költséges, értékesítés utáni karbantartási vitákat okozhat.

A hagyományos tetőtéri napelemes rendszerek gyakran tetőáttöréseken vagy összetett rögzítési rendszereken alapulnak. Ezzel szemben a könnyű erkélyes napelemes rendszerek jobban kompatibilisek a nem áthatoló szerelőszerkezetekkel, amelyek csökkentik a vízállóság kockázatát.

A vízállóság általános előnyei a következők:

• Csökkentett fúrási követelmények
• Kapcsos szerelési kompatibilitás
• Egyszerűsített tömítési követelmények
• A vízálló membrán sérülésének kisebb valószínűsége
• Továbbfejlesztett vízelvezető utak kezelése

A telepítők számára a vízállóság összetettségének csökkentése közvetlenül csökkenti a hosszú távú garanciális és karbantartási költségeket.

Ez különösen fontos az olyan lakásprojekteknél, ahol a vízszivárgás hatással lehet a szomszédos lakóegységekre, és jogi felelősségi problémákat okozhat.

Javított szélterhelési teljesítmény magasépítésű alkalmazásokban

A szélállóság egy másik kritikus tényező az erkélyes napelemes tervezésben. A sokemeletes lakóépületek erősebb széllökési erőket és turbulenciát tapasztalnak, mint az alacsony tetőtéri létesítményeknél.

A könnyű fotovoltaikus rendszerek javíthatják a szél viselkedését, ha megfelelően megtervezett erkélyrögzítő szerkezetekkel kombinálják őket. A csökkentett modultömeg csökkenti a rögzítő hardverekre nehezedő általános feszültséget, és segít stabilizálni az aerodinamikai teljesítményt.

A könnyű modulok azonban önmagukban nem garantálják a szélbiztonságot. A megfelelő tervezéshez továbbra is szükség van:

• Biztonságos rögzítési rendszerek
• Szélálló tartókonzolok
• Rezgéscsillapító bilincs szerkezetek
• Pontos terhelési számítások
• Megbízható rozsdamentes acél rögzítőelemek

A professzionális EPC vállalkozók egyre inkább előnyben részesítik a SUS304 rozsdamentes acél bilincseket és eloxált alumínium síneket használó erkélyrögzítő rendszereket, mivel ezek az anyagok erős korrózióállóságot és hosszú távú rögzítési megbízhatóságot biztosítanak.

Sokemeletes erkélyes környezetben a vibráció csökkentése és a rögzítőelemek kilazulásának megakadályozása elengedhetetlen a szerkezeti stabilitás hosszú távú megőrzéséhez.

Könnyű vs hagyományos üveg napelemek erkélyes használatra

Az EPC vállalkozók és napelem-elosztók számára a könnyű fotovoltaikus modulok és a hagyományos üveg napelemek közötti választás nem csupán termékpreferencia kérdése. A döntés közvetlenül érinti a telepítés hatékonyságát, a projekt kockázatát, a szállítási logisztikát, a szerkezeti megfelelőséget és a hosszú távú karbantartási költségeket.

Az erkélyes napelemes projekteknél, különösen a sokemeletes lakóépületeknél, a könnyűszerkezetes modulok és a hagyományos keretes üvegpanelek közötti műszaki különbségek még jelentősebbé válnak. Míg a szabványos tetőtéri napelemes rendszereket jellemzően a hosszú távú terheléselosztásra tervezett megerősített szerkezetekre szerelik fel, az erkélyes napelemes berendezések gyakran szigorúbb szerkezeti korlátok és szigorúbb telepítési környezetek között működnek.

A két modultípus közötti valós mérnöki kompromisszumok megértése segít a telepítőknek elkerülni a tervezési hibákat, csökkenteni a garanciális kockázatot és javítani a projekt jövedelmezőségét.

Súly-összehasonlítás és szerkezeti hatás

A legközvetlenebb különbség a könnyű erkélyes napelemek és a hagyományos fotovoltaikus modulok között a rendszer súlya.

A szabványos lakossági üveg napelemek tömege általában 18 kg és 25 kg között van a modul méretétől, a keretszerkezettől és az üvegvastagságtól függően. A könnyű fotovoltaikus modulok jelentősen csökkenthetik ezt a súlyt az alternatív tokozási anyagok és az optimalizált szerkezeti kialakítás révén.

Mérnöki szempontból a modul tömegének csökkentése számos fontos előnnyel jár az erkélyes napkollektoros rendszerekben:

• Kisebb önterhelés az erkélykorlátokra
• Idővel csökken a szerkezeti fáradtság
• Alacsonyabb feszültségkoncentráció a rögzítési pontokon
• Jobb kompatibilitás a régebbi lakóépületekkel
• Csökkentett megerősítési követelmények

Ez különösen fontos az utólagos beépítési projekteknél, ahol a meglévő erkélyszerkezeteket esetleg nem úgy tervezték, hogy támogassák a nehéz fotovoltaikus rendszereket.

Például a sűrű városi környezetben lévő régebbi lakóépületeknél gyakran korlátozott szerkezeti dokumentáció áll rendelkezésre. Ilyen esetekben az EPC vállalkozóknak konzervatív megközelítést kell alkalmazniuk a terhelési számításoknál. Az erkélyes projektekhez való könnyű napelemek nagyobb rugalmasságot biztosítanak, mivel minimálisra csökkentik a további szerkezeti feszültséget, miközben leegyszerűsítik a jóváhagyási eljárásokat.

A súlycsökkentés a telepítés során is javítja a biztonságot. A nehéz üvegmodulok keskeny erkélyeken vagy megemelt homlokzatokon történő kezelése növeli a véletlen ütési sérülések, a szerelő sérülésének vagy a korlát túlterhelésének kockázatát. A könnyű modulok segítenek csökkenteni ezeket a működési kockázatokat a telepítés során.

A telepítés hatékonyságának összehasonlítása

A telepítés hatékonysága a lakossági napelemes vállalkozók egyik legfontosabb jövedelmezőségi tényezőjévé vált. A munkaerőhiány, a növekvő szerelési költségek és a projektek szorosabb ütemezése mind növeli az egyszerűsített telepítési eljárások fontosságát.

A hagyományos üveg fotovoltaikus modulokhoz képest a könnyű erkélyes napelemes rendszerek számos telepítési előnnyel rendelkeznek:

• Könnyebb szállítás lifteken és lépcsőházakon keresztül
• Csökkentett emelőberendezés-szükséglet
• Gyorsabb pozicionálás és igazítás
• Továbbfejlesztett egy telepítős kezelési képesség
• Csökkentett üvegtörés veszélye a telepítés során

Ezek az előnyök különösen értékessé válnak a sokemeletes lakásprojektekben, ahol a tetődaru hozzáférése korlátozott vagy rendkívül költséges lehet.

Az erkélyes napelem szerelők számára az anyagszállítás során megtakarított idő jelentősen javíthatja a projekt hatékonyságát. Sok városi létesítményben a hagyományos üveg napelem modulok lakóépületeken keresztül történő szállítása a teljes munkaidő jelentős részét felemeli. A könnyű modulok csökkentik a szállítás bonyolultságát és gyorsabb telepítést tesznek lehetővé.

Ezen túlmenően, a könnyű fotovoltaikus rendszerek általában kevésbé terhelik a tartókonzolokat a telepítés során, csökkentve az igazítási nehézségeket és javítva a telepítés pontosságát.

Ez különösen előnyös:

• Állítható erkélyrögzítési rendszerek
• Szorító alapú korlátok telepítése
• Homlokzatra szerelhető napelemes szerkezetek
• Plug-and-play erkélyes PV készletek

A nagy lakáskiépítési projekteket irányító EPC-vállalkozók számára a telepítési idő mérsékelt csökkentése is jelentős javulást eredményezhet a munkaerő-felhasználásban és a projekt általános jövedelmezőségében.

Megbízhatóság és tartósság összehasonlítása

A napelemek piacán elterjedt tévhit az, hogy a könnyebb fotovoltaikus modulok automatikusan kevésbé tartósak, mint a hagyományos üvegpanelek. A valóságban a hosszú távú megbízhatóság inkább a műszaki minőségtől, az anyagválasztástól és a környezeti alkalmasságtól függ, mint önmagában a tömegtől.

A kiváló minőségű könnyű fotovoltaikus modulokat kifejezetten kültéri expozícióhoz tervezték, és ellenállniuk kell:

• UV sugárzás
• Eső és páratartalom
• Hőmérséklet-ciklus
• A szél vibrációja
• Mechanikai feszültség
• Kültéri szennyezésnek való kitettség

A fejlett, könnyű erkélyes napelemek általában ETFE felületi anyagokat használnak, mivel az ETFE erős UV-állóságot, időjárásállóságot és felületi rugalmasságot kínál. A kompozit hátlapok és polimer kapszulázó rendszerek szintén segítenek csökkenteni a mechanikai vibrációval kapcsolatos repedésveszélyt.

A hagyományos üvegmodulok nagyon tartósak maradnak számos tetőtéri környezetben, de érzékenyebbek lehetnek az élek által okozott sérülésekre szállítás vagy zárt erkélyekbe történő beszerelés során.

Az erkélyes alkalmazásoknál a hosszú távú megbízhatóság nagymértékben függ a környező rögzítési rendszertől is. Még a jó minőségű fotovoltaikus modulok is idő előtti problémákat okozhatnak, ha rossz minőségű rögzítőkeretekkel vagy korróziónak kitett hardverekkel párosítják őket.

Emiatt a professzionális EPC-vállalkozók egyre inkább értékelik a teljes erkélyes PV rendszerrel való kompatibilitást, ahelyett, hogy csak a modul specifikációira összpontosítanának.

A legfontosabb mérnöki szempontok a következők:

• Rögzítési stabilitás
• Szél okozta rezgésállóság
• Korrózióállóság
• Hőtágulási kompatibilitás
• Vízelvezetés kezelése
• Vízálló tömítési megbízhatóság

Tengerparti vagy magas páratartalmú környezetben a rozsdamentes acél rögzítőelemek és az alumínium szerelősínek minősége különösen fontossá válik a hosszú távú tartósság szempontjából.

Szállítás és csomagolás előnyei

A szállítás hatékonysága a fotovoltaikus elosztók és projektfejlesztők egyik fő működési tényezője, különösen a városi lakossági piacokon, ahol a logisztikai költségek folyamatosan emelkednek.

A hagyományos üveg fotovoltaikus modulokhoz képest az erkélyes projektekhez való könnyű napelemek jellemzően a következőket kínálják:

• Kisebb rakománysúly
• Csökkentett szállítási károk aránya
• Egyszerűsített csomagolási követelmények
• Könnyebb kézi kezelés
• Alacsonyabb raktári mozgási kockázat

Az üvegtörés továbbra is az egyik leggyakoribb logisztikai probléma a fotovoltaikus elosztásban. A szabványos üvegmodulok gondos kezelést igényelnek a szállítás, a kirakodás, a tárolás és a helyszíni szállítás során. Ezzel szemben a könnyű kompozit modulok általában jobban ellenállnak a kisebb kezelési hatásoknak.

A nemzetközi szállítmányokat kezelő forgalmazók számára a rakomány súlyának csökkentése javíthatja a konténerek kihasználtságát és csökkentheti a szállítási költségeket.

Ez különösen fontossá válik az erkélyes fotovoltaikus piacokon, ahol a rendelési mennyiségek kisebb lakossági készletekre vonatkozhatnak, nem pedig nagy, közüzemi méretű raklapszállítmányokra.

Ezenkívül a könnyű erkélyes napelemes rendszereket gyakran egyszerűbb tárolni és rendszerezni kompakt raktárakban, ami javítja a raktárkészlet rugalmasságát a városi lakossági telepítőket kiszolgáló forgalmazók számára.

Költségelemzés a kezdeti vételáron túl

Sok beszerzési döntés túlságosan csak a modul beszerzési árára összpontosít. Az EPC-vállalkozók számára azonban az erkélyes fotovoltaikus rendszer valós gazdasági értéke a projekt teljes költségétől függ, nem pedig az alkatrészek áraitól elszigetelten.

Bár néhány könnyű fotovoltaikus modul egységára valamivel magasabb lehet, mint a szabványos üvegpaneleknél, a projekt általános gazdaságossága még mindig kedvező lehet a más területeken elért üzemi megtakarítások miatt.

A lehetséges költségelőnyök a következők:

• Csökkentett telepítési munkaidő
• Alacsonyabb szállítási költségek
• Csökkentett szerkezeti megerősítési követelmények
• Alacsonyabb emelőberendezési költségek
• Csökkentett vízálló karbantartási kockázat
• Alacsonyabb modul törési veszteségek

A lakossági erkélyes projekteknél a munkaerő-hatékonyság gyakran nagyobb pénzügyi hatással jár, mint a modulbeszerzés árának kisebb eltérései.

Például a lakásegységenkénti telepítési idő csökkentése jelentősen javíthatja a jövedelmezőséget a nagy, több egységből álló telepítési projektek esetében. Hasonlóképpen, a vízálló hibák vagy a telepítés utáni szerkezeti problémák minimalizálása segíthet a vállalkozóknak elkerülni a drága értékesítés utáni szolgáltatások költségeit.

A disztribútorok a könnyű, erkélyes napelemes rendszerekkel való munkavégzés során is profitálnak a szállítási kártérítési igények csökkentéséből és a rugalmasabb készletkezelésből.

Végső soron a legjobb fotovoltaikus megoldás a projektspecifikus mérnöki követelményeken múlik, nem pedig az egyszerű ár-összehasonlításon.

Mérnöki kihívások az erkélyes napelemes berendezésekben

Bár a könnyű fotovoltaikus rendszerek sok szempontból leegyszerűsítik az erkélyes napelemek telepítését, a mérnöki kihívások továbbra is fennállnak. A professzionális EPC-vállalkozóknak gondosan értékelniük kell a szerkezeti viselkedést, a vízállóságot, a szélállóságot és a korrózióállóságot a rendszertervezés befejezése előtt.

A hagyományos tetőtéri napelemes projektekkel ellentétben az erkélyes fotovoltaikus rendszerek olyan környezetben működnek, ahol szigorúbb szerkezeti tűrések és nagyobb az emberi tevékenységnek való kitettség. A lakossági biztonsági elvárások is lényegesen magasabbak, mivel az erkélyrendszereket közvetlenül a lakott lakóterek mellé telepítik.

Emiatt a sikeres erkélyes fotovoltaikus projektekhez kiváló minőségű alkatrészekre és jól megtervezett mérnöki kivitelezésre van szükség.

Szélterhelési kihívások sokemeletes épületekben

A szélterhelés kezelése az egyik legkritikusabb mérnöki szempont az erkélyes napkollektoros berendezéseknél.

A sokemeletes épületek összetett légáramlási viselkedést hoznak létre, amely lényegesen különbözik az alacsony tetőtéri környezetektől. A szél gyorsulása az épület sarkai körül, a homlokzati turbulencia és a felhajtó nyomás mind jelentős terhelést jelenthetnek a fotovoltaikus szerelési rendszerekben.

A széllel kapcsolatos gyakori kockázatok a következők:

• Modul vibráció
• Rögzítő lazítás
• A konzol deformációja
• Zajképződés erős szélben
• Hosszú távú fáradtság okozta károsodás

A könnyű fotovoltaikus modulok segíthetnek csökkenteni bizonyos szerkezeti feszültségeket kisebb tömegük miatt, de továbbra is elengedhetetlen a megfelelő rögzítési rendszer tervezése.

A professzionális erkélyes napelemes rendszereknek tartalmazniuk kell:

• Szélben tesztelt bilincsszerkezetek
• Biztosítsa a mechanikus rögzítési pontokat
• Rezgéscsillapító tervezési jellemzők
• Megfelelő terheléselosztási geometria
• Megbízható rozsdamentes acél vasalat

Az EPC vállalkozóknak a regionális szélviszonyokat is figyelembe kell venniük a rendszer tervezése során. A tengerparti városok és a sokemeletes városi kerületek gyakran konzervatívabb szerkezeti számításokat igényelnek a fokozott szélterhelés miatt.

A mérnöki gyakorlatban az erkélyek fotovoltaikus rendszerének instabilitásának egyik leggyakoribb oka a nem megfelelő rögzítési kialakítás. A hosszú távú megbízhatóság szempontjából ezért elengedhetetlen a jó minőségű rögzítőelemek és a tanúsított rögzítőelemek kiválasztása.

Vízszigetelési kockázatok az erkélyre szerelhető rendszerekben

A vízállóság meghibásodása továbbra is az egyik legmagasabb költséggel járó probléma a lakossági napelemes rendszerekben. Még a viszonylag kis szivárgások is komoly, hosszú távú problémákat okozhatnak a lakóházakban, beleértve a belső vízkárokat, a korróziót és a szomszédos lakók közötti vitákat.

A tetőtéri napelemes rendszerekkel ellentétben az erkélyes napelemes berendezések gyakran ajtók, ablakok, vízelvezető csatornák és lakott lakóterek közelében helyezkednek el. Ez növeli a gondos vízálló rendszertervezés fontosságát.

A gyakori vízszigetelési hibák a következők:

• Nem megfelelő fúrási helyek
• Nem megfelelő tömítés a horgonyok körül
• Elzárt vízelvezető utak
• Rossz konzoligazítás
• Nem összeférhető vízálló anyagok

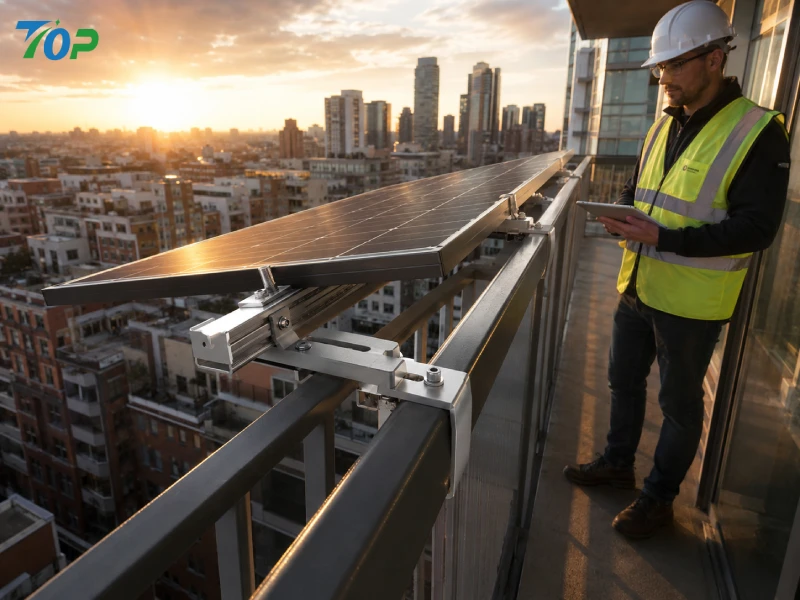

Sok professzionális szerelő manapság előnyben részesíti a nem áthatoló erkélyes napkollektoros rendszereket, amikor csak lehetséges, mert minimálisra csökkentik a vízálló rétegek vagy betonszerkezetek károsodásának kockázatát.

A bilincs alapú erkélyrögzítő rendszerek különösen népszerűek, mivel csökkentik a fúrási követelményeket, miközben leegyszerűsítik a telepítési eljárásokat.

Azonban még a nem áthatoló rendszerek is megfelelő mérnöki figyelmet igényelnek. A telepítőknek biztosítaniuk kell:

• Stabil szorítónyomás-eloszlás
• Biztonságos csúszásgátló kialakítás
• Megfelelő vízelvezető távolság
• Hosszú távú korrózióállóság
• Hőtágulási kompatibilitás

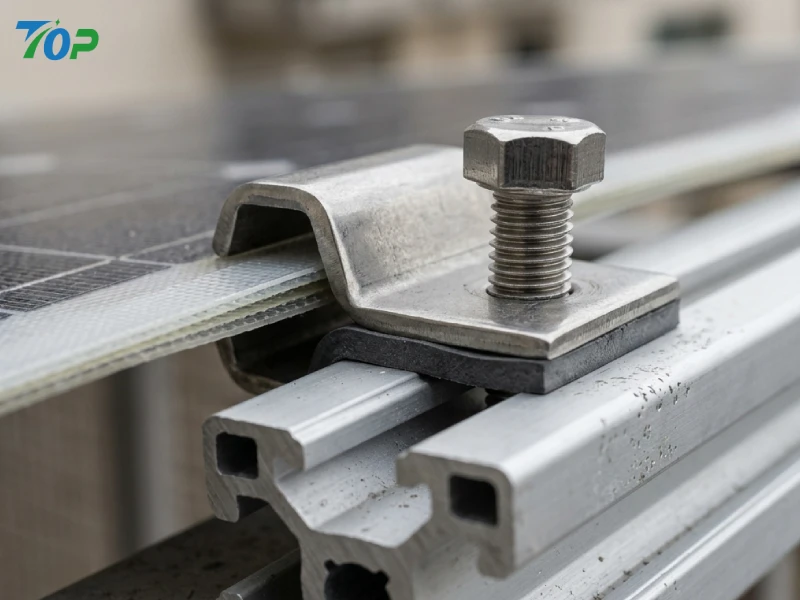

A professzionális EPC-vállalkozók is egyre gyakrabban használnak EPDM szigetelő párnákat és korrózióálló tömítőanyagokat a vízállóság javítása és a galvanikus korrózió kockázatának csökkentése érdekében.

Korróziós kockázatok kültéri erkélyes környezetben

Az erkélyes fotovoltaikus rendszerek erősen kitett kültéri környezetben működnek, ahol a hosszú távú korrózióállóság közvetlenül befolyásolja a szerkezeti megbízhatóságot és a karbantartási követelményeket. A hagyományos tetőtéri napelemes rendszerekkel összehasonlítva az erkélyes berendezések gyakran érzékenyebbek a nedvesség felhalmozódására, a levegőszennyezésre, a sópermet és a hőmérséklet-ingadozásokra, mivel közel vannak a külső homlokzatokhoz és a lakossági vízelvezető rendszerekhez.

Az EPC vállalkozók és napelem-elosztók számára a korróziókezelést soha nem szabad másodlagos szempontként kezelni. A rossz anyagválasztás a rögzítés idő előtti meghibásodásához, a konzol instabilitásához, a felület oxidációjához és a garanciális igények növekedéséhez vezethet.

Az erkélyes napelemes projektek leggyakoribb korróziós kockázatai a következők:

• Sópermet expozíció a tengerparti városokban
• Esővíz felhalmozódása a rögzítési pontok körül
• Galvanikus korrózió különböző fémek között
• Felületi oxidáció kezeletlen alumíniumon
• A rögzítőelem károsodása a nedvesség hatására

A hosszú távú tartósság javítása érdekében a professzionális erkélyes napelemes rendszerek általában a következőket használják:

• SUS304 rozsdamentes acél rögzítők
• Eloxált alumínium szerelősínek
• EPDM szigetelő betétek
• Korróziógátló felületkezelések
• Kültéri besorolású rögzítőelemek

A SUS304 rozsdamentes acélt széles körben használják erkélyes fotovoltaikus rendszerekben, mivel erős korrózióállóságot biztosít, miközben megbízható mechanikai szilárdságot biztosít kültéri környezetben. Agresszívebb tengerparti körülmények között egyes projektekhez SUS316 rozsdamentes acél is szükséges a fokozott sópermetezési ellenállás érdekében.

Az eloxált alumínium sínek ugyanolyan fontosak, mert a kezeletlen alumínium felületek fokozatosan oxidálódhatnak a hosszú távú nedvesség hatására. A kiváló minőségű eloxálás javítja a korrózióállóságot és a felület tartósságát, miközben segít megőrizni a szerkezeti integritást.

Egy másik fontos mérnöki probléma a galvanikus korrózió. Amikor a különböző fémeket nedves környezetben közvetlenül érintkeznek, az elektrokémiai reakciók felgyorsíthatják az anyag lebomlását. A professzionális erkélyes napkollektoros rendszerek gyakran tartalmaznak EPDM szigetelőbetéteket vagy védőbevonatokat, hogy minimalizálják ezt a kockázatot.

A projekt hosszú távú megbízhatósága érdekében a telepítőknek a teljes szerelési egységet kell értékelniük ahelyett, hogy csak az egyes hardverelemekre összpontosítanának.

Az erkély szerkezetének szabálytalanságai és beépítési kihívások

A szabványos közüzemi léptékű fotovoltaikus projektekkel ellentétben a lakossági erkélyes berendezések gyakran szabálytalan szerkezeti feltételekkel járnak. Az erkélyek méretei, a korlátok geometriája, a homlokzati anyagok és a beépítési távolságok jelentősen eltérhetnek az épületek között, még egy apartmankomplexumon belül is.

Ezek a szabálytalanságok olyan tervezési és telepítési kihívásokat jelentenek, amelyek rugalmas szerelési megoldásokat és gondos helyszíni értékelést igényelnek.

A gyakori strukturális kihívások a következők:

• Egyenetlen korlátméretek
• Nem szabványos erkélyformák
• Korlátozott telepítési hely
• Ívelt vagy dekoratív korlátok
• Korlátozott rögzítési helyek
• Akadályok, például légkondicionáló egységek vagy vízelvezető rendszerek

E problémák megoldása érdekében a modern erkélyes napelemes rendszerek egyre inkább tartalmazzák:

• Állítható bilincs szerkezetek
• Moduláris sínrendszerek
• Rugalmas dőlésszög-állító konzolok
• Többszögű rögzítőelemek
• Kompakt beépítési geometriák

Az állítható szerelési rugalmasság különösen fontos azoknak az EPC-vállalkozóknak, akik több épületből álló lakóépületeket irányítanak, ahol a telepítési feltételek egységenként eltérőek lehetnek.

A rendkívül merev rögzítési rendszer korlátozott beállítási lehetőséggel megnövelheti a telepítési időt és megnehezítheti a terepi beállítást. Ezzel szemben a moduláris erkélyrögzítő szerkezetek javíthatják a telepítés hatékonyságát, miközben csökkentik az egyedi helyszíni módosítások szükségességét.

A professzionális telepítőknek gondosan értékelniük kell az erkély hozzáférhetőségét is a telepítés előtt. Egyes sokemeletes projekteknél a szűk munkaterületek és a biztonsági korlátozások befolyásolhatják a szerelési mód kiválasztását és a telepítési sorrend tervezését.

A legjobb rögzítési rendszerek könnyű erkélyes napelemekhez

Az erkélyes fotovoltaikus rendszer hosszú távú teljesítménye nemcsak magától a napelem modultól függ, hanem a szerelési szerkezet minőségétől és műszaki tervezésétől is. Még a nagy hatásfokú, könnyű napelemek is szerkezeti instabilitást vagy vízállósági problémákat tapasztalhatnak, ha rosszul megtervezett rögzítőelemekkel párosítják őket.

Emiatt az EPC-vállalkozók egyre inkább előnyben részesítik azokat az erkélyrögzítő rendszereket, amelyek egyensúlyban tartják a telepítés hatékonyságát, a szerkezeti megbízhatóságot, a korrózióállóságot és a karbantartás egyszerűségét.

Nem behatoló erkélybilincs-rögzítő rendszerek

A nem áthatoló bilincs alapú rögzítőrendszerek a könnyű erkélyes napelemes rendszerek egyik legnépszerűbb megoldásává váltak, mivel csökkentik a vízállóság kockázatát, miközben egyszerűsítik a telepítést.

Ahelyett, hogy közvetlenül az épület felületébe fúrnának, a szorítórendszerek az erkélykorlátokra vagy szerkezeti élekre kifejtett mechanikus rögzítési nyomással rögzítik a fotovoltaikus modulokat.

A legfontosabb előnyök közé tartozik:

• Csökkentett vízálló károsodás kockázata
• Gyorsabb telepítési eljárások
• Alacsonyabb karbantartási bonyolultság
• Minimális épületátalakítási igény
• Jobb kompatibilitás bérlakásokkal

A megfelelő bilincstechnika azonban elengedhetetlen a hosszú távú megbízhatósághoz. A rosszul megtervezett bilincsrendszerek egyenetlen feszültségeloszlást vagy nem megfelelő csúszásgátló teljesítményt eredményezhetnek szélterhelés mellett.

A professzionális erkélybilincs-rendszereknek tartalmazniuk kell:

• Csúszásgátló mechanikus reteszelő szerkezetek
• Nagy szilárdságú alumínium konzolok
• SUS304 rozsdamentes acél rögzítők
• EPDM védőbetétek
• Állítható nyomáselosztó kialakítás

A sokemeletes erkélyes projekteknél a biztonságos bilincs geometriája és a rezgésállóság különösen fontos a szerkezeti stabilitás megőrzéséhez hosszú távú kültéri expozíció esetén.

Falra szerelhető erkélyes PV rendszerek

A falra szerelhető fotovoltaikus rendszereket általában akkor használják, ha az erkélykorlát beépítési helye korlátozott, vagy ha esztétikai vagy szerkezeti okokból a homlokzati beépítést részesítik előnyben.

A korlátbilincs-rendszerekhez képest a falra szerelhető erkélyes napelemes szerkezetek általában a következőket nyújtják:

• Javított szerkezeti merevség
• Nagyobb terheléselosztó kapacitás
• Jobb dőlésszög rugalmasság
• Stabilabb szélellenállási teljesítmény

A falra szerelhető rendszerek azonban alaposabb tervezést is igényelnek, mivel a fúrási és rögzítési eljárások közvetlenül befolyásolják az épület vízállóságát és a homlokzat tartósságát.

A professzionális telepítési szempontok a következők:

• Horgonyterhelés számítások
• Beton vagy fal anyag értékelése
• Vízálló tömítési módszerek
• Hőtágulás menedzsment
• Vízelvezető út védelem

A nem megfelelő rögzítési technikák hosszú távú vízállósági problémákat vagy szerkezeti repedéseket okozhatnak. Emiatt az EPC vállalkozóknak tanúsított rögzítőrendszereket és korrózióálló tömítőanyagokat kell használniuk, amelyek alkalmasak kültéri fotovoltaikus alkalmazásokhoz.

A falra szerelhető erkélyes napelemes rendszereket gyakran előnyben részesítik állandó lakóépületekben, ahol a maximális szerkezeti merevség és a hosszú távú tartósság a prioritás.

Állítható dőlésszögű erkély napelemes konzolok

Az állítható dőlésszögű konzolokat egyre gyakrabban használják az erkélyes fotovoltaikus projektekben, mert lehetővé teszik a telepítők számára, hogy optimalizálják a napelem modul tájolását a jobb energiatermelés érdekében.

A rögzített függőleges telepítésekkel ellentétben az állítható dőlésszögű erkélyes napelemes rendszerek javíthatják a napfény befogási hatékonyságát azáltal, hogy a modulok szögeit hatékonyabban igazítják a szezonális napsugárzási viszonyokhoz.

A legfontosabb mérnöki előnyök a következők:

• Javult az energiatermelés hatékonysága
• Nagyobb telepítési rugalmasság
• Szezonális optimalizálási lehetőség
• Jobb öntisztító teljesítmény esőben

A dőlésszög beállítás azonban a szerkezet bonyolultságát is növeli, mivel a szélemelő erők általában meredekebb modulszögeknél nőnek.

Ennek eredményeként az állítható konzolrendszereknek tartalmazniuk kell:

• Megerősített szerkezeti támasztékok
• Megbízható zárszerkezetek
• Szélálló geometria
• Rezgéscsillapító rögzítőrendszerek

A professzionális szerelők számára az állítható dőlésszögű erkélyes napkollektoros rögzítőrendszerek kiválasztásakor kritikus fontosságú az energiaoptimalizálás és a szerkezeti biztonság egyensúlya.

Összecsukható és Plug-and-Play erkélyes napelemes rendszerek

A plug-and-play erkélyes fotovoltaikus rendszerek gyors növekedése számos városi piacon – különösen Európában – átformálja a lakossági napelemek alkalmazását.

Ezeket a rendszereket az egyszerűbb telepítésre tervezték, és általában olyan lakáskörnyezetekben használják, ahol a lakástulajdonosok kompakt, felhasználóbarát napelemes megoldásokat keresnek.

A könnyű napelemek különösen alkalmasak plug-and-play erkélyes alkalmazásokhoz, mivel:

• Egyszerűsítse a szállítást és kezelést
• Csökkentse a telepítés nehézségeit
• A hordozhatóság javítása
• Alacsonyabb szerkezeti terhelési követelmények

Az összecsukható erkélyes fotovoltaikus rendszerek nagyobb rugalmasságot biztosítanak az ideiglenes telepítésekhez, bérlakásokhoz és szűkös helyekhez.

Az egyszerűsített telepítési megközelítés ellenére a professzionális mérnöki elvek továbbra is elengedhetetlenek. Még a kompakt erkélyes napelemes rendszereknek is fenn kell tartaniuk:

• Stabil szerkezeti rögzítés
• Megbízható elektromos biztonság
• Megfelelő vízelvezetés
• Szélálló szerelési geometria
• Kültéri besorolású anyagok

Ahogy a városi lakossági napelemek iránti kereslet folyamatosan növekszik, a plug-and-play erkélyes fotovoltaikus rendszerek várhatóan az elosztott napelem piac egyre fontosabb szegmensévé válnak.

Miért számít a SUS304 rozsdamentes acél az erkélyre szerelhető hardvereknél?

A rögzítési hardver minősége az egyik legfontosabb, de leggyakrabban alábecsült szempont az erkélyes fotovoltaikus rendszer megbízhatóságában.

A gyenge minőségű kötőelemek kezdetben költséghatékonynak tűnhetnek, de a hosszú távú esőnek, páratartalomnak, hőciklusnak és szélvibrációnak való kitettség gyorsan korrózióhoz, kilazuláshoz és szerkezeti instabilitáshoz vezethet.

A SUS304 rozsdamentes acél számos professzionális erkélyes napkollektoros rendszer ipari szabványává vált, mivel a következőket kínálja:

• Erős korrózióállóság
• Megbízható mechanikai szilárdság
• Hosszú távú kültéri tartósság
• Jó rezgésállóság
• Csökkentett karbantartási igény

Erkélyes környezetben a rögzítőelemek folyamatosan ki vannak téve az időjárás változásainak és a mechanikai mozgásoknak. A rossz minőségű hardver fokozatosan elveszítheti a rögzítési feszültséget, növelve a konzol instabilitásának vagy a vibrációs zaj kockázatát.

A professzionális EPC-vállalkozók ezért egyre inkább előnyben részesítik a tanúsított, ellenőrzött anyagspecifikációkkal rendelkező rögzítőelemeket, ahelyett, hogy az alacsony költségű általános kötőelemekre hagyatkoznának.

A hosszú távú szerkezeti megbízhatóság érdekében a szerelési rendszereknek tartalmazniuk kell a következőket is:

• Precíziós bilincs geometria
• Megfelelő nyomaték specifikációk
• Lazulásgátló rögzítő szerkezetek
• Korrózióálló bevonatok

A legkisebb hardverelemek minősége gyakran meghatározza a teljes erkélyes fotovoltaikus rendszer hosszú távú tartósságát.

Tanúsítványok és megfelelőségi követelmények Az EPC-vásárlóknak ellenőrizniük kell

Lakossági fotovoltaikus projektekben a tanúsítványok nem egyszerűen marketingcímkék. Az EPC vállalkozók, projektfejlesztők és forgalmazók számára a megfelelőség ellenőrzése fontos kockázatkezelési folyamat, amely közvetlenül befolyásolja a szerkezeti biztonságot, a biztosítás elfogadását, a projekt jóváhagyását és a hosszú távú megbízhatóságot.

Az erkélyes napelemes berendezéseket számos piacon szigorúbb ellenőrzésnek vetik alá, mivel lakott lakóépületekre telepítik őket, ahol a biztonsági elvárások lényegesen magasabbak.

A beszerzés előtt a professzionális vásárlóknak gondosan értékelniük kell a fotovoltaikus modul tanúsítványait és a szerelési rendszer tesztelési dokumentációját.

Alapvető napelem modul tanúsítványok

A professzionális, könnyű, erkélyes napelemeknek meg kell felelniük a nemzetközileg elismert fotovoltaikus szabványoknak.

A gyakori tanúsítványok a következők:

• IEC 61215:Ellenőrzi a fotovoltaikus modul hosszú távú teljesítményét és tartósságát.
• IEC 61730:A fotovoltaikus modulok biztonsági követelményeire összpontosít.
• CE tanúsítás:Igazolja a vonatkozó európai piaci előírásoknak való megfelelést.
• TUV minősítés:Harmadik fél által végzett tesztelést és minőségellenőrzést jelöl.

Ezek a tanúsítványok segítenek ellenőrizni, hogy a fotovoltaikus modulok ellenállnak-e a környezeti igénybevételnek, az elektromos működési követelményeknek és a hosszú távú kültéri expozíciónak.

Az EPC-vállalkozók számára a tanúsított termékekkel végzett munka leegyszerűsítheti a projekt jóváhagyását és csökkentheti a megfeleléssel kapcsolatos késéseket.

Szerelési rendszerek szerkezeti biztonsági vizsgálata

A szerelési rendszerek tanúsítása ugyanilyen fontos, mert a szerkezeti instabilitás komoly biztonsági kockázatokat jelenthet lakókörnyezetben.

A professzionális erkélyes napelemes rendszereknek alá kell vetniük:

• Mechanikai terhelési vizsgálat
• Szélállósági vizsgálat
• Sóspray-korróziós vizsgálat
• A rögzítés tartósságának értékelése
• Kültéri időjárási expozíció tesztelése

A tesztelési dokumentáció segít az EPC vállalkozóknak ellenőrizni, hogy a szerelési rendszerek képesek-e fenntartani a hosszú távú szerkezeti stabilitást reális környezeti feltételek mellett.

Ez különösen fontos a sokemeletes erkélyes projekteknél, ahol a széllökés és a vibrációnak való kitettség lényegesen nagyobb, mint a szabványos tetőtéri telepítéseknél.

Következtetés

Ahogy a városi lakossági napelemek alkalmazása tovább terjed, az erkélyes beépítésekhez használt könnyű napelemek egyre praktikusabb megoldássá válnak lakóházakban, sokemeletes lakóépületekben és kompakt városi fotovoltaikus rendszerekben.

A hagyományos üveg fotovoltaikus modulokhoz képest a könnyű erkélyes napelemes rendszerek fontos előnyöket kínálnak a telepítés hatékonyságában, a szerkezeti biztonságban, a szállítási kényelemben és a vízállóság kockázatának csökkentésében. Az EPC-vállalkozók számára ezek az előnyök alacsonyabb munkaerőköltségeket, kisebb projektkomplexitást és jobb hosszú távú megbízhatóságot jelenthetnek.

Az erkélyes fotovoltaikus berendezések sikeressége azonban továbbra is nagymértékben függ a megfelelő műszaki tervezéstől. A szélállóságot, a vízálló teljesítményt, a korrózióvédelmet, a rögzítések megbízhatóságát és a szerkezeti kompatibilitást gondosan értékelni kell a projekttervezés és a beszerzés során.

A professzionális telepítőknek és forgalmazóknak előnyben kell részesíteniük:

• Tanúsított könnyű fotovoltaikus modulok
• Szerkezetileg megbízható szerelési rendszerek
• SUS304 rozsdamentes acél hardver
• Eloxált alumínium sínrendszerek
• Bevált vízálló mérnöki megoldások
• Valódi mérnöki támogatási képességgel rendelkező gyártók

Ahogy az erkélyes napelemek piaca folyamatosan növekszik Európa-szerte és Ázsiában, az EPC-vállalkozók egyre inkább olyan beszállítókat igényelnek, amelyek nemcsak termékeket, hanem mérnöki szempontú támogatást, telepítési megbízhatóságot és hosszú távú projektstabilitást is tudnak nyújtani.

Professzionális erkélyes fotovoltaikus projekteknél a megfelelő könnyű napelemes szerelési megoldás kiválasztása már nem csupán a súlycsökkentést jelenti. Ez a telepítés hatékonyságának javításáról, a működési kockázatok minimalizálásáról és tartós lakossági napelemes rendszerek építéséről szól, amelyek évekig megbízhatóan működnek igényes városi környezetben.

Gyakran ismételt kérdések a könnyű erkélyes napelemes rendszerekkel kapcsolatban
