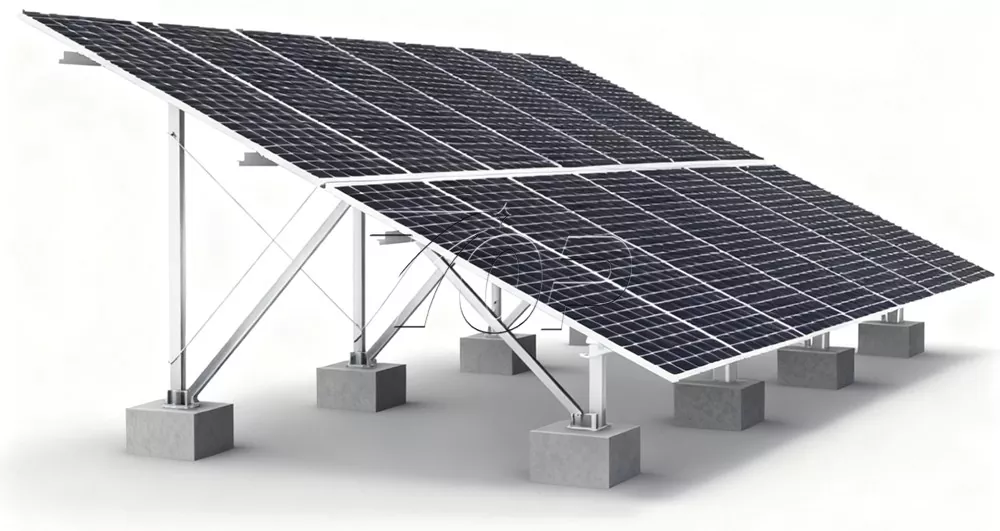

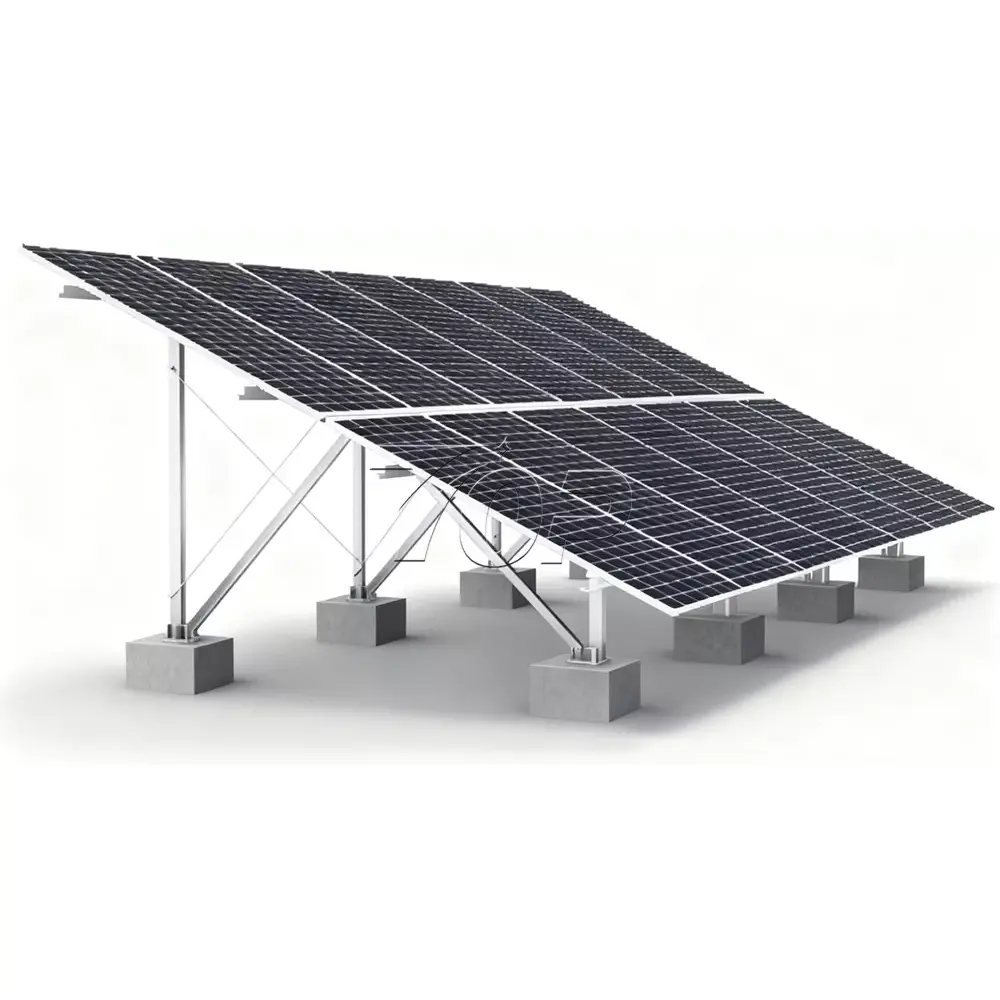

Földre szerelhető napelemes állványrendszer
A Topfencesolar földi napkollektoros állványrendszer gyártásával foglalkozik, és a napelemes szerelőszerkezetek és konzolkészletek szállítóinak vezető szerepet tölt be világszerte. A napelem szerkezetre utal, amely közvetlenül a kültéri talajra van felszerelve, és alkalmazkodik a különböző terepekhez, például sík talajhoz, lejtős talajhoz stb. És előnye a stabil, megbízható és tartós használat.
Márkanév:Topfencesolar
Termék anyaga:Cink, alumínium és magnézium
Termék funkció:A napelemek stabil alátámasztása
Élettartam:25 év felett
Professzionális kínai gyártóként és beszállítóként a Topfencesolar márkájú földi napkollektoros állványrendszert speciálisan az érett szél/hó terhelési tényező kiszámításával tervezték. Az alumíniumtól vagy a tűzihorganyzott acéltól eltérően a legújabb Zn-Al-Mg horganyzott alumínium magnézium bevonat technológiát használjuk.
A ZAM anyag alapelve:
A cink-alumínium-magnézium szerkezet kiváló korróziógátló tulajdonságokkal rendelkezik.
(További méretek kínálnak lehetőséget)
A korróziógátló elv főként az ötvözetelemek szinergetikus hatásán alapul: a cink, mint elsődleges anódelem, elsősorban a vashoz képest korrodál, ezáltal védi a tartóalapot; az alumínium sűrű oxidfilmet képezhet a felületen, tovább akadályozva a korrozív közegek behatolását; A magnézium finomíthatja a szemcseszerkezetet, javítva az ötvözet korrózióállóságát és mechanikai tulajdonságait. Ez a több ötvözet kombinációja a cink-alumínium-magnézium-hordozók sokkal hosszabb korróziógátló élettartammal rendelkezik, mint a hagyományos korróziógátló hordozóké, például a hagyományos horganyzottaké bonyolult és zord környezetben. Hatékonyan biztosítja a napelemek és egyéb rendszerek hosszú távú stabil működését, valamint csökkenti a karbantartási költségeket és a korrózió okozta biztonsági kockázatokat.

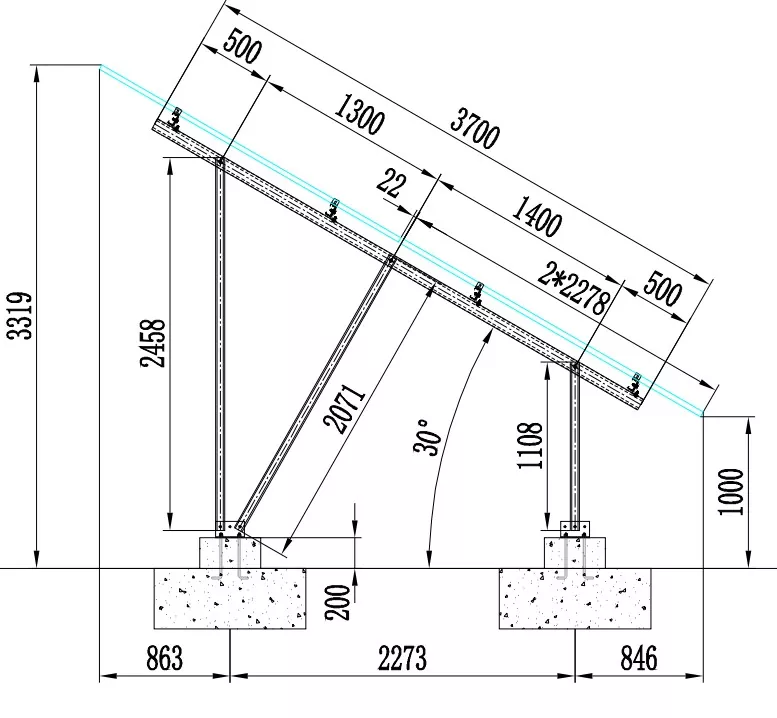

A szerkezet adatai:
Szerkezet neve: Földacél napelemes szerelési rendszer
Minimális magasság a napelem alja és a padló között: 1000 mm.
Maximális magasság 3319 mm
Dőlésszög: 30°
Alapozás: beton
Napelem sor: 2 panel
Telepítési tájolás: Függőleges (portré is testreszabható)

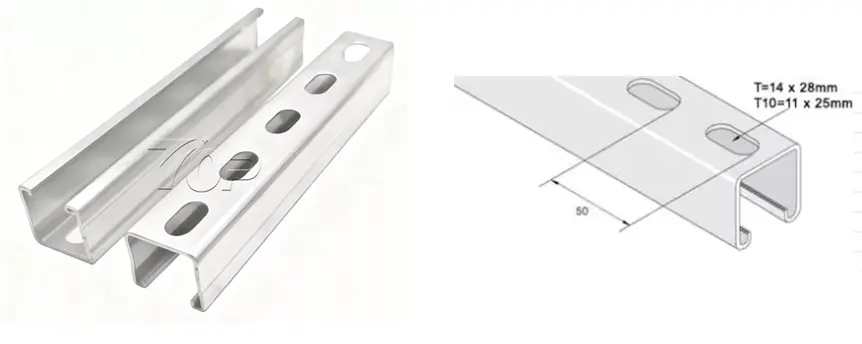

Hátsó borda: U alakú ZAM acél lyukakkal
Anyaga: ZAM
Rögzítőelem: SUS304 csavar/anyák/csavarok

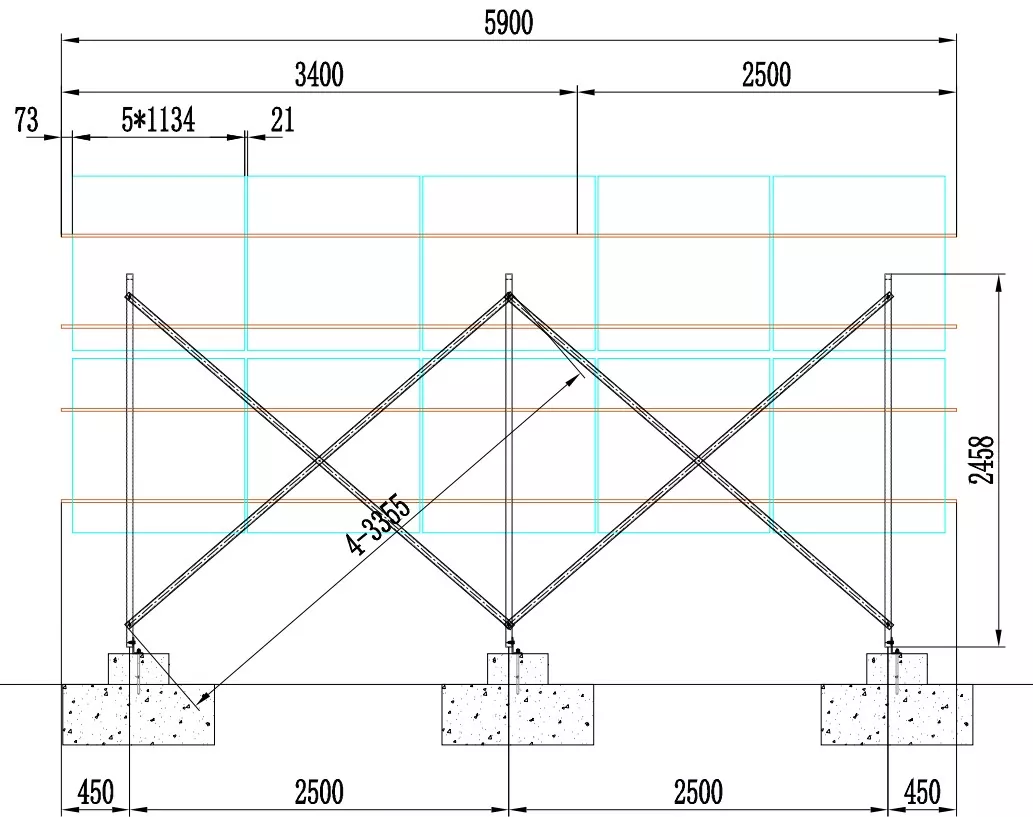

Építési és csatlakozási részletek.
|
|
|
|
|
|
|
|
|
|
A Topfencesolar szerkezeti anyagjegyzéke
|
Cikkszám |
Név |
Leírás |
Anyag |
|
|
Gerenda |
3700 |
S350ZAM |
|
|
Sín C80x40x15 |
3400 |
S350ZAM |
|
Sín C80x40x15 |
2500 |
S350ZAM |
|
|
|
C típusú oszlop (lyukkal) |
1108 |
S350ZAM |
|
C oszlop (lyukkal) |
2458 |
S350ZAM |
|
|
|
C alakú átlós merevítő |
2071 |
S350ZAM |
|
|
Hátsó borda U alakú |
3355 |
S350ZAM |
|
Hátsó borda U alakú |
2680 |
S350ZAM |
|
|
|
Alap szögacél 02 (beton alap) |
110*70*6*190 |
S350ZAM |
|
Alap szögacél 02 (beton alap) |
110*70*6*190 |
S350ZAM |
|
|
|
Csatlakozó |
200 |
S350ZAM |
|
|
Szelemen támaszték |
L80*50-1 |
S350ZAM |
|
|
Függőleges végszorító-visszazárás típus |
L40 |
Al6005-T5 |
|
|
Függőleges középső szorítós hátsó zártípus |
L40 |
Al6005-T5 |
Az U-alak mérete különböző méretekhez szabható.

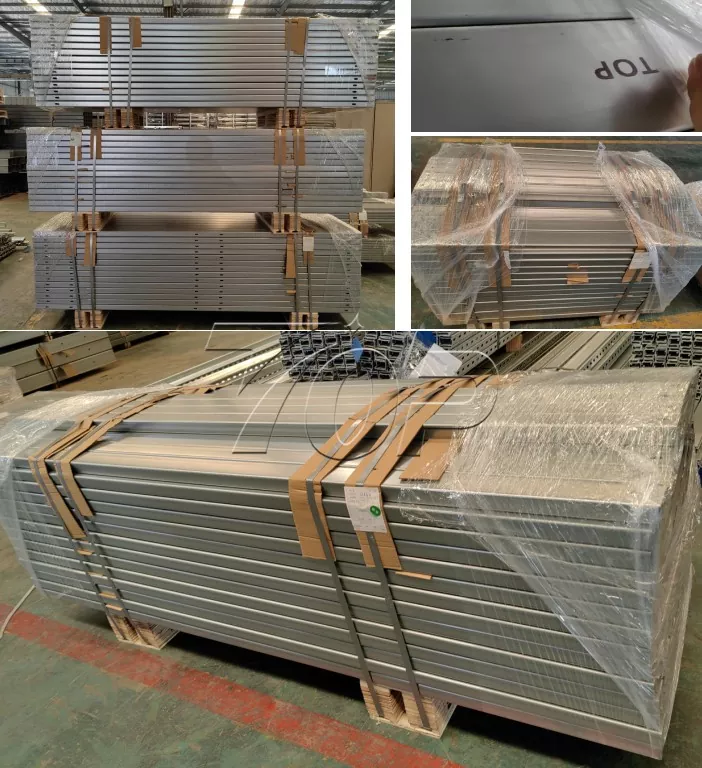

Kész gyártási képek.

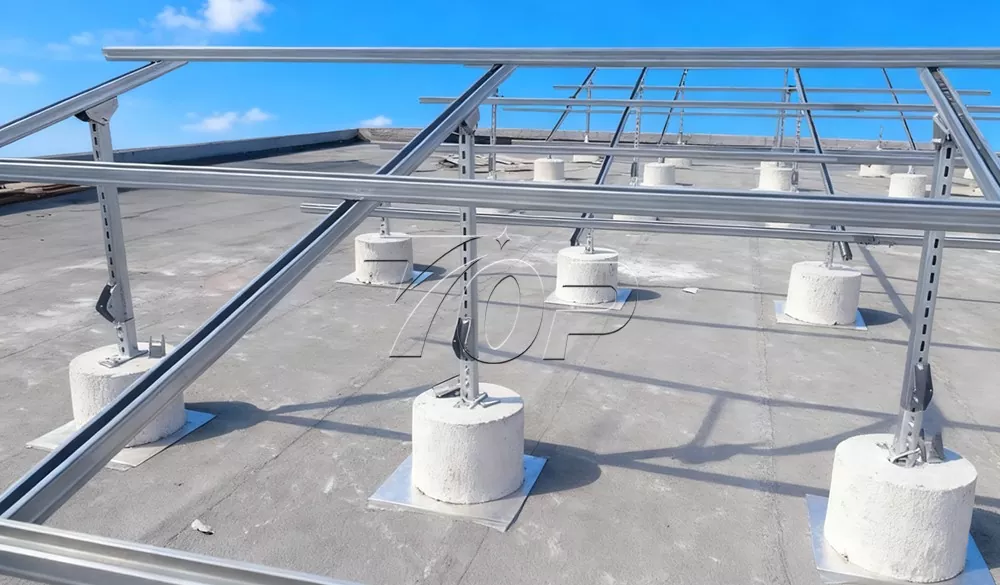

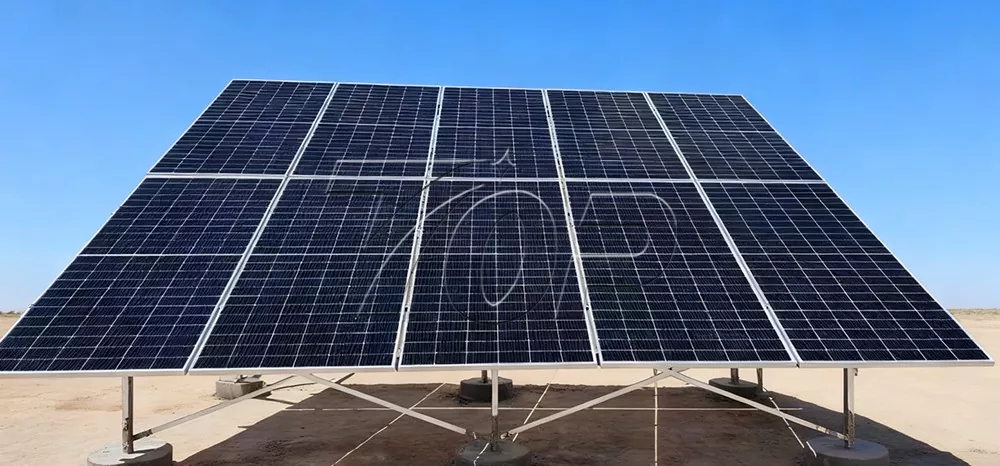

Valódi alkalmazási esetek
