Nem áthatoló lapostetős napelemes ballasztrögzítő rendszer: Műszaki szintű vízálló megoldás kereskedelmi tetőtéri napelemes projektekhez

Miért váltják fel a lapostetős napelemes ballasztrögzítő rendszerek az átható tetőtéri napelemes szerkezeteket

A kereskedelmi tetőtéri fotovoltaikában a lapostetős napelemes előtét szerelési rendszeraz egyik leggyorsabban növekvő telepítési megoldás lett az EPC vállalkozók, napelem-szerelők és ipari épületek tulajdonosai számára. Ahogy egyre több gyár, raktár, logisztikai park és bevásárlóközpont alkalmaz tetőtéri napenergiát, az iparág a hagyományos tetőbehatoló szerkezetektől a nem fúrórendszerek felé tolódik el, amelyek csökkentik a vízszigetelés kockázatát és javítják az építés hatékonyságát.

Sok EPC-cég számára a tetőszivárgási panaszok már nem jelentenek kis értékesítés utáni problémát. Egyetlen vízálló meghibásodás költséges karbantartási költségekhez vezethet, megszakíthatja a gyári működést, és károsíthatja az ügyfelek hosszú távú bizalmát. Pontosan ezért alapostetős napelemes előtét szerelési rendszerma már széles körben előnyben részesítik a kereskedelmi és ipari tetőtéri projektekben. A tetőáttörés helyett ballasztsúly használatával a rendszer segít megvédeni a vízálló membránokat, miközben lerövidíti a telepítési időket.

Ugyanakkor a modern ballaszt napelemes állványrendszerek már nem csak „egyszerű fúrás nélküli szerkezetek”. A mérnöki szabványok gyorsan fejlődtek az elmúlt néhány évben. A széllökés ellenállása, a tetőterhelés optimalizálása, a vízelvezető távolság, a korrózióvédelem és az aerodinamikai stabilitás ma már központi tervezési tényezők, különösen a nagyméretű kereskedelmi PV-berendezések esetében.

Ez a cikk elmagyarázza, hogyan működnek a nem áthatoló tetőtéri napelemes rendszerek, miért részesítik előnyben az EPC-vállalkozók egyre inkább ezeket, és milyen műszaki részletek számítanak valójában a valós kereskedelmi tetőtéri projektekben.

Miért haladnak a kereskedelmi tetőtéri napelemes projektek a nem áthatoló ballasztrögzítő rendszerek felé

Tíz évvel ezelőtt sok tetőtéri napelemes rendszer még mindig erősen támaszkodott a behatoló horgonykapcsolatokra. A betontetőkbe fúrást szokásos gyakorlatnak tekintették. A kereskedelmi tetőfedési szabványok azonban megváltoztak, és az épülettulajdonosok ma sokkal érzékenyebbek a vízszigetelési kockázatokra, mint korábban.

Sok ipari létesítményben maga a tető több millió dollár értékű gyártóberendezést és készletet véd. Az automatizált gyártósor, hűtőraktár vagy elektronikai gyár feletti szivárgási probléma gyorsan jelentős működési problémává válhat. Egyes projektekben a víz behatolásából származó javítási költség valójában magasabb, mint az eredeti szerelési költség.

Emiatt a nem áthatoló napelemes szerelvényrendszereket ma már kevésbé tekintik alternatív megoldásnak, inkább kockázatkezelési stratégiának.

Növekvő nyomás az EPC vállalkozókra

Az EPC vállalkozókra manapság több irányból nehezedik nyomás:

• Rövidebb projekt ütemterv
• A munkaerőköltségek növekedése
• Magasabb vízszigetelési felelősség kockázata
• Szigorúbb tetőszerkezeti felülvizsgálatok
• A tulajdonosok növekvő elvárásai a hosszú távú megbízhatóság iránt

A hagyományos tetőáttörés gyakran további jóváhagyási eljárásokat eredményez. A vízálló vizsgálatok, a membránjavítások és a szerkezeti megerősítés növelheti a projekt bonyolultságát. A nem áthatoló előtét napelemes rögzítőrendszer segít leegyszerűsíteni ezeket a munkafolyamatokat.

A több MW méretű tetőtéri projektet egyidejűleg irányító telepítők számára a telepítési lépések csökkentése közvetlenül javíthatja a projekt forgalmi sebességét és a munkaerő-hatékonyságot.

Eltolás a meglévő épületek felújítási projektjei felé

A ballasztszerkezetek gyors növekedésének másik oka az utólagos tetőtéri napelemes projektek terjeszkedése.

Sok kereskedelmi épületet eredetileg soha nem fotovoltaikus rendszerekhez terveztek. Egyes tetők már 8-15 évesek, elöregedett vízálló rétegekkel vagy bizonytalan szerkezeti dokumentációval. Ezekben az esetekben az épülettulajdonosok gyakran nem hajlandók további fúrást tenni a tetőfóliába.

A fúrás nélküli napelemes tetőszerelés csökkenti a jóváhagyási folyamat során felmerülő aggodalmakat, és praktikusabb megoldást kínál az EPC-vállalkozóknak a régebbi épületekhez.

A vízszigetelés már nem „kisebb probléma”

A múltban a vízszigetelési megbeszéléseket néha másodlagosnak tekintették az energiatermelési teljesítményhez képest. Ez a mentalitás sokat változott.

Manapság sok kereskedelmi ügyfél három prioritás alapján értékeli a tetőtéri napenergia-ajánlatokat:

1. Tetőbiztonság
2. A rendszer megbízhatósága
3. Hosszú távú működési kockázat

A generációs hozam természetesen továbbra is számít. A tetőszivárgások megelőzése azonban ugyanolyan fontossá vált, különösen a logisztikai raktárak, gyógyszergyárak, élelmiszer-feldolgozó létesítmények és adatközpontok esetében.

Ez az egyik legerősebb hajtóerő a ballaszt napelemes állványrendszerek globális elterjedésében.

Mi az a lapostetős napelemes ballaszt rögzítési rendszer?

A lapostetős napelemes ballasztrögzítő rendszer egy nem áthatoló fotovoltaikus tartószerkezet, amely a napelemeket súlyozott előtétblokkokkal rögzíti, nem pedig mechanikus tetőhorgonyokat.

A tetőfelületbe fúrás helyett a rendszer a kiszámított ballaszttömegre, az aerodinamikai kialakításra és a súrlódáson alapuló stabilitásra támaszkodik, hogy ellenálljon a szél felemelkedésének és megőrizze a szerkezeti integritást.

Ezeket a rendszereket általában kereskedelmi és ipari lapostetőkön használják, ahol a vízállóság megőrzése kritikus fontosságú.

Alapvető szerkezeti működési elv

A működési elv viszonylag egyszerű, bár a mögöttes mérnöki számítások meglehetősen kifinomulttá válhatnak.

A rögzítőszerkezet a terhelést a tetőfelületen ballaszttálcákon, támasztó lábakon és védőbetéteken keresztül osztja el. A szél felhajtóerejét a következők kombinációja ellensúlyozza:

• Ballaszt súly
• Aerodinamikus szélterelők
• Optimalizált dőlésszögek
• Súrlódás a védőbetétek és a tetőmembrán között

Az áthatoló rendszerekkel ellentétben nincs rögzítőcsavar, amely áttörné a vízálló réteget.

Ez különösen fontos a TPO, PVC és EPDM membrános tetők esetében, ahol a vízállóság nagyon érzékeny a behatolási pontokra.

A ballaszt napelemes szerelési rendszer fő összetevői

Bár a kivitelek gyártónként eltérőek, a legtöbb kereskedelmi forgalomban lévő tetőtéri ballasztrendszer több közös szerkezeti elemet is tartalmaz.

AL6005-T5 alumínium sínek

A nagy szilárdságú alumínium sínek támogatják a napelem modulokat, és átadják a terhelést az egész szerkezeten.

Az AL6005-T5 alumíniumötvözetet széles körben használják, mert a következőket nyújtja:

• Jó korrózióállóság
• Magas szerkezeti szilárdság
• Könnyű kezelhetőség
• Hosszú kültéri élettartam

A nehezebb acélrendszerekhez képest az alumínium szerkezeteket könnyebb szállítani és felszerelni a háztetőkre.

Első és hátsó támasztó lábak

A támasztólábak határozzák meg a modul dőlésszögét és szerkezeti geometriáját. A projekttől függően a rendszerek a következőket használhatják:

• Déli fekvésű dönthető kialakítás
• Kelet-Nyugat alacsony dőlésszögű konfiguráció
• Aerodinamikai alacsony profilú elrendezés

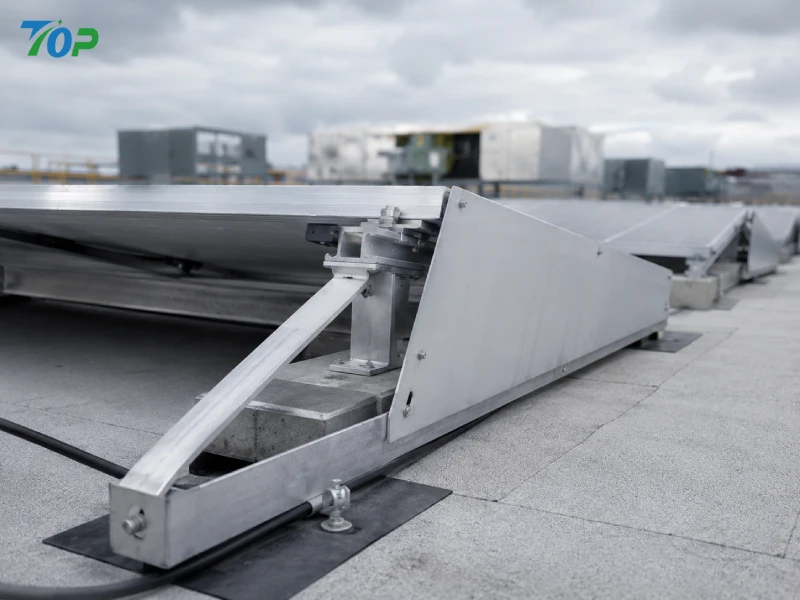

A hátsó tartószerkezet gyakran integrálja a szélterelőket a felemelkedési ellenállás javítása érdekében.

Előtéttálcák

A ballaszttálcák betontömböket vagy más súlyozott anyagokat tartanak, amelyek stabilizálják a rendszert a szélterheléssel szemben.

Az előtétszükséglet több mérnöki változótól függ:

• Tetőmagasság
• Helyi szélsebesség
• Épület expozíciós kategória
• Modul dőlésszöge
• Tető széli zónái
• A rendszer aerodinamikai teljesítménye

Az erős szélű part menti területeken a ballaszt számítások lényegesen bonyolultabbá válnak.

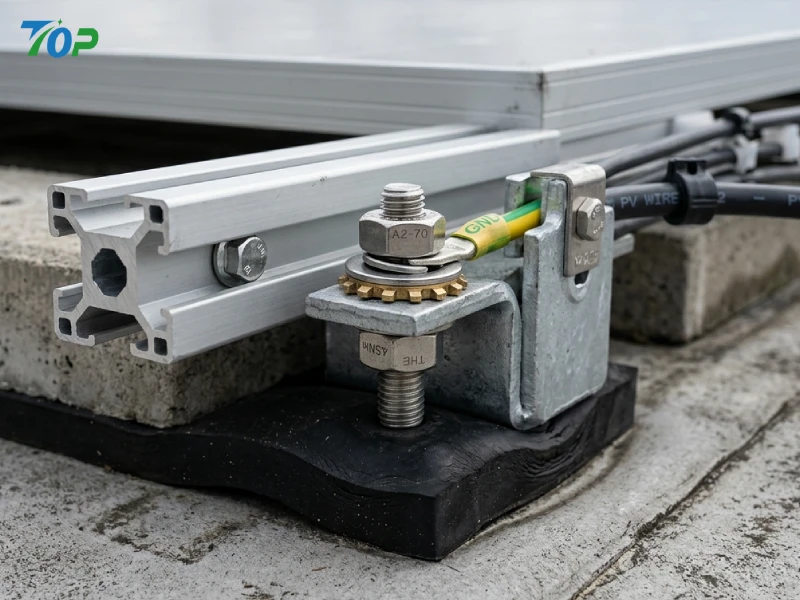

SUS304 rozsdamentes acél kötőelemek

A kötőelemeket gyakran figyelmen kívül hagyják az alacsony minőségű tetőtéri projekteknél, de közvetlenül befolyásolják a hosszú távú megbízhatóságot.

A SUS304 rozsdamentes acél hardver a következőket nyújtja:

• Erős korróziógátló teljesítmény
• Hosszú élettartam
• Csökkentett karbantartási kockázat
• Stabil kültéri tartósság

Ez különösen fontos part menti vagy nedves ipari környezetben.

EPDM gumibetétek

A rögzítőszerkezet és a tetőmembrán közé védőgumi alátéteket helyeznek el.

Funkcióik közé tartozik:

• Növekvő súrlódás
• Vízálló rétegek védelme
• A közvetlen nyomáskoncentráció csökkentése
• A tetőtéri kompatibilitás javítása

Megfelelő membránvédelem nélkül még a nem áthatoló rendszerek is károsíthatják a tetőfedő anyagokat idővel.

Hogyan védik a nem behatoló napelemes rögzítőrendszerek a tető vízszigetelését

A lapostetős napelemes ballaszt rögzítési rendszer egyik legnagyobb előnye a vízálló védelem.

A kereskedelmi épületek tulajdonosai számára ez gyakran többet számít, mint azt sok telepítő eredetileg várná.

A tetőn lévő szivárgás kicsinek tűnhet a telepítés során, de több esős évszak alatt a probléma gyorsan kiterjedhet, különösen a nagy ipari létesítményekben.

A tetőbehatolás rejtett veszélye

Minden tetőáttörés potenciális hosszú távú meghibásodási pontot hoz létre.

Még akkor is, ha a vízálló tömítőanyagokat megfelelően alkalmazzák a szerelés során, az anyagok természetesen elöregednek a következők miatt:

• UV expozíció
• Hőtágulási ciklusok
• Esővíz erózió
• Mechanikus vibráció
• Hőmérséklet-ingadozások

Évekig tartó tetőtéri kitettség után a tömítőanyag lebomlása lehetővé teheti a nedvesség beszivárgását a rögzítési pontok körül.

Ez a probléma különösen gyakori azokban a régiókban, ahol:

• Erős UV sugárzás
• Erős csapadék
• Gyakori tájfunok
• Nagy szezonális hőmérséklet-ingadozás

Miért óvatosabbak manapság a kereskedelmi épületek tulajdonosai?

Az épülettulajdonosok az elmúlt évtizedben tapasztaltabbak lettek a tetőtéri napelemek terén. Sokan már tisztában vannak a tetőáttöréssel járó hosszú távú karbantartási kockázatokkal.

Valójában egyes ipari ingatlantulajdonosok már kifejezetten megkövetelik a nem áthatoló rögzítőrendszereket az EPC-licitálás során.

Ez a tendencia egyre gyakoribb a következő országokban:

• Logisztikai parkok
• Hűtőtárolók
• Elektronikai gyártó üzemek
• Élelmiszer-minőségű termelő épületek
• Gyógyszergyárak

Ezek az iparágak nem tudják könnyen elviselni a szivárgással kapcsolatos működési kockázatokat.

A tető garanciális integritásának védelme

Egy másik fontos szempont a tető garanciális védelme.

Egyes tetőfedő gyártók részben érvényteleníthetik a vízállósági garanciákat, miután ellenőrizetlen tetőbehatolást végeznek. Ez további jogi és pénzügyi aggályokat okoz mind az épülettulajdonosok, mind az EPC-vállalkozók számára.

A ballaszt napelemes rögzítőrendszer segít minimalizálni ezt a problémát, mivel a vízálló membrán nagyrészt sértetlen marad.

Ez leegyszerűsíti a kommunikációt a következők között:

• Tetőfedő beszállítók
• Épülettulajdonosok
• PV szerelők
• Biztosító társaságok

Csökkentett értékesítés utáni karbantartási nyomás

Az EPC-vállalkozók számára a vízszigetelési igények rendkívül időigényessé válhatnak.

Néha a tényleges szivárgásforrás nem kapcsolódik a napelemes rendszerhez, de amint napelemes berendezés található a tetőn, a telepítő gyakran egyébként is részt vesz a hibaelhárításban.

A behatolási pontok csökkentése csökkenti a jövőbeni viták valószínűségét, és segít megvédeni a hosszú távú ügyfélkapcsolatokat.

Ez az egyik oka annak, hogy sok tapasztalt EPC vállalat ma már szabványosítja a nem áthatoló tetőtéri napelemes rendszereket a kereskedelmi projektekben, amikor a tetőviszonyok ezt lehetővé teszik.

A ballaszt napelemes szerelvényrendszerek műszaki előnyei

A ballasztrendszerek népszerűsége nem csak a vízszigetelésről szól. A mérnöki hatékonyság egy másik fontos ok.

A modern kereskedelmi tetőtéri projektekre állandó nyomás nehezedik, hogy csökkentsék a telepítési időt, miközben megőrzik a szerkezeti megbízhatóságot. A megfelelően megtervezett ballasztrendszer mindkét cél elérését segíti.

Gyorsabb telepítési munkafolyamat

A hagyományos horgonyos beépítéshez képest a ballasztszerkezetek általában kevesebb építési lépést igényelnek.

Általában nincs szükség:

• Tetőfúrás
• Kémiai horgonykezelés
• Vízálló újratömítés
• Komplex behatolási ellenőrzés

Ez jelentősen lerövidíti a tetőre történő telepítés idejét.

Sok rendszer előre összeszerelt szerkezeti elemeket is használ, így a telepítők gyorsabban végezhetik el a modulok telepítését.

A nagy kereskedelmi háztetőkön az időmegtakarítás nagyon észrevehető.

Csökkentett munkaerőigény

A munkaerőhiány számos ország napelem-szerelési piacát érinti.

Mivel a ballasztrendszerek leegyszerűsítik a telepítési eljárásokat, az EPC vállalkozók gyakran csökkenthetik:

• Szakképzett munkaerő-függőség
• Tetővízálló szakemberek
• A telepítési képzés összetettsége
• Tető előkészítési munkák

Ez segít javítani a telepítés méretezhetőségét a nagy projektek csővezetékeinél.

Jobb alkalmazkodás a meglévő épületekhez

Nem minden tető ideális áthatoló rendszerekhez.

Néhány meglévő épület rendelkezik:

• Korlátozott szerkezeti dokumentáció
• Öregedő vízálló rétegek
• Korlátozott fúrási engedélyek
• Összetett tetőtéri elrendezések

A nem áthatoló lapostetős napelemes ballaszt rögzítési rendszer nagyobb rugalmasságot biztosít ezekben a helyzetekben.

Ez az alkalmazkodóképesség különösen értékes az utólagos kereskedelmi tetőtéri projekteknél.

Alacsonyabb hosszú távú karbantartási költségek

A hosszú távú működési költségek többet számítanak, mint azt sok projektfejlesztő először gondolná.

Az alacsony költségű szerelési szerkezet, amely később vízszigetelési problémákat okoz, gyorsan megdrágulhat a projekt 20 éves életciklusa alatt.

A ballasztrendszerek segítenek csökkenteni:

• Szivárgás javítási költségek
• Vízálló membrán karbantartás
• Korrózióval kapcsolatos csere
• A tető hozzáférésének komplikációi

Idővel ez jelentősen javíthatja a projekt teljes ROI-ját.

Kritikus tervezési szempontok a lapostetős ballaszt PV-rendszereknél

A lapostetős napelemes ballaszt-rögzítési rendszer kívülről mechanikailag egyszerűnek tűnhet, de a megbízható kereskedelmi tetőtéri telepítés mögött meghúzódó mérnöki munka meglehetősen igényes.

Sok sikertelen tetőtéri PV-projektben nem maga a napelemmodul volt a probléma. A probléma általában az alulbecsült szélemelkedésből, a rossz tetőterhelési elemzésből, a vízelvezető akadályokból vagy a hosszú távú szerkezeti fáradtságból adódott, amelyet figyelmen kívül hagytak a tervezés korai szakaszában.

Ez az oka annak, hogy a tapasztalt EPC vállalkozók még a telepítés megkezdése előtt nagy figyelmet fordítanak a mérnöki számításokra.

Tetőszerkezeti teherbírás felmérése

Mielőtt bármilyen ballaszt napkollektoros állványrendszert választana, alaposan fel kell mérni a tetőszerkezeti kapacitást.

Ellentétben az áthatoló rendszerekkel, amelyek a terheket közvetlenül a szerkezeti rögzítési pontokba adják át, a ballasztrendszerek elosztják a súlyt a tetőfelületen. Ez különböző terhelési jellemzőket hoz létre, amelyek részletes elemzést igényelnek.

A tipikus tetőterhelési szempontok a következők:

• Holtterhelés a szerelőszerkezetből
• A napelem modul súlya
• Beton ballaszttömb súlya
• Ideiglenes karbantartási terhelés
• A szél okozta dinamikus terhelés
• Az esővíz felhalmozódásának hatása

Az utólagos beépítési projekteknél a szerkezeti dokumentáció néha hiányos vagy elavult. A régebbi ipari épületek olyan felújításokon eshettek át, amelyek megváltoztatták az eredeti terhelési viszonyokat.

Emiatt az EPC-csapatok gyakran a következőket hajtják végre:

• Helyszíni szerkezeti vizsgálat
• Magmintavétel
• Acél vastagság ellenőrzése
• Beton szilárdsági vizsgálata
• Tető lehajlásának értékelése

Az alacsony költségvetésű projektek egyik gyakori hibája, hogy a tetőtéri terhelési számításokat durva becslésként kezelik valódi mérnöki feladat helyett. Ez veszélyessé válhat a nagyméretű létesítményekben, ahol több száz tonna ballaszt van szétosztva a tetőn.

Szélterhelés és szélemelkedés elemzése

A szélemelés az egyik legkritikusabb mérnöki kihívás a nem áthatoló tetőtéri napelemes rendszerek számára.

A napelemsor lényegében úgy viselkedik, mint egy nagy, külső nyomásnak kitett aerodinamikai felület. Amikor a szél áthalad a tetőtéri modulokon, a felhajtóerők meglepően nagyok lehetnek, különösen a tető szélei és sarkai közelében.

Ez az oka annak, hogy a modern lapostetős napelemes ballaszt-rögzítő rendszer nagy hangsúlyt fektet az aerodinamikai optimalizálásra.

A professzionális szélterhelés-elemzés általában a következőket veszi figyelembe:

• Regionális szélsebesség adatok
• Épületmagasság
• Terep expozíciós kategória
• Tető széli zónái
• Parapet falmagasság
• Modul dőlésszöge
• Tömbtávolság

Erős szeles területeken a ballasztigény drámaian megnőhet, ha az aerodinamikai teljesítmény gyenge.

Például egy rosszul optimalizált 15°-os dőlésszögű szerkezet lényegesen több ballasztot igényelhet, mint egy alacsony profilú aerodinamikai kialakítás integrált szélterelőkkel.

Ez közvetlenül érinti:

• Tetőterhelési nyomás
• Szállítási költség
• Szerelési munka
• Projektgazdaságtan

A modern műszaki színvonalú rendszerek a légáramlás-szabályozás révén próbálják csökkenteni a ballasztigényt, nem pedig egyszerűen nagyobb súlyt.

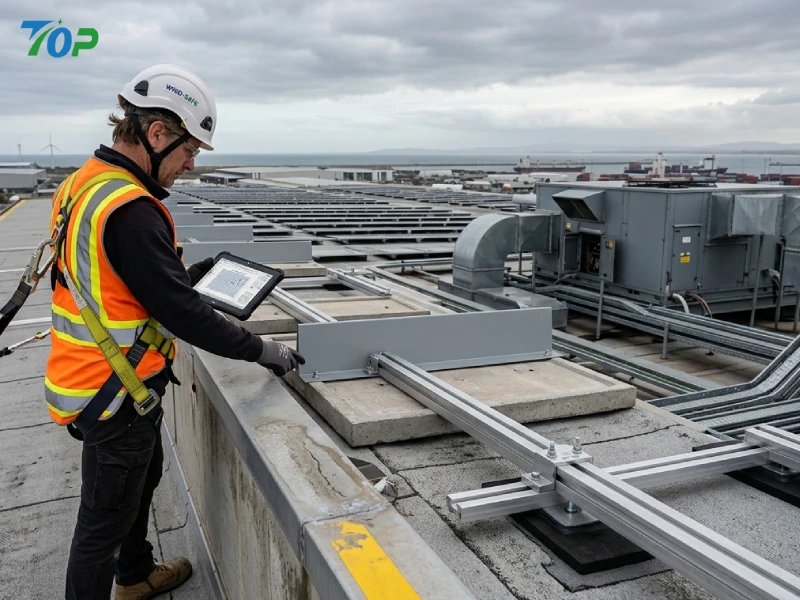

Miért igényelnek különös figyelmet a tető széli zónái?

Nem minden tetőtéri területen ugyanaz a szélnyomás.

A tetősarkok és a kerületi zónák erősebb felhajtóerőnek vannak kitéve, mivel a légáramlás felgyorsul az épület szélei körül. Ezek a területek gyakran megkövetelik:

• Kiegészítő ballaszt
• Alacsonyabb dőlésszögek
• Megerősített terelőlapok
• Csökkentett sortávolság

Az élzóna megerősítésének figyelmen kívül hagyása az egyik leggyakrabban előforduló tervezési hiba a tapasztalatlan tetőtéri PV projekteknél.

A tájfunnak kitett part menti régiókban a peremzóna meghibásodása lépcsőzetes szerkezeti károsodást okozhat a tömbben.

Előtét optimalizálási stratégia

Sokan azt feltételezik, hogy a ballasztrendszerek egyszerűen „betontömböket adnak hozzá, amíg a szerkezet stabil lesz”. A valóságban a professzionális ballasztoptimalizálás sokkal kifinomultabb.

A túlzott ballaszt több problémát okoz:

• Magasabb tetőterhelés
• Megnövekedett logisztikai költségek
• Hosszabb telepítési idő
• Nehezebb tetőtéri kezelés
• Magasabb szerkezeti megerősítési költségek

A jól megtervezett ballaszt napelemes rögzítőrendszer célja a stabilitás elérése a minimálisan szükséges ballasztsúly mellett.

Ez általában a következő módon valósítható meg:

• Aerodinamikus hátsó terelők
• Alsó modul dőlésszögek
• Továbbfejlesztett légáramlás szabályozás
• Optimalizált sortávolság
• Jobb szerkezeti geometria

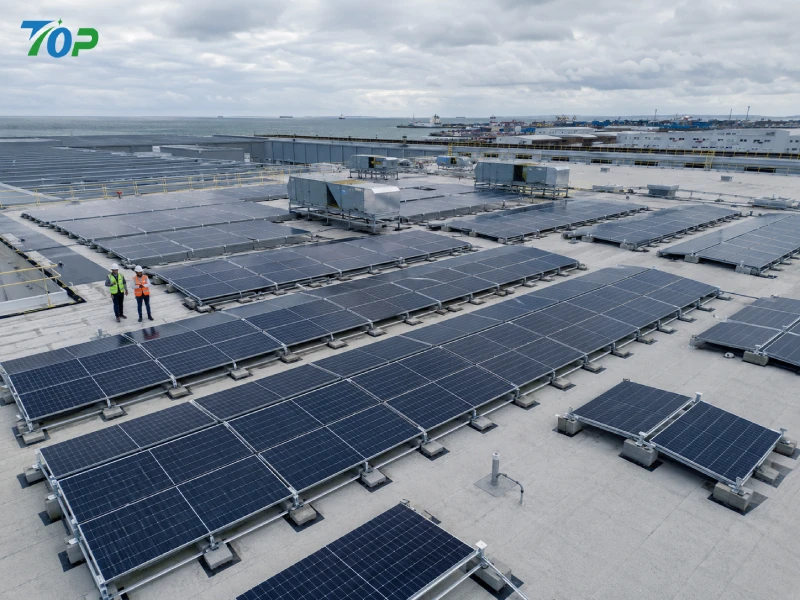

Az elmúlt években a kelet-nyugati irányú alacsony dőlésszögű rendszerek egyre népszerűbbek, mivel gyakran csökkentik a ballasztigényt, miközben javítják a tetőtéri helykihasználást.

Vízelvezetés és vízáramlás tervezése

A vízelvezetés tervezését néha alábecsülik a tetőtéri napelemes tervezés során.

A rosszul elhelyezett szerelőszerkezet akadályozhatja a víz áramlását és tócsás területeket képezhet a lapos tetőkön.

Idővel az állóvíz felgyorsulhat:

• A membrán öregedése
• Tető szivárgása
• Korrózió
• Szerkezeti romlás

A professzionális tetőtéri napelemes elrendezések ezért megfelelő vízelvezető utakat biztosítanak a szerelési sorok között.

Fontos vízelvezetési szempontok:

• A tető lejtésének iránya
• Lefolyó helye
• Túlfolyó utak

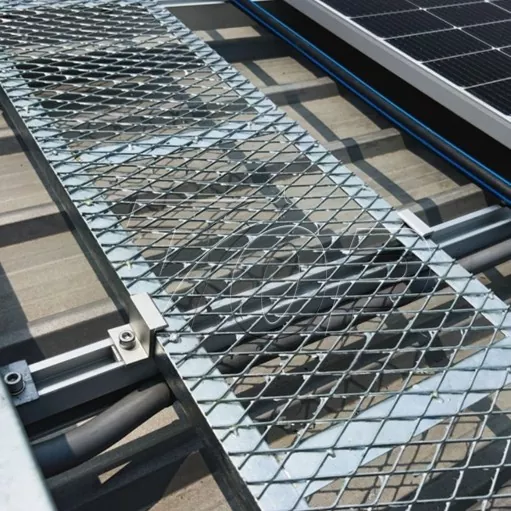

• Karbantartási hozzáférési útvonalak
• A törmelék felhalmozódásának veszélye

A heves esőzéses régiókban a vízelvezető távolság még fontosabbá válik.

Egyes EPC-vállalkozók ezt keményen megtanulták, miután hónapokkal a projekt befejezése után felfedezték az eltömődött vízelvezető rendszereket.

Hőtágulás és hosszú távú szerkezeti stabilitás

A kereskedelmi forgalomban lévő tetőtéri napelemes rendszerek teljes élettartamuk során folyamatos hőcikluson mennek keresztül.

A fémszerkezetek a nappali hőhatás során kitágulnak, és hűvösebb éjszakai körülmények között összehúzódnak. 20-25 év alatt ez az ismétlődő mozgás fáradtsági stresszt okozhat a kapcsolódási pontokon.

Az AL6005-T5 alumínium jó szerkezeti stabilitást biztosít, de a megfelelő táguláskezelés továbbra is elengedhetetlen.

A professzionális tervek általában a következőket tartalmazzák:

• Tágulási hézagok
• Csúszósín csatlakozások
• Szabályozott rögzítési nyomaték
• Rugalmas ízületi szerkezetek

Ha figyelmen kívül hagyjuk a hőmozgást, a hosszú távú problémák a következők lehetnek:

• Rögzítő lazítás
• Sín deformáció
• Stressztörés
• Modul bilincs elmozdulása

Ezek a problémák általában fokozatosan alakulnak ki, nem pedig azonnal, ezért a mérnöki tapasztalat nagyon fontos a tetőtéri napelemes szerkezetek tervezésében.

Tűzbiztonság és kábelkezelés

Ahogy a kereskedelmi tetőtéri napelemek kapacitása folyamatosan növekszik, a tűzbiztonsági előírások sok országban egyre szigorúbbak.

A modern ballaszt napelemes állványrendszereknek figyelembe kell venniük:

• Tűzvédelmi folyosók
• A kábelvezetés biztonsága
• Földelés folytonossága
• Sürgősségi karbantartási hozzáférés

A rossz kábelkezelés továbbra is meglepően gyakori az alacsony minőségű tetőtéri telepítéseknél.

A laza kábelvezetés végül a következőket okozhatja:

• UV károsodás
• Szigetelés kopása
• Víz expozíció
• Csatlakozó hiba

A professzionális EPC-szerelők általában a kábeltálcákat, az UV-álló kapcsokat és a megemelt útvonalakat építik be a rögzítési rendszerbe.

Erős szél és tengerparti tetőtéri kihívások: Hogyan csökkentik a kockázatot a műszaki minőségű ballasztrendszerek

Nem minden tetőtéri napelemes környezet egyformán igényes.

A tengerparti régiók és a tájfunnak kitett piacok sokkal nagyobb igénybevételnek vannak kitéve a tetőtéri napelemes rendszerekre, mint a szárazföldi gyenge szélű területeken. Ezekben a projektekben a szerelőszerkezet mérnöki minősége különösen fontossá válik.

Itt válnak szembetűnővé a fő különbségek az alacsony költségű szerelvényszállítók és a mérnöki központú gyártók között.

Miért olyan fontos a szélállóság a tetőtéri napelemeknél?

A földre szerelt napkollektoros rendszerek a terhelést közvetlenül a mély alapokra helyezik át. A tetőtéri rendszerek eltérően működnek.

Lapos tetőn a napelemsor teljes mértékben ki van téve a külső légáramlásnak, miközben elsősorban a ballasztsúlyra és az aerodinamikai szabályozásra támaszkodik a stabilitás érdekében.

Erős szél esetén a felszálló nyomás gyorsan növekedhet.

A tájfun események további kihívásokat jelentenek, mivel a szélirány dinamikusan változik. Ez azt jelenti, hogy a tetőtéri tömbök a következőket tapasztalhatják:

• Negatív nyomásemelkedés
• Turbulens oldalterhelés
• Vibrációs fáradtság
• Egyenetlen nyomáseloszlás

Ha a szerkezeti kialakításból hiányzik az aerodinamikai optimalizálás, a ballasztigények túlzottan magasak lesznek.

Aerodinamikus szélterelő kialakítás

A modern, nem áthatoló tetőtéri napelemes rendszerek gyakran használnak hátsó szélterelőket a légáramlási viselkedés javítására.

Ezeknek a terelőknek nem pusztán kozmetikai célja. Feladatuk, hogy csökkentsék a turbulens légáramlást a modulok alatt.

Megfelelő légáramlás-szabályozás nélkül a szél erős szívóhatást válthat ki a napelemek alatt, ami drámai módon növeli a felhajtóerőt.

A jól megtervezett terelők segítenek:

• Csökkentse a hátsó turbulenciát
• Alacsonyabb emelési nyomás
• Csökkentse a ballasztigényt
• A szerkezeti stabilitás javítása

Egyes mérnöki tanulmányokban az aerodinamikai optimalizálás több mint 20%-kal csökkentette a ballasztszükségletet, bár a tényleges eredmények a projekt állapotától függően változnak.

Alacsony dőlésszögű tervezési trendek

Sok régebbi tetőtéri napelemes rendszer viszonylag meredek dőlésszöget alkalmazott az energiatermelés maximalizálása érdekében.

Manapság a kereskedelmi tetőtéri tervezés prioritásai megváltoznak.

Számos ipari háztető esetében az EPC vállalkozók most a következőket részesítik előnyben:

• Alacsonyabb dőlésszögek
• Nagyobb modulsűrűség
• Csökkentett szélterhelés
• Kisebb ballasztsúly

Ez a tendencia különösen jól látható a kelet-nyugati tetőtéri napelemes elrendezéseknél.

Míg az alacsony dőlésszögű rendszerek kis mértékben csökkenthetik a modulonkénti csúcstermelési hatékonyságot, gyakran javítják a teljes tetőtéri energiatermelést azáltal, hogy nagyobb telepítési sűrűséget tesznek lehetővé.

A kereskedelmi projektekben a teljes tetőtéri ROI általában fontosabb, mint az elméleti modulszintű hatékonyság.

Korrózióállóság tengerparti környezetben

A tengerparti projektek egy másik nagy kihívást jelentenek: a korróziót.

A sóval terhelt levegő felgyorsítja az anyagromlást, különösen a fém kötőelemekben és a rosszul védett acél alkatrészekben.

Ez az oka annak, hogy a kiváló minőségű tetőtéri napelemes rendszerek általában:

• AL6005-T5 alumínium sínek
• SUS304 rozsdamentes acél hardver
• Eloxált felületkezelés
• Korrózióálló bevonatok

Az alacsony minőségű kötőelemek kezdetben elfogadhatónak tűnhetnek a telepítés során, de nedves sós körülmények között sokkal gyorsabban romlanak.

Ha a csatlakozási pontok körül korrózió alakul ki, a hosszú távú szerkezeti megbízhatóság gyorsan csökken.

Erős szeles tetőtéri projektekben használt valódi mérnöki intézkedések

A tapasztalt EPC-vállalkozók általában több mérnöki stratégiát alkalmaznak egyszerre, ahelyett, hogy csak a ballasztsúlyra hagyatkoznának.

A tipikus megerősítési módszerek a következők:

• Továbbfejlesztett peremelőtét
• További szélterelők
• Csökkentett modul dőlésszög
• Optimalizált sortávolság
• Megerősített vasúti összeköttetések
• Továbbfejlesztett szerkezeti merevítés

Egyes tengerparti projektekben a mérnökök a tetőtéri tömböket külön aerodinamikai zónákra is osztják a nyomáseloszlás jobb kezelése érdekében.

Az ilyen típusú projekt-specifikus mérnöki optimalizálás egyre fontosabbá válik, ahogy a kereskedelmi tetőtéri napelemes rendszerek folyamatosan bővülnek.

Kelet-nyugat vs déli fekvésű ballaszt elrendezés: melyik a jobb?

A megfelelő elrendezés kiválasztása nagy hatással van a tetőtéri teljesítményre, a ballasztigényre, a telepítési sűrűségre és a projekt gazdaságosságára.

A kereskedelmi tetők esetében a két leggyakoribb megközelítés a következő:

• Déli fekvésű billenőrendszerek
• Kelet-Nyugat alacsony dőlésszögű rendszerek

Egyik megközelítés sem egyetemesen jobb. A legjobb megoldás a projekt prioritásaitól és a tető körülményeitől függ.

Déli fekvésű elrendezés előnyei

A déli fekvésű tömbök hagyományosan uralták a kereskedelmi tetőtéri napelemes projekteket, mivel maximalizálják a napsugárzást a csúcsidőben.

Az előnyök közé tartozik:

• Magasabb csúcsgenerációs teljesítmény
• Erős téli termelési teljesítmény
• Ismert műszaki tervezési szabványok
• Egyszerű elektromos tervezés

A déli fekvésű rendszerek azonban általában megkövetelik:

• Nagyobb sortávolság
• Magasabb dőlésszögek
• Több ballasztsúly
• Nagyobb szélterhelés

Ezek a korlátozások észrevehetőbbé válnak a szűkös kereskedelmi háztetőkön.

Kelet-nyugati ballaszt elrendezés előnyei

A kelet-nyugati rendszerek egyre népszerűbbek a nagy kereskedelmi és ipari tetők esetében.

Ez az elrendezés egymás mellett helyezi el a modulokat viszonylag alacsony dőlésszöggel.

A tervezés számos fontos előnnyel rendelkezik:

• Magasabb tetőkihasználtság
• Csökkentett sorok közötti árnyékolás
• Alacsonyabb előtét követelmények
• Jobb aerodinamikai viselkedés
• Kiegyensúlyozottabb napi teljesítmény

Mivel a sortávolság jelentősen csökkenthető, a teljes beépített tetőkapacitás gyakran megnő.

A logisztikai központok és a gyári háztetők esetében ez jelentősen javíthatja a projekt általános gazdaságosságát.

Kereskedelmi tetőtéri megtérülési szempontok

A közüzemi méretű földi napelemes projekteknél gyakran az egyes modulok teljesítményének maximalizálása az elsődleges cél.

A kereskedelmi háztetők eltérően működnek.

A legtöbb C&I tetőtéri projektet a rendelkezésre álló tetőterület korlátozza, nem pedig a modulok elérhetősége.

Emiatt az EPC-vállalkozók egyre inkább értékelik:

• Teljes tetőtéri generáció
• Beépítési sűrűség
• A szerkezeti terhelés hatékonysága
• Saját fogyasztás egyeztetése
• Projekt megtérülési ideje

A kelet-nyugati rendszerek gyakran jól teljesítenek ezekben a kategóriákban, különösen a nappali ipari villamosenergia-fogyasztási profilok esetében.

Melyik elrendezés ma elterjedtebb?

A jelenlegi piaci trendek azt mutatják, hogy a kelet-nyugati irányú ballaszt napelemes rögzítőrendszerek egyre inkább elterjednek a nagy kereskedelmi tetőkhöz.

Ez különösen igaz a következőkre:

• Raktártetők
• Elosztó központok
• Nagy gyártóüzemek
• Lapos logisztikai létesítmények

Ennek ellenére továbbra is gyakoriak a déli fekvésű rendszerek, ahol:

• A tetőfelület elegendő
• A maximális csúcstermelés prioritást élvez
• Fontos a hóhullás
• A helyi villamosenergia-árazás a déli termelést részesíti előnyben

Végső soron a professzionális tetőtéri PV-tervezésnek mindkét elrendezést értékelnie kell a tervezési szakaszban, ahelyett, hogy minden projektre standard megoldást alkalmazna.

Tanúsítványok és anyagszabványok, amelyeket a B2B vásárlóknak ellenőrizniük kell

A kereskedelmi tetőtéri napelemes projektekben a rögzítőszerkezet várhatóan több mint 20 évig működőképes marad folyamatos kültéri expozíció mellett. Sok beszerzési döntés azonban továbbra is elsősorban rövid távú ár-összehasonlítás alapján születik.

A tapasztalt EPC-vállalkozók tudják, hogy ez a megközelítés később költségessé válhat.

Az anyagminőség, a gyártási konzisztencia és a tanúsítási szabványok közvetlenül befolyásolják:

• Szerkezeti megbízhatóság
• A telepítés hatékonysága
• Hosszú távú korrózióállóság
• Karbantartási gyakoriság
• Projekt garanciális kockázat

Emiatt a mérnök-központú vásárlók általában sokkal többet értékelnek, mint az alap árajánlati ár.

Miért befolyásolja közvetlenül az anyagminőség az életciklus költségeit?

A tetőre szerelhető napelemes rendszer folyamatosan működik UV-sugárzásnak, termikus ciklusnak, esővíznek, szélvibrációnak és környezetszennyezésnek.

A gyengébb minőségű anyagok még mindig átmennek a rövid távú telepítési ellenőrzéseken, miközben idővel lassan romlanak.

Az alacsony minőségű alkatrészek által okozott gyakori hosszú távú problémák a következők:

• A rögzítőelemek korróziója
• Sín deformáció
• A bilincs repedése
• Csatlakozás lazítása
• Galvanikus korrózió
• Idő előtti szerkezeti fáradtság

Amint a tető korróziója elkezdődik, a karbantartás sokkal bonyolultabbá válik, mivel a tetőre való hozzáférés önmagában munkaerő- és biztonsági költségeket jelent.

Ez az oka annak, hogy a kereskedelmi tetőtéri projektek egyre inkább az életciklus-értéket helyezik előtérbe a kezdeti beszerzési megtakarítások helyett.

Az AL6005-T5 alumíniumötvözet előnyei

Az AL6005-T5 alumíniumötvözetet széles körben használják a mérnöki minőségű ballaszt napelemes rögzítőrendszerekben, mert erős egyensúlyt kínál a szerkezeti teljesítmény és a súlyhatékonyság között.

A hagyományos szénacél szerkezetekkel összehasonlítva az alumínium számos előnnyel rendelkezik a tetőtéri telepítéseknél.

• Kisebb szállítási súly
• Könnyebb tetőtéri kezelés
• Erős korrózióállóság
• Jó mechanikai szilárdság
• Hosszú kültéri tartósság

A szerelők számára a könnyebb szerkezeti elemek javítják a telepítési sebességet és csökkentik a dolgozók fáradtságát a tetőn történő telepítés során.

Egy másik fontos előny a korróziós viselkedés. Az alumínium természetesen oxidvédő réteget képez, amely segít a hosszú távú kültéri stabilitás javításában nedves környezetben.

Ez különösen értékes a part menti ipari projekteknél, ahol a korróziónak való kitettség lényegesen agresszívabb.

Miért fontosak a SUS304 rozsdamentes acél kötőelemek?

A rögzítőelemek a tetőtéri napelemes rendszer legkisebb alkatrészei közé tartoznak, de a legfontosabbak is.

Az alacsony minőségű csavarok kezdetben azonosnak tűnhetnek a beszerelés során, de hosszú távú teljesítményük drámaian eltérhet.

A SUS304 rozsdamentes acél hardvert általában előnyben részesítik, mert az alábbiakat kínálja:

• Kiváló rozsdagátló teljesítmény
• Magas kültéri tartósság
• Stabil mechanikai szilárdság
• Csökkentett karbantartási kockázat

Kereskedelmi tetőtéri projekteknél a csatlakozás megbízhatósága nagyon fontos, mert a vibráció, a hőtágulás és a szélterhelés folyamatosan megterheli a rögzítési pontokat.

Ha a kötőelemek idővel korrodálódnak vagy meglazulnak, a szerkezeti stabilitás fokozatosan csökken.

A part menti létesítmények esetében egyes projektek akár magasabb korrózióállóságú anyagokra is áttérhetnek a környezeti expozíciós feltételektől függően.

Kulcsfontosságú tanúsítványok nemzetközi kereskedelmi napenergia-projektekhez

A globális EPC vállalkozók és forgalmazók egyre gyakrabban igényelnek nemzetközileg elismert tanúsítványokat, mielőtt jóváhagyják a szerelési rendszerek szállítóit.

Ezek a tanúsítványok segítenek ellenőrizni:

• Gyártási minőségellenőrzés
• Anyag konzisztencia
• Szerkezeti biztonsági előírások
• A megfelelőség tesztelése
• Nyomon követési rendszerek

A nemzetközi fotovoltaikus projektekben kért általános tanúsítványok a következők:

• TUV minősítés
• ISO9001 minőségirányítás
• SGS anyagvizsgálat
• CE megfelelőség

Sok EPC-cégnél a tanúsítás felülvizsgálata ma már a beszállítói minősítési eljárások szokásos része.

Nagy kereskedelmi projektekben a dokumentáció minősége csaknem annyira befolyásolhatja a beszerzési döntéseket, mint az árképzés.

Miért válik egyre fontosabbá a gyártás nyomon követhetősége?

Ahogy a tetőtéri fotovoltaikus projektek egyre nagyobbak és műszakilag egyre igényesebbek, a vásárlók egyre inkább a gyártás nyomon követését kívánják.

Ez a következőket tartalmazza:

• Anyagtétel-nyilvántartás
• Az extrudálás minőségének ellenőrzése
• Felületkezelési dokumentáció
• Mechanikai vizsgálati jelentések
• A rögzítőelemek beszerzésének ellenőrzése

A professzionális gyártók jellemzően szigorú minőségellenőrzési rendszereket tartanak fenn a gyártás során, ahelyett, hogy csak a végső ellenőrzésekre hagyatkoznának.

Ez különösen fontos az elosztók és az EPC-vállalkozók számára, akik több MW-os projektvezetékeket kezelnek több országban.

Gyakori hibák a lapostetős ballaszt napelemes projekteknél

A kereskedelmi tetőtéri napelemes rendszerek jelentősen javultak az elmúlt évtizedben, de még mindig gyakran előfordulnak telepítési hibák, különösen az agresszíven alacsony költségű projekteknél.

E problémák közül sok elkerülhető megfelelő tervezéssel.

A tetőterhelési korlátok figyelmen kívül hagyása

Az egyik legsúlyosabb hiba a tetőterhelési korlátozások alábecsülése.

Mivel a ballasztrendszerek az elosztott súlytól függenek, a telepítők néha azt feltételezik, hogy „a tető valószínűleg elbírja”.

Ez nem professzionális mérnöki megközelítés.

A túlterhelés kockázata súlyosabbá válik, ha:

• Az épületek régebbiek
• A szerkezeti rajzok hiányosak
• Korábbi tetőtéri módosítások léteznek
• Már megtörténik a víztócsázás

Egyes utólagos beépítési projektekben a túlzott ballasztterhelés költséges szerkezeti megerősítést igényelt, miután a telepítési tervezés már befejeződött.

Helytelen szélzóna számítások

A szélterhelési hibák továbbra is a tetőtéri napelem szerkezeti meghibásodásának egyik leggyakoribb oka világszerte.

Gyakran előfordulnak problémák, amikor a telepítők:

• Használjon általános ballasztszámításokat
• Figyelmen kívül hagyja a tetőszél-emelési zónákat
• Alulbecsülje a helyi szélterhelést
• Nem sikerült optimalizálni az aerodinamikai kialakítást

A tájfunnak kitett régiókban még a viszonylag kis tervezési hibás számítások is nagyon nagy felhajtóerő-különbségeket okozhatnak.

A professzionális tetőtéri PV-mérnököknek mindig projektspecifikus szélelemzést kell használniuk, nem pedig a korábbi telepítésekből származó feltételezéseket.

Tetőtéri vízelvezető rendszerek blokkolása

A vízelvezető akadályozás egy másik meglepően gyakori probléma.

A rosszul megtervezett szerelési elrendezések zavarhatják:

• Lefolyó utak
• Túlfolyó rendszerek
• Karbantartási hozzáférési útvonalak

Ez végül álló víz felhalmozódását eredményezheti a szerkezet körül.

A hosszú távú töprengés felgyorsulhat:

• Tetőhártya öregedés
• Szivárgás kialakulása
• Korrózió
• Szerkezeti romlás

A professzionális EPC-csapatok általában megvizsgálják a tetőtéri vízelvezetés viselkedését, mielőtt véglegesítenék az elrendezést.

Gyenge minőségű kötőelemek használata

A rögzítőelemek minőségével kapcsolatos problémák általában nem azonnal jelentkeznek a beszerelés után.

Ehelyett a meghibásodások fokozatosan, több év alatt alakulnak ki:

• Korrózió
• Termikus kerékpározás
• A szél vibrációja
• Nedvesség expozíció

A gyengébb minőségű hardver kezdetben némileg csökkentheti a beszerzési költségeket, de a hosszú távú karbantartási költségek gyorsan meghaladhatják ezeket a megtakarításokat.

A műszaki színvonalú tetőtéri napelemes rendszerek esetében a rögzítőelemek minőségét soha nem szabad másodlagos problémaként kezelni.

Rossz kábelkezelési tervezés

A kábelkezelés minősége erősen befolyásolja a tető hosszú távú megbízhatóságát.

A rossz elvezetés a kábeleket a következőknek teheti ki:

• Álló víz
• UV sugárzás
• Mechanikai kopás
• Éles fém élek
• Állati beavatkozás

A professzionális telepítések általában integrálják:

• Megemelt kábelvezetés
• UV-álló klipek
• Dedikált kábeltálcák
• Tisztítsa meg a karbantartási hozzáférési útvonalakat

A jól szervezett tetőtéri kábelkezelés a jövőbeni ellenőrzések hatékonyságát is javítja.

Hogyan csökkenthetik az EPC vállalkozók a projekt költségeit az optimalizált előtétrögzítési kialakítással

A projekt költségeinek csökkentése nem mindig jelenti a legolcsóbb rögzítőrendszer megvásárlását.

A kereskedelmi forgalomban lévő tetőtéri napelemeknél a műszaki optimalizálás gyakran nagyobb hosszú távú megtakarítást eredményez, mint az alacsony kezdeti beszerzési ár.

MW-onkénti telepítési idő csökkentése

A telepítés sebessége közvetlenül befolyásolja az EPC jövedelmezőségét.

Egy jól megtervezett lapostetős napelemes ballasztrögzítő rendszer csökkentheti:

• Tető előkészítési munkák
• A telepítés bonyolultsága
• Vízálló kezelési eljárások
• Munkaügyi követelmények

Az előre összeszerelt szerkezeti elemek szintén javítják a telepítés hatékonyságát, különösen a nagy raktártetős projekteknél.

A több MW-os kereskedelmi létesítményeknél a telepítési hatékonyság szerény javulása is jelentős munkaerő-megtakarítást eredményezhet.

Alacsonyabb vízszigetelés javítási költségek

A tetőszivárgási viták nemcsak anyagilag, hanem működésileg is költségesek.

Az értékesítés utáni vízálló hibaelhárítás a következőket foglalhatja magában:

• További helyszíni szemle
• Tetőhártya javítás
• Működési megszakítás
• Ügyfélkapcsolati kár

A nem áthatoló ballasztrendszerek jelentősen csökkentik ezeket a hosszú távú kötelezettségeket.

Egyszerűsített logisztika és konténerbetöltés

A modern tetőtéri fotovoltaikus projektek egyre inkább a logisztikai hatékonyságra összpontosítanak.

Az optimalizált szerkezeti tervezés csökkentheti:

• Szállítási mennyiség
• Konténer hulladék hely
• Anyagkezelési nehézség
• Helyszíni válogatási idő

A nemzetközi szállítmányokat kezelő globális EPC-vállalkozók számára a logisztikai optimalizálás közvetlenül befolyásolja a projekt általános költségszabályozását.

Szabványos alkatrészkészlet

A forgalmazók és az EPC-cégek előnyben részesítik a magas komponens-kompatibilitású rendszereket, mivel a szabványos készlet csökkenti a működési bonyolultságot.

Az univerzális bilincsek, sínek és szerkezeti kiegészítők használata több tetőtéri projektben megkönnyíti:

• Raktárkezelés
• Pótalkatrész készlet
• Szerelő képzés
• A jövőbeni karbantartás támogatása

Ez az egyik oka annak, hogy a moduláris előtétrögzítő rendszerek továbbra is egyre népszerűbbek a nagyszabású kereskedelmi alkalmazásokban.

Hogyan válasszunk megbízható előtét napelem-szerelő gyártót

Nem minden napelem-beszállító működik azonos mérnöki szinten.

Egyes gyártók elsősorban az árban versenyeznek, míg mások a hosszú távú szerkezeti megbízhatóságra és az EPC projekttámogatásra helyezik a hangsúlyt.

A kereskedelmi tetőtéri projekteknél a különbség nagyon fontossá válik.

Mérnöki képességek értékelése

A professzionális szerelvénygyártónak az alapvető termékrajzoknál többet kell biztosítania.

A mérnöki támogatási képességek a következőket foglalhatják magukban:

• Szélterhelés számítások
• Strukturális elemzési jelentések
• Projekt-specifikus előtét optimalizálás
• CAD elrendezési rajzok
• BIM kompatibilitás
• Vízelvezetés tervezési ajánlások

Az erős műszaki támogatás gyakran jelentősen csökkenti a projekt kockázatát mind a tervezési, mind a telepítési szakaszban.

Gyártási minőségértékelés

A gyártás következetessége közvetlenül befolyásolja a telepítés minőségét.

A gyenge extrudálási pontosság vagy a furatok pontatlan pozicionálása a következőket okozhatja:

• Telepítési késések
• Igazítási problémák
• Rögzítő stressz problémák
• Mezőmódosítási követelmények

A professzionális gyártók általában a következőket tartják fenn:

• Szigorú extrudálási tűrések
• Felületkezelési vizsgálat
• A kötőelem minőségének ellenőrzése
• Anyagkövetési rendszerek

Az ellátási lánc megbízhatósága

A szállítási megbízhatóság nagyon fontos a kereskedelmi tetőtéri napelemeknél.

Az építési ütemterveket gyakran szorosan összehangolják:

• Modul szállítás
• Inverter telepítés
• Elektromos alvállalkozók
• Tetőbejárati ablakok

A késleltetett szerelőszerkezet-szállítás hatással lehet a teljes EPC ütemezésre.

Emiatt sok nemzetközi vásárló értékeli a következőket:

• Termelési kapacitás
• Az átfutási idő stabilitása
• Export tapasztalat
• Csomagolási szabványok
• Konténerbetöltés optimalizálás

Miért részesítik előnyben az EPC vállalkozók az egyablakos beszállítókat?

A különálló mérnöki cégek, gyártók és logisztikai szolgáltatók kezelése növeli a kommunikáció bonyolultságát.

Az egyablakos napelem-szerelési beszállítók segítenek leegyszerűsíteni:

• Műszaki kommunikáció
• Mérnöki átdolgozások
• Beszerzési koordináció
• Szállítás menedzsment
• Értékesítés utáni támogatás

A gyorsan mozgó kereskedelmi tetőtéri projekteknél az integrált támogatás jelentősen javíthatja a végrehajtás hatékonyságát.

Miért választják a globális EPC vállalkozók a TopFence napelemes szerelési rendszereket?

Ahogy a tetőtéri fotovillamos projektek egyre nagyobbak és műszakilag igényesebbek, az EPC-vállalkozók egyre inkább előnyben részesítik azokat a beszállítókat, amelyek a mérnöki képességeket a stabil gyártási minőséggel ötvözik.

A TopFence a kereskedelmi és ipari fotovoltaikus rögzítőrendszerekre összpontosít, amelyeket valós telepítési körülményekhez terveztek, nem pedig pusztán elméleti szerkezeti modellekre.

Mérnök-orientált termékfejlesztés

A modern tetőtéri projektekhez többre van szükség, mint a szabványos rögzítőelemekre.

A TopFence ballaszt napelemes rögzítőrendszereket a következőkre fektetve fejlesztették ki:

• A telepítés hatékonysága
• Szélellenállás optimalizálás
• Vízálló tetővédelem
• Szerkezeti stabilitás
• Hosszú távú kültéri tartósság

A vállalat folyamatosan optimalizálja az aerodinamikai teljesítményt, hogy csökkentse a szükségtelen ballasztigényt, miközben fenntartja a projekt biztonságát.

Kiváló minőségű anyagok szabványai

A TopFence rendszerek általában a következőket használják:

• AL6005-T5 alumíniumötvözet
• SUS304 rozsdamentes acél rögzítők
• Korrózióálló felületkezelés
• Szigorú minőség-ellenőrzési eljárások

Ezek az anyagszabványok segítenek a hosszú távú megbízhatóság javításában az igényes tetőtéri környezetekben, beleértve a tengerparti ipari régiókat is.

Személyre szabott szerkezeti tervezési támogatás

A kereskedelmi tetőtéri projektek ritkán követnek azonos feltételeket.

A TopFence projektorientált mérnöki segítséget nyújt, beleértve:

• Előtét optimalizálási elemzés
• Szélterhelés számítások
• CAD szerkezeti elrendezések
• Konténer rakodás tervezése
• Telepítési javaslatok

Ez a támogatás segít az EPC vállalkozóknak javítani a projekt hatékonyságát, miközben csökkenti a telepítés bizonytalanságát.

Globális ellátási képesség az EPC és a forgalmazók számára

A forgalmazók és a nagy EPC-vállalkozók számára az ellátás stabilitása nagyon fontos.

A TopFence támogatja:

• Tömeges kereskedelmi megrendelés
• OEM/ODM együttműködés
• Nemzetközi projekt szállítás
• Optimalizált csomagolási megoldások
• Nagyszabású tetőtéri telepítési támogatás

Ahogy a tetőtéri napelemek kereskedelmi forgalomban is folyamatosan terjednek világszerte, a mérnöki szempontú szerelési megoldások egyre fontosabbá válnak a projektek hosszú távú sikere szempontjából.

GYIK – Lapostetős napelemes ballasztrögzítő rendszerek

Q1. Fúrás nélkül is fel lehet szerelni napelemeket lapostetőre?

Igen. A lapostetős szolár ballaszt rögzítési rendszer lehetővé teszi a fotovoltaikus modulok beszerelését anélkül, hogy áthatolnának a tetőmembránon. A szerkezet ballasztsúlyt és aerodinamikai stabilitást használ a horgonycsavarok helyett.

Q2. Általában mekkora ballasztsúly szükséges?

A ballaszt követelmények a szélsebességtől, az épület magasságától, a tető kitettségétől, a dőlésszögtől és a helyi műszaki szabványoktól függően változnak. Minden projekthez professzionális szerkezeti számítások szükségesek, mivel a tetőtéri feltételek jelentősen eltérnek egymástól.

Q3. Biztonságosak a ballasztrögzítő rendszerek a tájfun régiókban?

A mérnöki szintű ballasztrendszerek biztonságosan működhetnek erős szélű régiókban, ha megfelelően tervezték őket. A szélcsatorna optimalizálása, az aerodinamikai terelők, az élzóna megerősítése és a megfelelő ballaszt számítások elengedhetetlenek a tájfunnak kitett területeken.

Q4. A ballasztrendszerek károsítják a tetőmembránokat?

A megfelelően megtervezett rendszerek védő EPDM gumibetéteket használnak a közvetlen nyomás és a súrlódás okozta károk csökkentése érdekében. Az áthatoló rendszerekhez képest a ballasztszerkezetek általában sokkal alacsonyabb vízszigetelési kockázatot jelentenek.

Milyen tetőtípusok alkalmasak előtét napkollektoros rendszerekhez?

A ballasztrendszereket általában a következőkön használják:

• Beton lapos tetők
• TPO membrán tetők
• PVC tetők
• EPDM tetők
• Bitumenes lapostetők

A beépítés előtt azonban mindig szükség van a szerkezeti terhelés értékelésére.

Miért egyre népszerűbbek a kelet-nyugati elrendezések?

A kelet-nyugati elrendezés javítja a tető kihasználtságát, csökkenti a sortávolságot, és gyakran csökkenti a ballasztigényt. Számos kereskedelmi háztető esetében jobb teljes energiasűrűséget és jobb projekt ROI-t biztosítanak.

Következtetés

A kereskedelmi tetőtéri napelemipar gyorsan fejlődik, és ezzel együtt a szerelési rendszerekre vonatkozó elvárások is változnak.

Manapság a lapostetős napelemes ballaszt-rögzítési rendszert már nem egyszerűen „fúrás nélküli alternatívának” tekintik. Átfogó mérnöki megoldássá vált, amely a következőkre összpontosít:

• Vízálló tetővédelem
• A telepítés hatékonysága
• Szélellenállás optimalizálás
• Hosszú távú szerkezeti megbízhatóság
• Életciklus költségcsökkentés

Az EPC vállalkozók számára a megfelelő előtét napkollektoros állványrendszer kiválasztása jelentősen csökkentheti a projekt kockázatát, miközben javítja az építés hatékonyságát és az ügyfelek elégedettségét.

A forgalmazók és a kereskedelmi épületek tulajdonosai számára a mérnöki szintű rögzítőrendszerek erősebb, hosszú távú működési stabilitást és alacsonyabb karbantartási kitettséget biztosítanak a fotovoltaikus projekt teljes életciklusa alatt.

Ahogy a tetőn elhelyezett napelemek világszerte folyamatosan terjednek gyárakban, raktárakban, logisztikai központokban és ipari létesítményekben, a professzionálisan megtervezett, nem áthatoló rögzítőrendszerek egyre fontosabb szerepet fognak játszani a kereskedelmi fotovoltaikus infrastruktúrában.

Mérnöki szintű előtét napelemes szerelési megoldásra van szüksége következő tetőtéri PV projektjéhez?

A TopFence testreszabott, nem áthatoló tetőtéri napelem-szerelési megoldásokat kínál a globális EPC-vállalkozók, forgalmazók és kereskedelmi napelem-fejlesztők számára.

A támogatási szolgáltatások közé tartozik:

• Projekt-specifikus előtét optimalizálás
• Szélterhelés számítás támogatása
• CAD elrendezési rajzok
• OEM/ODM gyártás
• Konténerbetöltés optimalizálás
• Globális logisztikai koordináció
• Műszaki mérnöki tanácsadás

Legyen szó raktári tetőtéri telepítésről, ipari gyári napelemes projektről vagy nagyszabású kereskedelmi napelemes telepítésről, egy megbízható mérnöki partner kiválasztása jelentős változást hozhat a projekt hosszú távú teljesítményében.
