Napelemes PV szerelőrendszer korrózióállósági besorolása: C3-tól C5-ig

Ahogy a napelemek globális elterjedése felgyorsul a tengerparti régiókban, az ipari háztetőkön, a mezőgazdasági létesítményekben és a közüzemi méretű fotovoltaikus gazdaságokban, a napelemes szerelési rendszerkorrózióállóságfigyelmen kívül hagyása lehetetlenné vált. Az EPC-vállalkozók, napelem-szerelők és fotovoltaikus elosztók számára a nem megfelelő korrózióvédelmi szint megválasztása idő előtti szerkezetromláshoz, vízszivárgáshoz, költséges karbantartáshoz, garanciális vitákhoz, sőt a rendszer teljes meghibásodásához vezethet jóval a tervezett 25 éves életciklus előtt.

Napjaink napelemes projektjei már nem korlátozódnak száraz szárazföldi környezetekre. Több létesítményt telepítenek olyan zord körülmények között, amelyek ki vannak téve sópermetnek, savas esőnek, ipari szennyező anyagoknak, ammóniakibocsátásnak, trópusi páratartalomnak és szélsőséges hőmérséklet-ingadozásoknak. Ilyen körülmények között a rosszul megtervezett tartószerkezet néhány éven belül korrodálódhat, ami közvetlenül befolyásolja a projekt ROI-ját és a hosszú távú működési stabilitást.

Ezért a megértésnapelemes szerelési rendszer korrózióállóságaA besorolások – különösen a C3, C4 és C5 besorolások közötti különbségek – elengedhetetlenné váltak a modern szolártechnika számára. Ezek az ISO 12944 nemzetközi szabványokon alapuló korróziós kategóriák segítenek meghatározni, hogy a szerelési szerkezeteket hogyan kell megtervezni, bevonni és védeni a környezeti súlyosságnak megfelelően.

A professzionális napelem-szerelők számára a megfelelő korróziógátló napelemes állványok kiválasztása a következőket jelenti:

• Gyorsabb és biztonságosabb telepítési hatékonyság
• Csökkentett értékesítés utáni karbantartás
• Fokozott vízállóság
• Hosszabb szerkezeti élettartam
• Jobb ellenállás a part menti és ipari korrózióval szemben
• Magasabb vásárlói elégedettség és garanciális biztonság

A fotovillamos nagykereskedők és forgalmazók számára a korrózióálló rögzítőrendszerek további kereskedelmi előnyöket biztosítanak:

• Alacsonyabb készletkockázat az univerzális rendszerkompatibilitás révén
• Magasabb értékű minősített termékek
• Csökkentett csereigények
• Jobb versenyképesség a nagyszabású pályázatokon
• Javított hírnév az EPC ügyfelek körében

Ebben az átfogó útmutatóban a következőket vizsgáljuk:

• A C3, C4 és C5 korróziós besorolás jelentése
• Hogyan vonatkozik az ISO 12944 a fotovoltaikus rögzítőrendszerekre?
• A legjobb korróziógátló anyagok napelemes szerkezetekhez
• A horganyzott acél és az alumínium rögzítőrendszerek közötti különbségek
• Hogyan válasszuk ki a megfelelő korrózióvédelmi szintet a projekthez
• Miért befolyásolja közvetlenül a korrózióállóság a telepítés megbízhatóságát és a megtérülést?

Akár reklámot terveztetőtéri napelemsor,horganyzott napelemes tartószerkezet beszerzése part menti telepítéshez, vagy tengeri minőségű napelemes állványrendszerek értékelése közüzemi méretű projektekhez, ez az útmutató segít műszakilag megalapozott és pénzügyileg fenntartható döntések meghozatalában.

Mit jelent a C3, C4 és C5 korróziós besorolás a napelemes rögzítőrendszerekben?

A korróziós besorolásokat annak meghatározására használják, hogy a működési környezet mennyire agresszív a fémszerkezetekkel szemben. A fotovoltaikus mérnöki munkában ezek a besorolások segítenek meghatározni, hogy mely anyagokat, bevonatokat, kötőelemeket és szerkezeti kezeléseket kell használni egy napelemes rendszerben.

A légköri korrózióra vonatkozó legszélesebb körben elismert nemzetközi szabvány az ISO 12944. Ez a szabvány páratartalom, sótartalom, szennyezés és ipari expozíciós szint alapján osztályozza a környezetet.

Az ISO 12944 korróziós osztályozás megértése

Az ISO 12944 hat fő légköri korróziós kategóriát határoz meg:

A fotovoltaikus alkalmazások esetében a C3, C4 és C5 a legmegfelelőbb besorolás, mivel a modern napelemes berendezések általában több mint két évtizede ki vannak téve a külső környezeti igénybevételnek.

Miért fontos a korrózió osztályozása a napelemes projekteknél?

Egy napelemes rendszer kívülről egyszerűnek tűnhet, de hosszú távú megbízhatósága nagymértékben függ a modulok alatti tartókeret szerkezeti integritásától.

A korrózió hatással van:

• Sínek és tartógerendák
• Tetőrögzítési pontok
• Földcsavarok és alapozások
• Közép- és végszorítók
• Csavarok és kötőelemek
• Vízelvezető csatornák
• Vízálló tömítő felületek

Amint a korrózió elkezdődik, a károsodás gyakran gyorsan felgyorsul a nedvességvisszatartás és a különböző fémek közötti elektrokémiai reakciók miatt. Ez idővel a következőket eredményezheti:

• Csökkentett szerkezeti terhelhetőség
• A széllökés instabilitása
• A rögzítőelem meghibásodása
• Tetőáttörés szivárgása
• Modul eltolódása
• Megnövekedett O&M költségek
• Idő előtti rendszercsere

Az EPC-vállalkozók számára ezek a meghibásodások nemcsak technikai kockázatokat, hanem pénzügyi kötelezettségeket és jó hírnévkárosodást is okoznak.

Tipikus napelemes telepítési környezetek a C3-tól C5-ig

A megfelelő korrózióállósági szint kiválasztásához meg kell érteni a telepítés helyét körülvevő tényleges környezeti feltételeket.

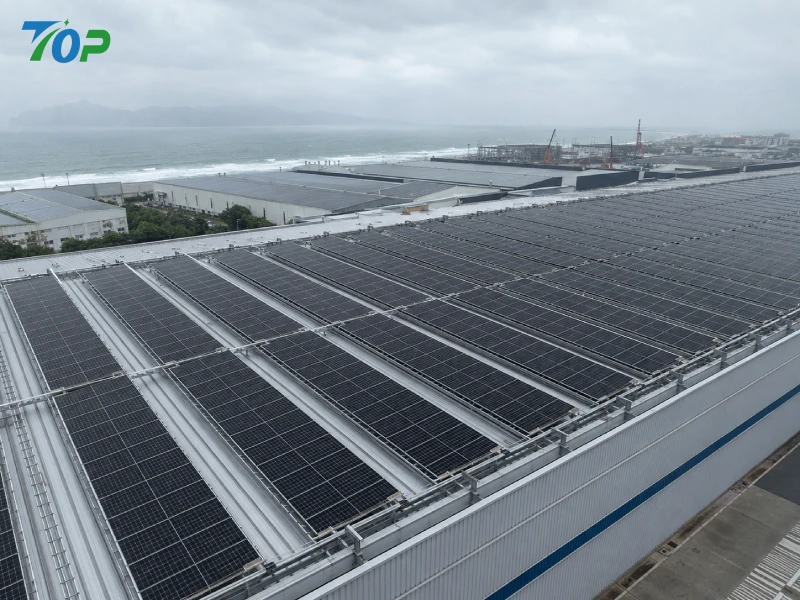

Például egy tetőtéri napelemes projekt, amelyet az óceántól 5 kilométeren belül telepítenek, általában legalább C4-es fokozatú korrózióvédelmet igényel a sópermetnek való kitettség miatt. Agresszívebb tengeri környezetben csak a C5 besorolású rögzítőszerkezetek biztosíthatnak elegendő hosszú távú megbízhatóságot.

Miért kritikus a korrózióállóság a napelemes szerelvényrendszereknél?

A fotovoltaikus tervezésben a korrózióállóság nem egyszerűen egy opcionális termékfrissítés, hanem a biztonsághoz, a projekt élettartamához és a beruházás megtérüléséhez közvetlenül kapcsolódó alapvető szerkezeti követelmény.

Bár a napelemes rendszerek tervezése során gyakran a napelem modulok kapják a legnagyobb figyelmet, a szerelési szerkezet a teljes telepítés gerinceként szolgál. Tartós és korrózióálló tartórendszer nélkül még a prémium minőségű fotovoltaikus panelek sem képesek fenntartani a hosszú távú működési stabilitást.

Ez különösen igaz azokra a környezetekre, ahol:

• Magas páratartalom
• Ipari légszennyezés
• Erős UV-sugárzás
• Sóban gazdag tengeri levegő
• Savas esőviszonyok
• Mezőgazdasági ammónia expozíció

Idővel ezek a környezeti tényezők agresszíven megtámadják a szabaddá vált fémfelületeket, fokozatosan gyengítve a szerkezeti vázat.

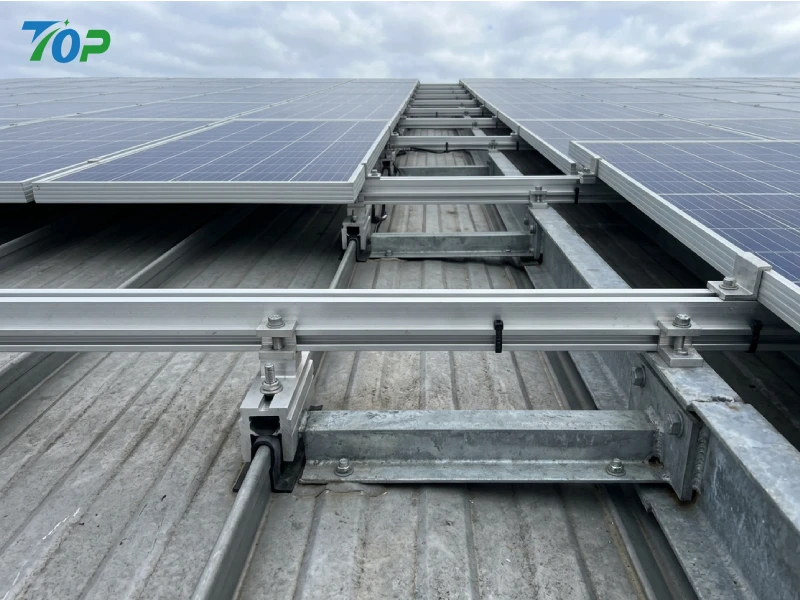

Korrózió által okozott szerkezeti meghibásodási kockázatok

A korrózió mikroszkopikus szinten kezdődik, de hosszú távú hatása a fotovoltaikus szerkezetekre súlyos lehet.

Amikor a védőbevonatok elhasználódnak, vagy rosszabb minőségű anyagokat használnak, az oxidáció elkezd behatolni a fémfelületbe. Ez fokozatosan csökkenti a rögzítőrendszer teherbíró szilárdságát.

A gyakori strukturális kockázatok a következők:

• Sín deformáció szélterhelés hatására
• A konzol repedése és fáradása
• Csavar kilazulása a rozsda tágulása miatt
• A bilincs instabilitása, ami a modul elmozdulását okozza
• Alapozás gyengülése a földre szerelt rendszerekben

A tájfunoknak, hurrikánoknak vagy erős hóterhelésnek kitett régiókban a korrózióval összefüggő szerkezeti leromlás jelentősen megnöveli a katasztrofális meghibásodás kockázatát.

Az EPC vállalkozók számára ez komoly garanciális és felelősségi aggályokat vet fel, mivel még kisebb korrózió is veszélyeztetheti a teljes fotovoltaikus berendezés szerkezeti tanúsítását.

Korróziós és tetővízszigetelési problémák

A korrózió egyik leginkább figyelmen kívül hagyott következménye a tetőtéri vízszigetelés teljesítményére gyakorolt ​​hatása.

Sok kereskedelmi és ipari napelemes projekt penetratív tetőrögzítési rendszerekre támaszkodik. Amikor korrózió alakul ki a rögzítőelemek, a villogó felületek vagy a tömítő alátétek körül, a víz behatolása egyre valószínűbb.

A tipikus vízszigetelési hibák a következők:

• A rozsdatágulást feltörő vízálló tömítések
• Oxidált rögzítőelemek mikroréseket képeznek
• Az állóvíz felgyorsítja a bevonat károsodását
• Galvanikus korrózió különböző fémek között
• A tömítőanyag lebomlása UV-sugárzás hatására

Ha szivárgás történik, a javítási költségek gyorsan megnövekedhetnek, mivel a tetőfedő rendszerek, a szigetelőrétegek és az elektromos alkatrészek egyidejűleg is érintettek lehetnek.

Ez az oka annak, hogy a modern korróziógátló napelemes állványrendszerek egyre inkább integrálják:

• Vízelterelő csatorna kialakítások
• Nem áthatoló tetőbilincsek
• Nagy teljesítményű EPDM tömítőanyagok
• Eloxált alumínium vízálló interfészek
• Korrózióálló rozsdamentes acél vasalat

Megnövekedett karbantartási költségek és alacsonyabb szoláris projekt ROI

A korrózió okozta károk ritkán jelentkeznek közvetlenül a telepítés után. Ehelyett az idő múlásával fokozatosan fejlődik, így a fotovoltaikus infrastruktúra egyik legveszélyesebb rejtett kockázata.

A projekt életciklusának kezdetén sok alacsony költségű szerelési rendszer vizuálisan elfogadhatónak tűnik. Több év nedvességnek, UV sugárzásnak, ipari szennyező anyagoknak és hőciklusnak való kitettség után azonban a korrózió gyakran váratlanul felgyorsul.

A napelemek tulajdonosai és az EPC-vállalkozók számára ez komoly hosszú távú pénzügyi terhet jelent.

A rosszul védett napkollektoros szerkezethez a következőkre lehet szükség:

• Gyakori ellenőrzés és karbantartás
• Rozsdás kötőelemek cseréje
• Meggyengült tartógerendák megerősítése
• További vízszigetelés javítások
• Modul áthelyezése a sín deformációja miatt
• Váratlan leállás a szerkezeti karbantartás során

A közmű-méretű projekteknél még a kis szerkezeti karbantartási problémák is jelentős üzemeltetési költségeket eredményezhetnek, mivel a hozzáférési, munkaerő- és felszerelési költségek jelentősen megnövekednek a nagy telepítési területeken.

A korrózió több közvetett módon is befolyásolja a hosszú távú energiajövedelmezőséget:

• Csökkentett szerkezeti igazítás, amely befolyásolja a modul dőlésszögét
• Megnövekedett árnyékolás a szerkezeti deformáció miatt
• Leállások javítások és ellenőrzések alatt
• Biztosítási és garanciális bonyodalmak
• A napelemes eszközök alacsonyabb viszonteladási értéke

Ez az oka annak, hogy a tapasztalt befektetők és a professzionális EPC-cégek egyre gyakrabban értékelik a napelemes szerelvényrendszer teljes életciklus-költségét, ahelyett, hogy kizárólag a kezdeti beszerzési árra összpontosítanának.

A napelemes szerelési rendszerekben használt általános korróziógátló anyagok

Az anyagválasztás minden nagy teljesítményű napkollektoros rendszer korrózióállósági stratégiájának alapja.

A különböző anyagok különböző szintű mechanikai szilárdságot, oxidációs ellenállást, beépítési hatékonyságot és hosszú távú tartósságot biztosítanak. A megfelelő anyagkombináció a következőktől függ:

• Környezeti súlyosság
• A projekt élettartamára vonatkozó elvárások
• A szél- és hóterhelés követelményei
• Telepítési sebességcélok
• Karbantartási hozzáférhetőség
• Költségvetési szempontok

A modern fotovoltaikus rögzítési rendszerek általában a következők kombinációját használják:

• Tűzihorganyzott acél
• Alumíniumötvözet extrudálások
• Rozsdamentes acél rögzítők
• Eloxált védőbevonatok
• Korróziógátló felületkezelések

A hosszú távú szerkezeti megbízhatóság eléréséhez elengedhetetlen annak megértése, hogy ezek az anyagok hogyan teljesítenek a különböző korróziós kategóriákban.

Tűzihorganyzott acél napelemes szerelési szerkezetek

A tűzihorganyzott acél továbbra is az egyik legszélesebb körben használt anyag a nagyméretű fotovoltaikus projektekben, köszönhetően a szilárdság, a tartósság és a költséghatékonyság közötti kiváló egyensúlynak.

A galvanizálási folyamat során az acél alkatrészeket olvadt cinkbe merítik, és az acél felületén védő cinkbevonatot képeznek. Ez a bevonat feláldozó gátként működik, amely megvédi az alatta lévő acélt az oxidációtól.

A horganyzott acél napelemes szerelőszerkezetek fő előnyei a következők:

• Magas szerkezeti szilárdság
• Kiváló teherbíró képesség
• Költséghatékony anyagárak
• Erős szélellenállási teljesítmény
• Alkalmas közmű-méretű, földre szerelt rendszerekhez
• Megfelelő bevonattal hosszú élettartam

A nagy szélterhelésnek és mechanikai igénybevételnek kitett nagy fotovoltaikus farmoknál gyakran előnyben részesítik a horganyzott acélszerkezeteket, mivel az alumínium önmagában nem biztos, hogy elegendő merevséget biztosít nagy igénybevételű alkalmazásokban.

Tipikus cinkbevonat szabványok szoláris alkalmazásokban

Nem minden horganyzott acél biztosít ugyanolyan szintű korrózióállóságot. A cinkréteg vastagsága és minősége közvetlenül meghatározza a hosszú távú védelmi teljesítményt.

C4 és C5 környezetben vastagabb horganyzási rétegek használata erősen ajánlott, mert a vékony bevonatok gyorsan lebomlanak az agresszív sópermet hatására.

Alumíniumötvözet napelemes rögzítőrendszerek

Az alumínium a modern fotovoltaikus szerelési technika egyik legfontosabb anyagává vált könnyű szerkezetének, természetes oxidációval szembeni ellenállásának és beépítési hatékonysági előnyeinek köszönhetően.

A közönséges acéltól eltérően az alumínium természetes módon vékony oxidréteget képez, ha levegővel érintkezik. Ez a védő oxidfilm segít megelőzni a korrózió mélyebb behatolását, és jelentősen javítja a hosszú távú tartósságot.

A napkollektoros rendszerekben leggyakrabban használt alumínium minőségek a következők:

• AL6005-T5
• AL6063-T5

Ezek az ötvözetek a következők kiváló kombinációját nyújtják:

• Mechanikai szilárdság
• Korrózióállóság
• Megmunkálhatóság
• Extrudálási pontosság
• Súlycsökkentés

A horganyzott acélhoz képest az alumínium napelemes szerelősínek lényegesen könnyebbek, így különösen előnyösek a tetőtéri telepítéseknél, ahol a szerkezeti terhelési korlátok kritikusak.

Az alumínium napelemes szerelősínek előnyei

Magas páratartalmú tengerparti projekteknél gyakran előnyben részesítik az eloxált alumínium rögzítőrendszereket, mivel ezek az erős korrózióállóságot hatékony telepítési teljesítménnyel kombinálják.

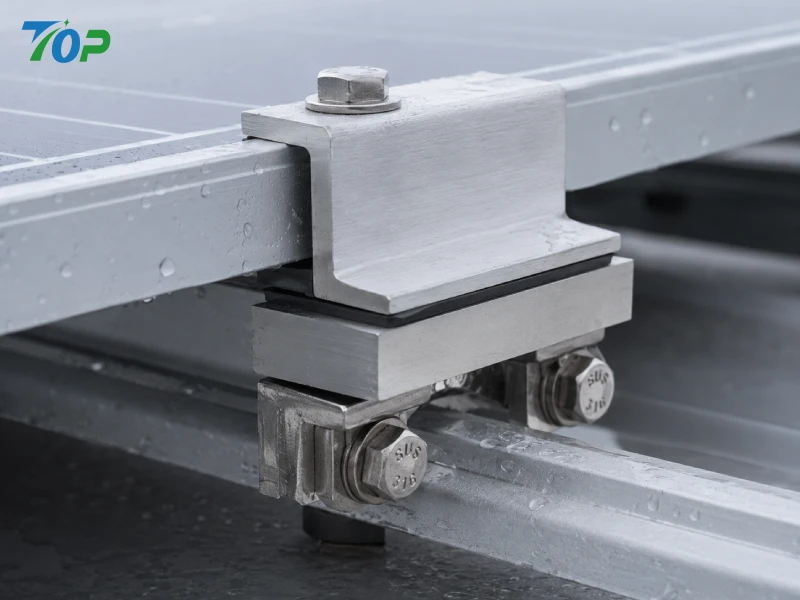

SUS304 vs SUS316 rozsdamentes acél kötőelemek

Bár a rögzítőelemek viszonylag kis alkatrészek a fotovoltaikus rögzítőrendszeren belül, gyakran ezek jelentik a korróziós meghibásodás első pontját.

A csavarok, anyák, bilincsek és alátétek folyamatosan ki vannak téve:

• Esővíz beszivárgás
• Sópermet felhalmozódása
• Hőmérséklet-ingadozások
• Kondenzációs ciklusok
• Mechanikus vibráció

Ha gyenge minőségű rögzítőelemeket használnak, a korrózió gyorsan terjedhet a szerkezeti csatlakozási pontokon.

Emiatt a kiváló minőségű napelemes szerelési rendszerek egyre gyakrabban használnak rozsdamentes acél hardvert.

A SUS316 molibdént tartalmaz, amely jelentősen javítja a sóban gazdag környezet által okozott kloridos korrózióval szembeni ellenállást. Emiatt a SUS316 rögzítőelemek különösen fontosak a C5-ös fokozatú fotovoltaikus rendszerekben.

Miért a kötőelemek gyakran az első meghibásodási pontok?

Még akkor is, ha a sínek és a tartószerkezetek érintetlenek maradnak, a rosszul védett kötőelemek sokkal korábban meghibásodhatnak, mert:

• A szálak felfogják a nedvességet és a sólerakódásokat
• A mechanikai igénybevétel felgyorsítja a bevonat károsodását
• Elektrokémiai reakciók zajlanak le különböző fémek között
• Az ismételt hőtágulás fellazítja a védőrétegeket

A kötőelemekkel kapcsolatos gyakori korróziós hibák a következők:

• Cérna lefoglalása
• Csavar repedése
• Bilincs lazítása
• Galvanikus korrózió az érintkező felületek körül
• Nehézségek a jövőbeni karbantartási eltávolítás során

A professzionális EPC-vállalkozók ezért egyre inkább előírják:

• SUS304 vagy SUS316 rögzítők
• Beragadásgátló felületkezelés
• Kompatibilis fém párosítások
• Precíziós nyomaték beépítés
• Időjárásálló tömítő alátétek

A C3 vs C4 vs C5 napelemes rögzítőrendszerek összehasonlítása

A megfelelő korrózióállósági szint megválasztása az egyik legfontosabb mérnöki döntés a fotovoltaikus rendszerek tervezésében.

Bár az első telepítés során minden rögzítőrendszer vizuálisan hasonlónak tűnhet, hosszú távú teljesítményük drámaian változhat a környezeti expozíciós feltételektől függően.

Egy szabványos városi tetőre tervezett rögzítőszerkezet jól teljesíthet C3 környezetben, de idő előtt meghibásodik egy tengerparti C5 környezetben.

A C3, C4 és C5 napelemes szerelési rendszerek közötti különbségek megértése segít az EPC vállalkozóknak, telepítőknek és forgalmazóknak kiválasztani a legmegfelelőbb szerkezeti megoldást az egyes projektekhez.

C3 napelemes szerelési rendszerek

A C3 környezetek az ISO 12944 szabvány szerint közepes korróziós körülmények közé tartoznak.

Ezek a környezetek általában a következőket tartalmazzák:

• Városi kereskedelmi területek
• Könnyűipari negyedek
• Mérsékelt páratartalmú régiók
• Alacsony szennyezettségű belterületi városok

Ilyen körülmények között a szabványos korrózióvédelem általában elegendő a hosszú távú szerkezeti tartósság eléréséhez.

C3 napelemes projektekhez ajánlott anyagok

• Eloxált alumínium sínek
• SUS304 rozsdamentes acél rögzítők
• Szabványos horganyzott acélszerkezetek
• Mérsékelt cinkbevonat vastagság

A C3-as fokozatú rögzítési rendszereket általában a következőkre használják:

• Kereskedelmi tetőtéri napelemek
• Raktári fotovoltaikus rendszerek
• Városi gyári háztetők
• Lakossági napelem tömbök

Megfelelő karbantartási feltételek mellett a C3 rendszerek élettartama jellemzően meghaladja a 25 évet.

C4 napelemes szerelési rendszerek

A C4 környezetek a magas korróziós körülmények közé tartoznak, és az egyik leggyorsabban növekvő alkalmazási kategóriát jelentik a globális fotovoltaikus piacon.

Ahogy a napelemek alkalmazása kiterjed a tengerparti városokra, ipari gyártási övezetekre, mezőgazdasági létesítményekre és trópusi régiókra, a C4-es osztályú korróziógátló napelemes állványrendszerek iránti kereslet továbbra is gyorsan növekszik.

A C3 környezetekhez képest a C4 körülmények lényegesen nagyobb expozícióval járnak:

• Sópermet és klorid szennyeződés
• Ipari vegyi szennyező anyagok
• Magas légköri páratartalom
• Mezőgazdasági műveletekből származó ammóniakibocsátás
• Tartós nedvességvisszatartás
• Gyakori hőmérséklet-ingadozások

Ilyen körülmények között a szokásos horganyzott acél vagy az alacsony minőségű kötőelemek a vártnál sokkal gyorsabban elhasználódhatnak.

Javasolt alkalmazások C4 napelemes szerelőrendszerekhez

• Tengerparti ipari háztetők
• Élelmiszer-feldolgozó létesítmények
• Mezőgazdasági PV rendszerek
• Állattenyésztés napelemes projektek
• Trópusi kereskedelmi épületek
• Magas páratartalmú logisztikai raktárak

A mezőgazdasági napelemes berendezések különös figyelmet érdemelnek, mivel az állatállományból és a műtrágyákból származó ammóniakibocsátás agresszíven megtámadhatja a fémszerkezeteket. A mezőgazdasági korrózió sok esetben még pusztítóbb, mint a parti sópermet.

Továbbfejlesztett védelmi intézkedések C4 környezetekhez

A megbízható, hosszú távú teljesítmény elérése érdekében C4 környezetben a fotovoltaikus rögzítőrendszerek általában korszerűsített anyagspecifikációkat és felületkezelést igényelnek.

Az EPC-vállalkozók számára a megfelelően megtervezett C4-rendszerek kiválasztása segít csökkenteni a hosszú távú garanciális igényeket, és jelentősen javítja a projekt bankképességét.

C5 napelemes szerelési rendszerek

A C5 a legmagasabb légköri korróziós kategóriát képviseli, amelyet általában a fotovoltaikus mérnökökben használnak.

Ezek a környezetek rendkívül agresszív korróziónak vannak kitéve, ahol a szabványos napkollektoros szerkezetek gyorsan meghibásodhatnak fejlett védelmi intézkedések nélkül.

A tipikus C5 környezetek a következők:

• Tengeri offshore régiók
• Tengerparti területek folyamatos sópermettel
• Vegyipari létesítmények
• Kikötők és hajózási terminálok
• Offshore úszó napelemes rendszerek
• Nehézipari tengerparti üzemek

C5 körülmények között a korrózió soha nem áll le teljesen, mert a levegőben lévő sórészecskék és a nedvesség folyamatosan reagál a szabaddá vált fémfelületekkel.

Ez rendkívül fontossá teszi az anyagválasztást és a műszaki tervezést.

Fejlett korrózióvédelmi technológiák C5 rendszerekhez

A nagy teljesítményű C5 napelemes rögzítőrendszerek jellemzően több védelmi technológiát kombinálnak egyszerre.

• Tengeri minőségű eloxált alumíniumötvözetek
• SUS316 rozsdamentes acél rögzítők
• Nagy teherbírású tűzihorganyzás
• Duplex bevonatrendszerek
• Elektrokémiai szigetelés kialakítása
• Fejlett vízelvezetéstechnika
• Só spray tanúsítvánnyal rendelkező felületkezelések

Számos prémium parti napelemes rögzítőrendszer a következőket tartalmazza:

• Rejtett vízelvezető csatornák
• Nem áthatoló tetőrögzítő rendszerek
• Nedvesség elleni légáramlás optimalizálása
• Csökkentett vízvisszatartási geometria
• UV-álló tömítő felületek

Ezek a műszaki részletek jelentősen csökkentik a nedvesség és a korrozív részecskék hosszú távú felhalmozódását a szerkezeti csatlakozási pontok körül.

Miért van szükség magasabb mérnöki szabványokra a tengeri minőségű napelemes állványokhoz?

A hagyományos kereskedelmi háztetőkkel ellentétben a tengeri és tengeri környezetek folyamatos kitettséget okoznak a kloridban gazdag levegő részecskéknek.

A sóspray megtelepszik a tartószerkezeteken, és magához vonzza a nedvességet a légkörből, tartós elektrokémiai korróziós folyamatot hozva létre.

Még a kis karcolások vagy bevonathibák is gyorsan súlyos szerkezeti korróziós problémákká válhatnak, ha nem biztosítanak megfelelő védelmet.

Ez az oka annak, hogy a tengerparti közmű-méretű projekteken dolgozó professzionális EPC-vállalkozók egyre inkább megkövetelik:

• Harmadik féltől származó sópermet vizsgálati jelentések
• Anyagkövethetőségi tanúsítvány
• SUS316 rögzítőelem ellenőrzése
• Nagy vastagságú eloxálási dokumentáció
• TUV-tanúsítvánnyal rendelkező szerkezeti teljesítményellenőrzés

Egymás melletti összehasonlítás: C3 vs C4 vs C5 napelemes rögzítőrendszerek

Hogyan válasszuk ki a megfelelő korrózióállósági szintet napelemes projektjéhez

A megfelelő korrózióvédelmi szint kiválasztása nem csupán a legmagasabb elérhető specifikáció kiválasztását jelenti. Ehelyett megköveteli a környezeti feltételek, a szerkezeti követelmények, a karbantartási elvárások és a projektgazdaságosság egyensúlyát.

A túlzott specifikáció szükségtelenül növelheti a beszerzési költségeket, míg az alulspecifikáció súlyos, hosszú távú szerkezeti hibákhoz vezethet.

A professzionális napelemes tervezés ezért szisztematikus értékelési folyamatot igényel.

Gondosan értékelje a környezeti feltételeket

Az első lépés a telepítés helyét körülvevő tényleges légköri expozíciós feltételek megértése.

A legfontosabb környezeti tényezők a következők:

• Távolság a parttól
• Átlagos éves páratartalom
• Ipari szennyezésnek való kitettség
• Sópermet koncentráció
• Mezőgazdasági ammónia expozíció
• Csapadék gyakorisága
• UV sugárzás intenzitása

Például:

• A belterületi városi háztetők általában C3 védelemre szorulnak
• A tengerparti kereskedelmi létesítmények általában C4 rendszereket igényelnek
• A tengeri és tengeri projektekhez gyakran C5 mérnöki szabványok szükségesek

Vegye figyelembe a szélterhelést és a szerkezeti feszültséget

A környezeti korrózió csak az egyik szempontja a hosszú távú szerkezeti megbízhatóságnak.

A fotovoltaikus rögzítőrendszereknek a következőket is ki kell bírniuk:

• A tájfun szélterhelés
• Hó felhalmozódása
• Hőtágulási ciklusok
• Mechanikus vibráció
• Dinamikus emelőnyomás

Amikor a korrózió és a szerkezeti feszültség egyesül, a lebomlás jelentősen felgyorsul.

Ez az oka annak, hogy az erős szezonális viharokkal küzdő tengerparti régiókban gyakran nagyobb teherbírású horganyzott napelemes rögzítőszerkezetekre és megerősített rögzítőrendszerekre van szükség.

Párosítsa a korrózióvédelmet a projekt életciklusának céljaival

A modern fotovoltaikus projekteket általában a következőkre tervezték:

• 25 éves működési élettartam
• Hosszú távú áramvásárlási szerződések
• Stabil energiahozam-előrejelzések
• Alacsony karbantartási igényű működési modellek

Az a szerelési rendszer, amely már 8–10 év elteltével jelentős korróziót tapasztal, súlyosan károsíthatja a teljes beruházási modellt.

Ezért az EPC-vállalkozók egyre inkább értékelik:

• Az életciklus teljes karbantartási költsége
• Jövőbeli csere-hozzáférhetőség
• Az ellenőrzés összetettsége
• Hosszú távú vízálló megbízhatóság
• Garanciális kockázatnak való kitettség

Kerülje el a leggyakoribb beszerzési hibát

A napelemek beszerzése során az egyik leggyakoribb hiba, hogy kizárólag az előzetes árverseny alapján választják ki a szerelési rendszereket.

Sok alacsony költségű beszállító csökkenti az árat:

• Vékonyabb horganybevonatok használata
• Az eloxálási vastagság csökkentése
• Az alacsony minőségű kötőelemek helyettesítése
• Nem tanúsított acélanyagok használata
• A sóspray-teszt érvényesítésének kihagyása

Bár ezek a költségcsökkentések kezdetben vonzónak tűnhetnek, gyakran jelentős hosszú távú kockázatokat jelentenek az EPC-vállalkozók és projektbefektetők számára.

Vizsgálati szabványok és tanúsítványok a korrózióálló napelemes rögzítőrendszerekhez

A tesztelés és a tanúsítás kritikus szerepet játszik annak ellenőrzésében, hogy egy napelemes rendszer valóban ellenáll-e a hosszú távú környezeti hatásoknak.

Mivel a korróziós károsodások fokozatosan, hosszú évek alatt alakulnak ki, a szemrevételezés önmagában nem elegendő a termék minőségének értékeléséhez.

A professzionális EPC vállalkozók és fotovoltaikus elosztók ezért nagymértékben támaszkodnak a nemzetközileg elismert vizsgálati szabványokra és tanúsítási rendszerekre.

Sópermet vizsgálati szabványok

A sópermetes vizsgálat a hosszú távú korróziónak való kitettséget szimulálja agresszív környezetben.

A leggyakrabban használt szabványok a következők:

• ASTM B117
• ISO 9227

Ezek a tesztek az anyagokat folyamatos sóköd környezetnek teszik ki több száz vagy akár több ezer órán keresztül.

Az eredmények segítenek értékelni:

• A bevonat tartóssága
• Oxidációs ellenállás
• Felületromlási sebesség
• Szerkezetvédelmi teljesítmény

A C4 és C5 napkollektoros szerelvényrendszereknél a sópermet-teszt különösen fontos, mivel a tengeri környezet folyamatos kloridexpozíciót eredményez.

Miért fontos az anyagok nyomon követése?

A kiváló minőségű napelemes szerelvénygyártók teljes anyagkövetési dokumentációt biztosítanak a következőkhöz:

• Acél összetétel
• Alumíniumötvözet minőségek
• Rögzítőanyag-ellenőrzés
• Bevonatvastagság jelentések
• Mechanikai szilárdsági tanúsítvány

Nyomon követhetőség nélkül az EPC-vállalkozók tudtukon kívül olyan leminősített anyagokat kaphatnak, amelyek a valós működési körülmények között idő előtt meghibásodnak.

Következtetés

Ahogy a fotovoltaikus projektek továbbra is kiterjednek a part menti, ipari, mezőgazdasági és tengeri környezetre, a korrózióállóság a napelemrendszer hosszú távú megbízhatóságának egyik legfontosabb tényezőjévé vált.

A C3, C4 és C5 napelemes szerelési rendszerek közötti különbségek megértése lehetővé teszi az EPC vállalkozók, napelem-szerelők és forgalmazók számára, hogy jobb mérnöki döntéseket hozzanak a tényleges környezeti feltételek és az életciklus-elvárások alapján.

A megfelelően megtervezett korróziógátló napelemes szerelési rendszer sokkal többet nyújt, mint önmagában a szerkezeti támogatás. A következőket kínálja:

• Hosszú távú vízálló megbízhatóság
• Csökkentett karbantartási költségek
• Fokozott telepítési biztonság
• Alacsonyabb garanciális kockázatok
• Magasabb projekt jövedelmezőség
• Fokozott vásárlói elégedettség

A modern fotovoltaikus mérnökök számára a megfelelő korrózióvédelmi stratégia kiválasztása már nem kötelező – ez elengedhetetlen a tartós, megbízható és nagy teljesítményű szoláris infrastruktúra kialakításához.

Akár C3 kereskedelmi tetőrendszert, C4 mezőgazdasági napelemes szerkezetet vagy tengeri minőségű C5 fotovoltaikus rögzítési megoldást igényel a projektje, a tanúsított anyagokba, a kiváló minőségű felületkezelésbe és a fejlett mérnöki tervezésbe való befektetés mindig erősebb hosszú távú értéket biztosít, mint a legalacsonyabb előzetes ár kiválasztása.

Professzionális napelem-szerelvény-gyártóként a TopFence Solar a nagy teljesítményű, korrózióálló fotovoltaikus szerelési megoldások szállítására összpontosít, amelyeket az igényes globális környezetekhez terveztek.

A fejlett anyagválasztás, a precíziós gyártás és a szigorú minőség-ellenőrzés révén a TopFence Solar segít az EPC vállalkozóknak, forgalmazóknak és projektfejlesztőknek a hosszú távú szerkezeti megbízhatóság és a maximális működési hatékonyság érdekében kialakított napelemes infrastruktúra kiépítésében.
