Napelemes kerítés szélcsatorna tesztelése: mérnöki ellenőrzés a szerkezeti stabilitás érdekében
A napelemes kerítésrendszerek fontos megoldássá válnak a megújuló energiatermelés és a kerületvédelmi infrastruktúra integrálására. Ahogy a napelemes berendezések ipari létesítményekbe, kereskedelmi telephelyekbe, logisztikai parkokba és közműprojektekbe kerülnek, a mérnöki megbízhatóság kulcsfontosságú értékelési tényezővé vált.Napelemes kerítésszélcsatorna tesztelésetudományos módszert biztosít az aerodinamikai viselkedés, a szerkezeti reakció és a hosszú távú stabilitás elemzésére a nagyszabású bevetés előtt.
Az EPC-vállalkozók, napelem-szerelők és fotovoltaikus elosztók számára a megbízható napelemes kerítési megoldás kiválasztása nem csak az energiatermelést jelenti. Arról is szól, hogy a szerelési szerkezet ellenálljon a környezeti terheléseknek, leegyszerűsítse a telepítési folyamatokat és csökkentse a jövőbeni karbantartási kockázatokat.
Ez a műszaki fehér könyv elmagyarázza, hogy a szélterhelés hogyan befolyásolja a fotovoltaikus kerítésszerkezeteket, miért számít a szélcsatorna érvényesítésének, és hogyan javítja a mérnöki szempontú tervezés a napelemes kerítésrendszerek általános megbízhatóságát.
Miért vált a szélellenállás kritikus tényezővé a napelemes kerítések tervezésében?
A hagyományos kerítésrendszereket elsősorban fizikai védelemre tervezték. A fotovoltaikus kerítések azonban további műszaki követelményeket vezettek be, mivel a napelem modulok megváltoztatják a szerkezet aerodinamikai jellemzőit.
A hagyományos fém kerítésekkel ellentétben a napelemes kerítésrendszerek napelemeket, szerelősíneket, bilincseket és tartóoszlopokat tartalmaznak. Ezek az alkatrészek további felületi kitettséget biztosítanak a szélerőknek. Amikor a szél áthalad a szerkezeten vagy körülötte, a nyomáskülönbségek jelentős terheléseket generálhatnak, amelyeket biztonságosan át kell vinni a teljes szerelési rendszeren.
A professzionálisan megtervezett napelemes kerítésrendszernek figyelembe kell vennie a teljes szerkezeti láncot:
- Napelem felületi terhelés
- Csatlakozási szilárdság a modulok és a szerelősínek között
- Teherszállítás oszlopokon és alapozásokon keresztül
- Anyagtartósság kültéri körülmények között
- Telepítési pontosság a projekt végrehajtása során
Az EPC-cégek esetében a szerkezeti megbízhatóság közvetlenül befolyásolja a projekt teljesítményét. A stabil kialakítás segít csökkenteni a váratlan helyszíni beállításokat, javítja a telepítés hatékonyságát, és csökkenti a szerkezeti elmozdulás vagy az alkatrészek meghibásodása miatti értékesítés utáni problémák lehetőségét.
A fotovoltaikus kerítésszerkezetek szélterhelésének megértése
A szélterhelés az egyik legfontosabb környezeti tényező a fotovoltaikus szerkezetek tervezésében. A szél által keltett erő több változótól függ, beleértve a szél sebességét, a levegő sűrűségét, a szerkezet geometriáját, a beépítési magasságot és a helyi környezeti feltételeket.
Hogyan hat a szélnyomás a napelemes kerítésrendszerekre
Amikor a szél eléri a napelemes kerítés szerkezetét, a nyomás eloszlik a rendszer különböző területein. A napelem modul elülső felülete közvetlen szélnyomást ér el, míg a hátsó oldalon a légáramlási viszonyoktól függően szívóhatások léphetnek fel.
Ezek az erők különböző feszültségpontokat hoznak létre a szerkezetben. A legnagyobb terhelés gyakran a következők köré összpontosul:
- Modul rögzítési pontok
- Vasúti összeköttetések
- Rögzítő alkatrészek
- Függőleges tartóoszlopok
- Alapozási csatlakozási területek
A napelemes kerítés teljes szélterhelési számítása értékeli, hogy ezek az erők hogyan mozognak a szerkezeten keresztül. A cél nem csak a maximális nyomás megértése, hanem annak biztosítása is, hogy az egyes alkatrészek stabil mérnöki rendszerként működjenek együtt.
A rosszul megtervezett szerkezetek olyan problémákat okozhatnak, mint a túlzott deformáció, laza csatlakozások vagy csökkent élettartam. Ezért a szélálló tervezést már a kezdeti tervezési szakasztól kezdve figyelembe kell venni, nem pedig a telepítés után.

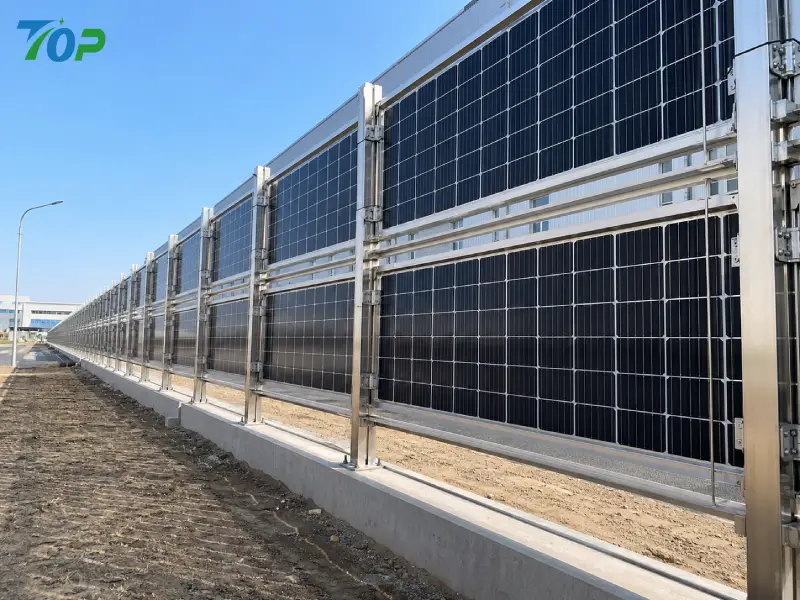

A fotovoltaikus kerítés szerkezeti stabilitását befolyásoló kulcstényezők
A napelemes kerítés szerkezeti teljesítménye számos, egymással összefüggő tényezőtől függ. A megbízható rendszerhez kiegyensúlyozott tervezésre van szükség az anyagok, a geometria és a beépítési feltételek között.
1. A napelem modul elrendezése és a felületi expozíció
A napelemek határozzák meg, hogy a szél hogyan kölcsönhatásba lép a kerítéssel. A nagyobb szabad felületek nagyobb aerodinamikai erőket hozhatnak létre, különösen a nyílt területeken, ahol a légáramlás kevésbé korlátozott.
A mérnököknek értékelniük kell a modulok tájolását, távolságát és telepítési konfigurációját annak biztosítására, hogy a szerkezet képes legyen kezelni a várható környezeti terheléseket.

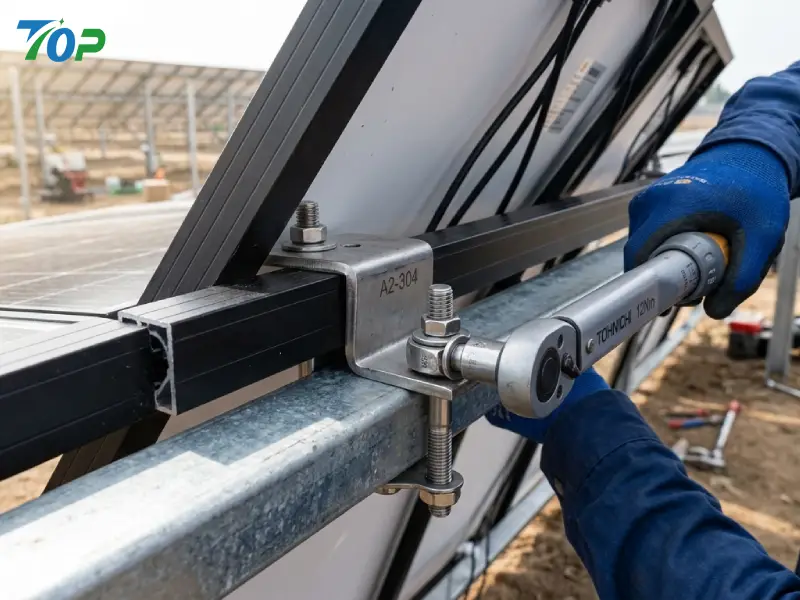

2. Szerelési szerkezet tervezése
A tartószerkezet a napelemes kerítés teherhordó vázaként működik. A síneknek, bilincseknek és tartóprofiloknak egyenletesen kell elosztaniuk az erőket, és meg kell őrizniük a mechanikai stabilitást a rendszer teljes életciklusa alatt.
A megfelelően megtervezett napelemes tartószerkezet növeli a megbízhatóságot azáltal, hogy csökkenti a feszültségkoncentrációt és segít megelőzni a helyi hibákat.
3. Alapozás és földelés
A szélcsatornás tesztelés szerepe a napelemes kerítés szerkezeti érvényesítésében
A fotovoltaikus kerítésrendszerek esetében a szélteljesítmény nemcsak elméleti számítási kérdés, hanem szerkezeti érvényesítési kihívás is. Mivel a napelemes kerítések nagy fényelektromos felületeket és könnyű szerelőszerkezeteket kombinálnak, a légáramlás kölcsönhatása jelentősen befolyásolhatja a mechanikai teljesítményt.

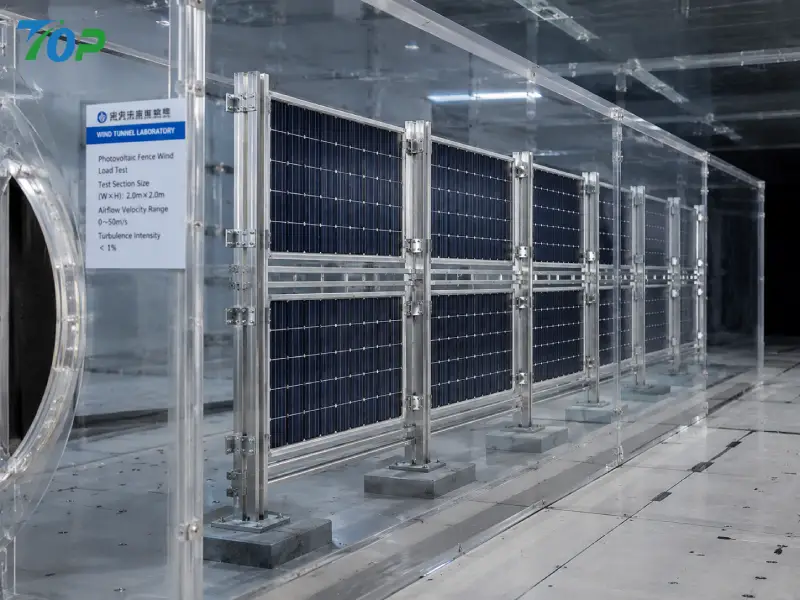

Napelemes kerítés szélcsatorna tesztelésemérnöki módszert kínál annak értékelésére, hogy a valós légáramlási feltételek hogyan befolyásolják a teljes PV kerítésrendszert a nagyszabású telepítés előtt. Az egyszerűsített számítások helyett a szélcsatornás tesztelés lehetővé teszi a mérnökök számára az aerodinamikai viselkedés megfigyelését, a szélnyomás eloszlásának mérését és a kritikus szerkezeti terhelési területek azonosítását.
Miért nem mindig elég a hagyományos szélterhelés-számítás?
A hagyományos szélterhelés számítás fontos alapja a fotovoltaikus szerkezetek tervezésének. A regionális szélviszonyok és szerkezeti paraméterek alapján becsült környezetterhelést ad.
A napelemes kerítésrendszerek azonban egyedi aerodinamikai jellemzőkkel rendelkeznek, amelyek összetett légáramlási viselkedést hozhatnak létre.
A zárt épületszerkezetekkel ellentétben a fotovoltaikus kerítések tipikusan nyitott szerkezetek, ahol a szél a napelem modulok körül, között és mögött áthaladhat. Ez a légáramlási kölcsönhatás egyenetlen nyomáseloszlást eredményezhet a kerítés különböző területein.
Számos tényező befolyásolhatja a napelemes kerítésrendszer tényleges szélreakcióját:
- Függőleges modultájolás
- Paneltávolság és légáramlási rések
- A kerítés magassága és szabad területe
- Szélirány a kerítés elrendezéséhez képest
- Környező épületek vagy tájviszonyok
Ezért a szélteszteken keresztül végzett műszaki validálás segít áthidalni az elméleti tervezési feltételezések és a valós aerodinamikai viselkedés közötti szakadékot.
Függőleges fotovoltaikus kerítésszerkezetek aerodinamikai viselkedése
A legtöbb napelemes kerítés alkalmazás függőlegesen szerelt fotovoltaikus modulokat használ, amelyek eltérő légáramlási jellemzőket hoznak létre, mint a hagyományos tetőtéri napelemes rendszerek.
Amikor a szél eléri a fotovoltaikus modul elülső felületét, közvetlen szélnyomás keletkezik. Ugyanakkor a panel szélein és hátoldalán áthaladó légáramlás szívóhatásokat idézhet elő.
A kombinált nyomáskülönbség aerodinamikai terheléseket hoz létre, amelyek az egész szerkezeti rendszeren áthaladnak.
A terhelési útvonal a következőképpen írható le:
- A fotovoltaikus modul felületére ható szélerő
- Nyomásátvitel a modulbilincseken keresztül
- Szerelősíneken keresztül elosztott mechanikai terhelések
- A támaszpontokba átvitt erők
- Az alapokba átvitt terhelések
Ennek a terhelési útnak a megértése elengedhetetlen, mert a meghibásodási kockázatok gyakran a csatlakozási pontokon jelentkeznek, nem pedig a fő szerkezeti elemeknél.
A szélcsatorna tesztelése során értékelt legfontosabb aerodinamikai tényezők
A szélcsatorna professzionális értékelése arra összpontosít, hogy a légáramlás hogyan kölcsönhatásba lép a napelemes kerítés szerkezetével, és hol lehet szükség további tervezési optimalizálásra.
A fontos értékelési tényezők a következők:
- Szélnyomási együttható (Cp):A mérnökök elemzik, hogyan változik a szélnyomás a fotovoltaikus modulok különböző felületein, hogy azonosítsák a nagy terhelésű régiókat.
- Edge Loading Effects:A napelemes kerítéssorok külső szélei eltérő aerodinamikai erőket érhetnek el, mint a belső szakaszok, mivel a légáramlás kevésbé korlátozott.
- Turbulencia hatása:A közeli épületek, fák vagy ipari építmények szabálytalan légáramlási feltételeket hozhatnak létre, amelyek befolyásolják a szerkezeti reakciót.
- Panelrés aerodinamika:A fotovoltaikus modulok közötti távolság befolyásolhatja a légáramlás sebességét és a nyomás újraeloszlását.
- Csatlakozás terheléseloszlása:A mérnökök értékelik az aerodinamikai erők átadását a bilincseken, a síneken és a tartószerkezeteken keresztül.
Szélcsatorna vizsgálati módszertana napelemes kerítésrendszerekhez
A szélcsatorna teljes tesztelési folyamata több tervezési szakaszból áll, a fizikai modell-előkészítéstől a szerkezeti válasz értékeléséig. A cél nem csak a szél viselkedésének megfigyelése, hanem a végső napelemes kerítés kialakításának javítása is.
1. szakasz: Napelemes kerítés fizikai modell készítése
Az első lépés egy reprezentatív tesztmodell létrehozása, amely pontosan tükrözi a valódi fotovoltaikus kerítésrendszer fontos jellemzőit.
A modell olyan kritikus szerkezeti elemeket tartalmaz, mint például:
- Fotovoltaikus modulok
- Alumínium vagy rozsdamentes acél szerelősínek
- Modul bilincsek
- Függőleges tartóoszlopok
- Alapítványi kapcsolat ábrázolása
A mérnökök figyelembe veszik a geometriai hasonlóságot, a szerkezeti konfigurációt és a telepítési elrendezést annak biztosítására, hogy a modell tükrözze a tényleges projektfeltételeket.
2. szakasz: A szélkörnyezet szimulációja és a légáramlás tesztelése
A tesztelés során szabályozott légáramlást generálnak, hogy szimulálják a különböző szélviszonyokat, amelyek a projekt valós működése során előfordulhatnak.
A mérnökök többféle szélirányt értékelnek, mivel a napelemes kerítések eltérő terhelési viszonyokat tapasztalhatnak az uralkodó szélhez viszonyított tájolásuktól függően.
A tesztelés a következőkre összpontosít:
- Nyomáseloszlás a modulok között
- Légáramlási minták a panel rések körül
- Változások az aerodinamikai terhelésben
- Fokozott szerkezeti igénybevételű területek
3. szakasz: Strukturális válasz mérése
A légáramlás tesztelése után a mérnökök elemzik, hogyan reagál a napelemes kerítés szerkezete az aerodinamikai erőkre.
A legfontosabb megfigyelések a következők:
- Szerkezeti elmozdulás
- Csatlakozási viselkedés
- Stresszkoncentrációs területek
- Általános stabilitási teljesítmény
A cél annak ellenőrzése, hogy a szerkezet a várható környezeti feltételek mellett megtartja mechanikai megbízhatóságát.
4. szakasz: Mérnöki optimalizálás a teszteredmények alapján
A szélcsatorna tesztelése nem csak egy érvényesítési folyamat, hanem egy tervezési optimalizáló eszköz is.
A teszteredmények alapján a mérnökök javíthatják:
- Szerelősín konfiguráció
- Szorító pozicionálása
- Támasz oszloptávolság
- Szerkezeti megerősítés
- Alapítvány tervezési megközelítés
Ez a mérnöki folyamat segít napelemes kerítésrendszerek létrehozásában jobb szélállósággal, jobb telepítési biztonsággal és kiszámíthatóbb hosszú távú teljesítménnyel.
Még erős föld feletti alkatrészek esetén is alapvető fontosságú az alapozás kialakítása. A szélerők végül oszlopokon vagy rögzítőrendszereken keresztül jutnak át a talajba.
A szerkezeti teljesítmény értékelésekor mindig figyelembe kell venni a talajviszonyokat, a beépítési mélységet és a projekt környezetét.
Mérnöki alapú napelemes kerítéstervezés a hosszú távú megbízhatóság érdekében
A megbízható napelemes kerítésrendszer az aerodinamikai elemzés, az anyagválasztás, a szerkezeti tervezés és a gyártási minőség-ellenőrzés ötvözésének eredménye.
A professzionális beszállítók, például a TopFenceSolar esetében a mérnöki teljesítményt a teljes termékfejlesztési folyamat során figyelembe veszik, így segítve az EPC-partnereket a valós telepítési környezetekhez tervezett megoldások megszerzésében.
