Erős szél tartományban PV kerítés megerősítése: Mérnöki útmutató EPC vállalkozóknak és szerelőknek

Szerkezeterősítési megoldások erős szélerősségű napelemes kerítésrendszerekhez

Megerősített alumíniumötvözet szerkezetek kontra hagyományos acél

Az anyagválasztás az egyik legkritikusabb döntésPV kerítés megerősítése, különösen erős szél és korrozív környezetben. A hagyományos horganyzott acélszerkezetek, bár rövid távon költséghatékonyak, gyakran szenvednek a felgyorsult degradációtól a tengerparti vagy nedves területeken. Ezzel szemben a nagy szilárdságú alumíniumötvözet rendszerek kiváló egyensúlyt kínálnak a súly, a korrózióállóság és a szerkezeti teljesítmény között.

Mérnöki szempontból az alumíniumötvözet (jellemzően 6005-T5 vagy 6063-T6) kiváló szakítószilárdságot biztosít, miközben jelentősen csökkenti az alapzat holtterhelését. Ez a súlycsökkentés közvetlenül javítja a telepítés hatékonyságát és csökkenti a szállítási költségeket – ez a kulcsfontosságú szempont a nagyszabású telepítéseket irányító EPC-vállalkozók számára.

Amikor párosítjákSUS304 rozsdamentes acél rögzítők, az alumínium szerkezetek korrózióálló rendszert alkotnak, amely képes ellenállni a 720 órát meghaladó sópermetes környezetnek. A tűzihorganyzott (HDG) acélhoz képest, amelynél idővel bevonathibák léphetnek fel, ez a kombináció minimális karbantartás mellett biztosítja a hosszú távú tartósságot.

Optimalizált oszlopkialakítás a szélállósághoz

A kerítésoszlopok minden napelemes kerítésrendszer elsődleges teherhordó elemei. Erős szeles régiókban a nem megfelelő oszlopok kialakítása a szerkezeti meghibásodások egyik fő oka. A megerősített PV kerítésrendszerekhez megnövelt falvastagságú oszlopokra van szükség, jellemzően ≥2,0 mm-re, hogy ellenálljanak a hajlításnak és kihajlásnak oldalirányú szélterhelés hatására.

Ugyanilyen fontos azbeágyazási mélység. A legtöbb erős szélű alkalmazáshoz 800 mm-es minimális mélység ajánlott, bár ez a talajviszonyoktól és a szélosztálytól függően növekedhet. A mélyebb beágyazódás növeli az ellenállást a borulási nyomatékokkal és a felemelő erőkkel szemben.

A fejlett tervek a következőket is tartalmazhatják:

• Kalap alakú vagy C alakú oszlopprofilok a jobb tehetetlenségi nyomaték érdekében
• Megerősített alaplemezek betonra szerelt rendszerekhez
• Elfordulásgátló tulajdonságok a torziós instabilitás megelőzésére

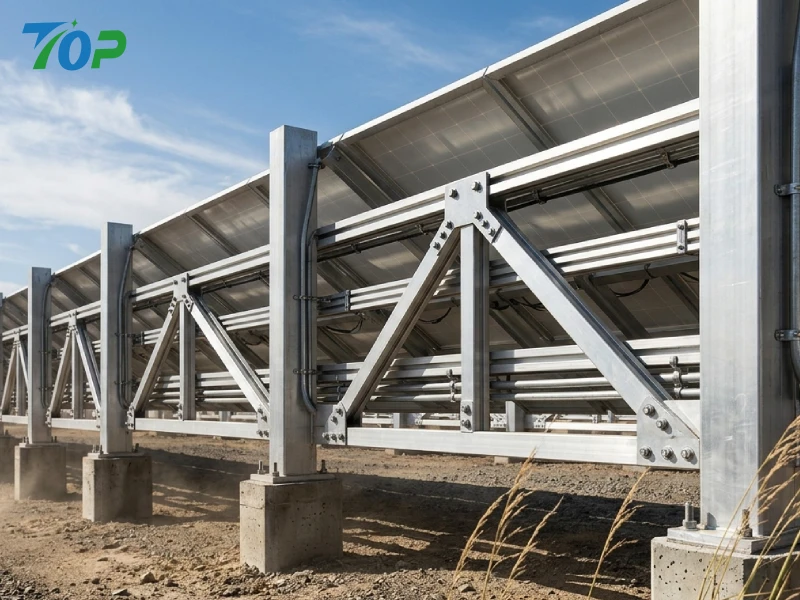

Keresztmerevítő és háromszög alakú megerősítés

A szerkezeti merevség javításának egyik leghatékonyabb módjaszélálló PV kerítésrendszerekkeresztmerevítésen keresztül történik. Az átlós tagok bevezetésével a terhelések újraeloszthatók több szerkezeti elem között, jelentősen csökkentve a feszültségkoncentrációkat a kritikus helyzetekben.

A háromszög alakú merevítési geometria különösen hatékony, mert a hajlítóerőket axiális erőkké alakítja, amelyeknek az anyagok hatékonyabban tudnak ellenállni. Ez a tervezési megközelítés minimálisra csökkenti a szélnyomás alatti deformációt és javítja a rendszer általános stabilitását.

Az EPC vállalkozók számára az előre megtervezett merevítő modulok beépítése egyszerűsítheti a telepítést, csökkentve a helyszíni gyártási időt, miközben megőrzi a mérnöki pontosságot.

Nagy szilárdságú kötőelemek és szorítórendszerek

A rögzítőelemeket gyakran figyelmen kívül hagyják, mégis kulcsszerepet játszanak a szerkezeti integritás megőrzésében dinamikus szélterhelés mellett. Erős szélű alkalmazásoknál minden csavart, anyát és bilincsből kell készíteniSUS304 vagy SUS316 rozsdamentes acéla szilárdság és a korrózióállóság biztosítása érdekében.

Ugyanilyen fontos a nyomatékszabályozás. Az alul meghúzott csavarok idővel meglazulhatnak, míg a túlfeszített rögzítők anyagfáradást tapasztalhatnak. A nyomatékvezérelt telepítés – jellemzően kalibrált nyomatékkulcsok használatával – biztosítja az állandó előfeszítést minden csatlakozásnál.

Az ajánlott gyakorlatok a következők:

• Lazulásgátló alátétek vagy ellenanyák használata
• Menetreteszelő anyagok alkalmazása kritikus csatlakozásokban
• Telepítés utáni nyomatékellenőrzés elvégzése

Aerodinamikai optimalizálás

A szerkezeti megerősítésen túl az aerodinamikus kialakítás kulcsszerepet játszik a szélterhelés csökkentésében. A tömör kerítéspanelek jelentős szélellenállást hozhatnak létre, ami nagyobb الضغط-t eredményez a szerkezeti elemeken. Ezzel szemben az optimalizált kialakítás lehetővé teszi a részleges légáramlást, csökkentve a teljes terhelést.

A hatékony stratégiák a következők:

• A panelek közötti szabályozott távolság bevezetése
• Perforált vagy hálós hátú kerítésrendszerek használata
• A panel dőlésszögének beállítása a légellenállási együtthatók minimalizálása érdekében

Ezek a tervezési optimalizálások nemcsak javítják a szerkezeti teljesítményt, hanem csökkentik az anyagszükségletet is, hozzájárulva a jobb költséghatékonysághoz és a megtérülés javításához.

Alapozó tervezés a napelemes kerítés stabilitásához erős szélben

Földi rögzítés vs betonalap összehasonlítása

A hajtott földoszlopok és a betonalapok közötti választás közvetlen hatással van a rendszer stabilitására és a telepítési sebességre. A földre szerelt rendszerek gyorsabban telepíthetők és költséghatékonyabbak megfelelő talajviszonyok között, de a szélsőségesen erős szeles zónákban korlátozott ellenállást kínálnak.

A betonalapok, bár munkaigényesebbek, kiváló teherbíró képességet biztosítanak, és a következőkre ajánlottak:

• Erős szélnek kitett tengerparti régiók
• Alacsony teherbírású puha vagy homokos talaj
• Hosszú távú szerkezeti megbízhatóságot igénylő projektek

A talaj állapotának hatása (homok, agyag, sziklás terep)

A talaj tulajdonságai közvetlenül befolyásolják az alapozás teljesítményét. A homokos talajok például gyenge oldalirányú ellenállást nyújtanak, és mélyebb beágyazást vagy nagyobb betonlábakat igényelhetnek. Az agyagos talajok jobb kohéziót biztosíthatnak, de érzékenyek lehetnek a víz által kiváltott tágulásra és összehúzódásra.

A sziklás terep, miközben nagy teherbírást kínál, telepítési kihívásokat jelent, amelyek speciális fúróberendezést igényelhetnek. Az EPC kivitelezők számára a beépítés előtti geotechnikai felmérések elvégzése elengedhetetlen a megfelelő alapterv kiválasztásához.

Javasolt alapozási mélység és átmérő szélosztály szerint

Az alapozás kialakítását a helyi szélosztályozásokhoz kell igazítani. Általános iránymutatásként:

• Mérsékelt szélzónák: 600-800 mm beágyazási mélység
• Erős szeles zónák: 800-1200 mm beágyazási mélység
• Extrém szélzónák (tájfunra hajlamos): ≥1200 mm vasbetonnal

Az alap átmérőjét arányosan növelni kell, hogy ellenálljon a felhajtó erőknek, különösen lágy talajokon.

Felemelkedés elleni tervezési technikák

A nagy szél által keltett felhajtóerők még a jól megtervezett szerkezeteket is veszélyeztethetik, ha nem kezelik megfelelően. A hatékony felemelkedés elleni stratégiák a következők:

• Beton alapba ágyazott horgonycsavarok használata
• Megnagyobbított lábazattalp a وزن ellenállás növelése érdekében
• Köszörült horgonyok vagy spirális cölöpök hozzáadása a további stabilitás érdekében

Ezek az intézkedések különösen fontosak a part menti és tájfunnak kitett régiókban, ahol a függőleges szélerők ugyanolyan kritikusak lehetnek, mint az oldalirányú terhelések.

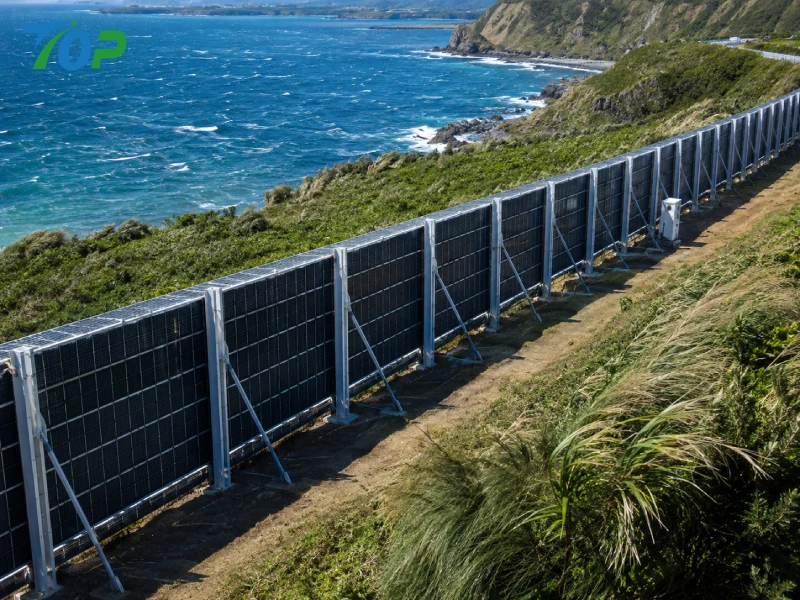

Vízszigetelés és korróziógátló tervezés tengerparti erős szeles környezetben

Sópermettel szembeni ellenállás (≥720h tesztszabvány)

Tengerparti környezetben a korrózió a rendszer élettartamát befolyásoló elsődleges tényező. Kiváló minőségűPV kerítéserősítő rendszerekA hosszú távú tartósság biztosítása érdekében legalább 720 órás sópermetezési szabványnak kell megfelelnie.

Ez az ellenállási szint elengedhetetlen a szerkezeti degradáció megelőzéséhez és a mechanikai teljesítmény hosszú távú fenntartásához.

Anyagválasztás: SUS304 vs SUS316 vs HDG acél

Az anyagválasztás jelentősen befolyásolja a korrózióállóságot:

• SUS304:Standard opció kiváló korrózióállósággal a legtöbb környezetben
• SUS316:Fokozott ellenállás erősen korrozív tengerparti vagy ipari területeken
• HDG acél:Alacsonyabb költség, de csökkentett tartósság nagy sótartalmú körülmények között

A B2B vásárlók számára a megfelelő anyag kiválasztása optimális egyensúlyt biztosít a költségek és a teljesítmény között.

EPDM tömítés és mechanikus kompressziós kialakítás

A víz behatolása veszélyeztetheti mind a szerkezeti elemeket, mind az elektromos rendszereket. Az EPDM gumitömítés a mechanikus összenyomással kombinálva megbízható vízszigetelést biztosít a csatlakozási pontokhoz és a rögzítési felületekhez.

Ez a kialakítás biztosítja a hosszú távú tömítési teljesítményt még hőtágulás és összehúzódás esetén is.

Hosszú távú tartósság kontra karbantartási költség

Míg a magasabb minőségű anyagok és megerősítési stratégiák növelhetik az előzetes költségeket, jelentősen csökkentik a karbantartási gyakoriságot és a csereigényeket. Az EPC vállalkozók és forgalmazók számára ez alacsonyabb életciklus-költségeket és jobb projekt-jövedelmezőséget jelent.

Végső soron robusztus befektetésPV kerítés megerősítéseA megoldások olyan stratégiai döntés, amely növeli a rendszer megbízhatóságát, minimalizálja a kockázatokat, és kiváló ROI-t biztosít erős szélben.

Telepítési hatékonyság optimalizálása EPC vállalkozók számára

Előre összeszerelt alkatrészek a helyszíni munka csökkentése érdekében

Erős szélerősségű régióprojekteknél a telepítés hatékonysága nem csak a sebességen múlik – ez közvetlenül befolyásolja a projekt költségeit, a munkaerő elosztását és a kockázatnak való kitettséget. Az egyik leghatékonyabb stratégia a hatékonyság növelésérePV kerítés megerősítéserendszerek előre összeszerelt alkatrészek használata. Azáltal, hogy az összetett összeszerelési folyamatokat az építkezésről a gyárba helyezik át, az EPC vállalkozók jelentősen csökkenthetik a helyszíni munkaidőt és minimalizálhatják az emberi hibákat.

Az előre összeállított modulok általában tartalmazzákelőfúrt alumínium sínek, integrált bilincsek, és előre konfigurált postakapcsolatok. Ez a megközelítés biztosítja a következetes minőségellenőrzést, és lehetővé teszi a telepítőcsapatok számára, hogy az alkatrészek gyártása helyett a pozicionálásra és rögzítésre összpontosítsanak.

Nagyszabású projektek esetén ez a következőket jelenti:

• 20-40%-kal csökkenti a telepítési időt
• Alacsonyabb függőség a magasan képzett munkaerőtől
• Továbbfejlesztett telepítési konzisztencia több helyen

Moduláris kerítéstervezés a gyorsabb telepítés érdekében

A moduláris felépítés a skálázható napelemes kerítések telepítésének kulcsfontosságú eleme. A megerősített fotovoltaikus kerítésrendszerekben a modularitás lehetővé teszi szabványos alkatrészek használatát a különböző projektekben, javítva a készletgazdálkodást és csökkentve a beszerzés bonyolultságát.

Mindegyik modul általában a következőkből áll:

• Szabványos panelméretek
• Egységes rögzítési felületek
• Cserélhető szerkezeti elemek

Ez a tervezési filozófia nemcsak felgyorsítja a telepítést, hanem leegyszerűsíti a karbantartást és a jövőbeni frissítéseket is. A forgalmazók számára a moduláris rendszerek javítják az SKU szabványosítását, hatékonyabbá és költséghatékonyabbá téve a tömeges beszerzést.

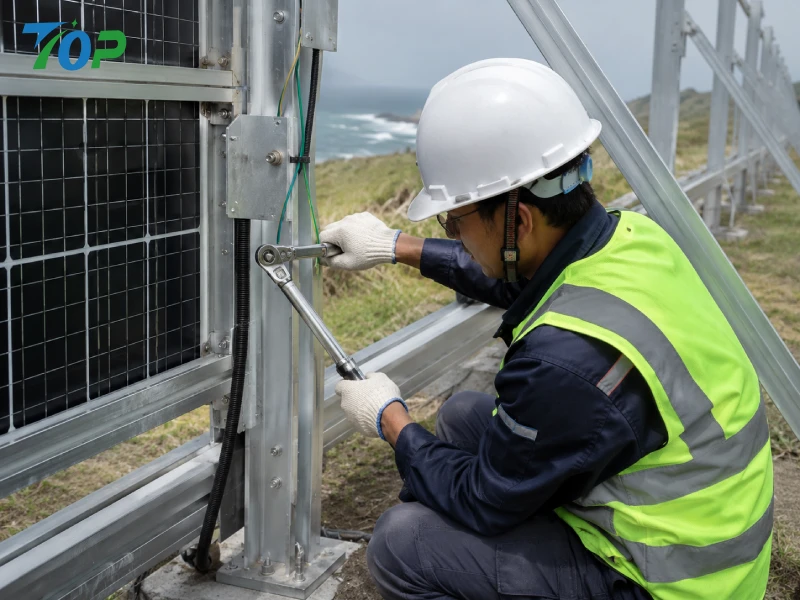

Nyomatékvezérelt telepítési munkafolyamat

Erős szélerejű alkalmazásoknál a nem megfelelő rögzítés a rendszerhibák egyik leggyakoribb oka. A nyomatékvezérelt telepítési munkafolyamat megvalósítása elengedhetetlen a szerkezeti integritás és a hosszú távú megbízhatóság biztosítása érdekében.

A legjobb gyakorlatok a következők:

• Kalibrált nyomatékkulcs használata minden kritikus csatlakozáshoz
• Nyomatéki specifikációk meghatározása anyagtípus és csavarméret alapján
• A nyomatékértékek rögzítése a minőségbiztosítási dokumentáció részeként

Ez a folyamatellenőrzési szint különösen fontos a tanúsítást vagy harmadik fél általi ellenőrzést igénylő projekteknél, mivel ez biztosítja a nyomon követhetőséget és biztosítja a mérnöki szabványoknak való megfelelést.

Gyakori telepítési hibák, amelyeket el kell kerülni erős szeles területeken

Még jó minőségű anyagok esetén is, a helytelen telepítés veszélyeztetheti a hatékonyságotPV kerítés megerősítése. A gyakori hibák a következők:

• Nem megfelelő utóbeágyazási mélység
• A talaj változékonyságának figyelmen kívül hagyása a helyszínen
• Inkonzisztens nyomaték alkalmazása a kötőelemeken
• Nem megfelelő beállítás, ami a terhelés egyenetlen eloszlásához vezet

Ezen problémák elkerülése megfelelő képzést, szabványosított eljárásokat és helyszíni felügyeletet igényel. Az EPC-vállalkozók számára a telepítőképzésbe való befektetés jelentősen csökkentheti az utómunkálatokat és a garanciális igényeket.

Összehasonlítás: Szabványos PV kerítés vs megerősített erős szél PV kerítésrendszerek

Szerkezeti szilárdság összehasonlítása

A szabványos PV kerítésrendszereket általában mérsékelt környezeti feltételekre tervezték, és nem feltétlenül veszik figyelembe az extrém szélterhelést. Ezzel szemben a megerősített rendszereket nagyobb biztonsági ráhagyással, vastagabb anyagokkal és optimalizált szerkezeti geometriával tervezték.

Ez jelentősen javítja a hajlítással, felemelkedéssel és fáradással szembeni ellenállást ciklikus szélterhelések esetén.

Telepítési idő összehasonlítása

Míg a megerősített rendszerek bonyolultabbnak tűnhetnek, moduláris és előre összeszerelt kialakításuk gyakran gyorsabb telepítési időt eredményez a hagyományos rendszerekhez képest, amelyek kiterjedt helyszíni beállítást igényelnek.

Az EPC vállalkozók számára ez rövidebb projektidőt és alacsonyabb munkaerőköltséget jelent.

Életciklus-költség (LCOE hatás)

Pénzügyi szempontból a szabványos és a megerősített rendszerek közötti választás közvetlen hatással van a kiegyenlített energiaköltségre (LCOE). Bár a megerősített rendszerek magasabb kezdeti beruházást igényelnek, a következőket kínálják:

• Alacsonyabb karbantartási költségek
• Csökkentett állásidő
• Hosszabb rendszer élettartam

Ezek a tényezők hozzájárulnak a projekt életciklusa során kiszámíthatóbb és kedvezőbb ROI-hoz.

Karbantartási gyakoriság és meghibásodási arány

Erős szeles területeken a szabványos rendszerek gyakran gyakori ellenőrzéseket és javításokat igényelnek, ami növeli az üzemeltetési költségeket. A megerősített PV kerítésrendszereket ezzel szemben a tartósságra tervezték, ami alacsonyabb meghibásodási arányt és alacsonyabb karbantartási gyakoriságot eredményez.

Ez a megbízhatóság különösen fontos a közmű-méretű projekteknél, ahol az állásidő jelentős bevételkieséshez vezethet.

Professzionális telepítési javaslatok erős szélerősségű PV kerítésprojektekhez

Sikeres végrehajtásaPV kerítés megerősítéseA nagy szélerősségű környezetben működő rendszerek a mérnöki precizitás és a gyakorlati telepítési szakértelem kombinációját igénylik. Az iparág legjobb gyakorlatai alapján az EPC-vállalkozóknak a következő ajánlásokat kell elfogadniuk:

• A tervezés előtt végezzen részletes helyszín-specifikus szélterhelés felmérést
• Válasszon tanúsított anyagokat, például SUS304/SUS316 rozsdamentes acélt és TUV-tesztelt alkatrészeket
• Gondoskodjon a talaj- és szélviszonyoknak megfelelő alapozásról
• Nyomatékvezérelt szerelési folyamatok végrehajtása
• Végezzen beépítés utáni szerkezeti ellenőrzéseket és minőségi ellenőrzéseket

Tippek:Komplex nagy szélerősségű projektek esetén a tapasztalt gyártóval való együttműködés jelentősen csökkentheti a mérnöki kockázatot. Lépjen kapcsolatba műszaki csapatunkkal személyre szabott tervezési támogatásért, szerkezeti számításokért és projektspecifikus optimalizálási megoldásokért.

Tömeges beszerzési szempontok a forgalmazók és az EPC vásárlók számára

Szabványosítás és készletkompatibilitás

A forgalmazók és a nagy EPC cégek számára a termékek szabványosítása elengedhetetlen a hatékony készletkezeléshez. ModulárisPV kerítés megerősítéseA cserélhető alkatrészekkel rendelkező rendszerek jobb készletellenőrzést tesznek lehetővé, és csökkentik a projektspecifikus testreszabás szükségességét.

Tanúsítási követelmények (TUV, ISO, Anyagkövethetőség)

A tanúsítás kritikus szerepet játszik a termék minőségének és megfelelőségének biztosításában. A vásárlóknak előnyben kell részesíteniük azokat a beszállítókat, amelyek:

• TUV tanúsítás a szerkezeti elemekhez
• ISO-tanúsítvánnyal rendelkező gyártási folyamatok
• Teljes anyag nyomon követhetőségi dokumentáció

Ezek a tanúsítványok nemcsak a megbízhatóságot biztosítják, hanem megkönnyítik a projektek jóváhagyását és a finanszírozást is.

Költségoptimalizálás a nagyszabású beszerzéseknél

A tömeges vásárlás jelentős költségelőnyöket kínál, de gondos tervezést igényel. A kulcsfontosságú stratégiák a következők:

• Megrendelések összevonása mennyiségi engedmények elérése érdekében
• Szabványosított összetevők kiválasztása az SKU összetettségének csökkentése érdekében
• A logisztika koordinálása a szállítási költségek minimalizálása érdekében

Logisztika és csomagolás nagy projektekhez

A hatékony csomagolás és logisztika kritikus fontosságú az anyagok szállítás közbeni védelméhez és a zökkenőmentes helyszíni kezeléshez. A kiváló minőségű beszállítók optimalizált csomagolási megoldásokat kínálnak, amelyek csökkentik a sérülés kockázatát és javítják a kirakodás hatékonyságát.

Miért válassza a TOPFENCE Solar-t PV kerítésgyártónak?

A TOPFENCE SOLAR a fotovoltaikus rögzítő- és kerítésrendszerekre specializálódott gyártóként olyan mérnöki megoldásokat kínál, amelyek a szélerős környezetre szabottak. A fejlett alumínium extrudálási technológiával és a precíziós gyártási képességekkel a vállalat nagy teljesítményű rendszereket kínál, amelyeket a tartósság és a hatékonyság érdekében terveztek.

A legfontosabb előnyök közé tartozik:

• Teljes termékportfólió a legkülönfélébb projekt igényekhez
• Bizonyított teljesítmény part menti és erős szélű telepítéseknél
• Erős K+F képességek szabadalmaztatott szerkezeti kialakításokkal
• Megbízható globális ellátási lánc nagyszabású EPC projektekhez

A mérnöki szakértelem és a gyártási kiválóság ötvözésével a TOPFENCE Solar támogatja az EPC-vállalkozókat és forgalmazókat a megbízható, magas megtérülést hozó napenergia-projektek megvalósításában.

GYIK: Erős szél PV kerítésrendszer tervezése és beszerzése

Q1 Milyen szélsebességet tudnak ellenállni a megerősített PV kerítések?

A megerősített rendszerek a tervezéstől és az anyagoktól függően a 40-60 m/s-ot meghaladó szélsebességet is képesek ellenállni megfelelő tervezés és telepítés esetén.

Q2 Elég erős az alumínium a szélsőséges környezethez?

Igen. A kiváló minőségű alumíniumötvözetek kiváló szilárdság/tömeg arányt biztosítanak, és megfelelő tervezés esetén számos alkalmazásban felülmúlhatják a hagyományos acélt.

Q3 Milyen mélyre kell felszerelni a kerítésoszlopokat?

Jellemzően 800-1200 mm, a talajviszonyoktól és a szélterheléstől függően.

Q4 Milyen tanúsítványokat kell kérnem a szállítóktól?

Keresse a TUV-tanúsítványt, az ISO gyártási szabványokat és az anyagkövetési dokumentációt.

Q5 Hogyan csökkenthető a telepítési idő a biztonság veszélyeztetése nélkül?

Használjon moduláris, előre összeszerelt rendszereket, és hajtson végre szabványos szerelési eljárásokat nyomatékszabályozással.

Q6 Mennyi a tipikus élettartam a tengerparti környezetben?

Megfelelő anyagokkal és megerősítéssel a rendszerek minimális karbantartás mellett 20-25 évig vagy tovább is működhetnek.

Q7 Csökkenthetik-e a megerősített PV kerítések a karbantartási költségeket?

Igen. A megnövelt tartósság és szerkezeti stabilitás jelentősen csökkenti a javítások és ellenőrzések szükségességét.

Q8 Hogyan válasszunk a SUS304 és SUS316 anyagok között?

Az SUS304 a legtöbb környezetre alkalmas, míg az SUS316 erősen korrozív tengerparti vagy ipari területekre ajánlott.

Következtetés: A tervezési megbízhatóság elősegíti a hosszú távú ROI-t

Erős szeles vidékeken,PV kerítés megerősítésenem egyszerűen a tervezés fejlesztése – ez alapvető követelmény a rendszer biztonságának, tartósságának és pénzügyi teljesítményének biztosításához. A fejlett anyagok, az optimalizált szerkezeti tervezés és a precíz telepítési gyakorlatok integrálásával az EPC vállalkozók jelentősen csökkenthetik a kockázatokat és javíthatják a projektek eredményeit.

Végső soron minden napelemes kerítésprojekt sikere a holisztikus megközelítésen múlik, amely egyensúlyt teremt a mérnöki szigor és a gyakorlati hatékonyság között. A megerősített rendszerekbe való befektetés ma stabil teljesítményt, alacsonyabb életciklus-költségeket és nagyobb megtérülést biztosít az elkövetkező években.
