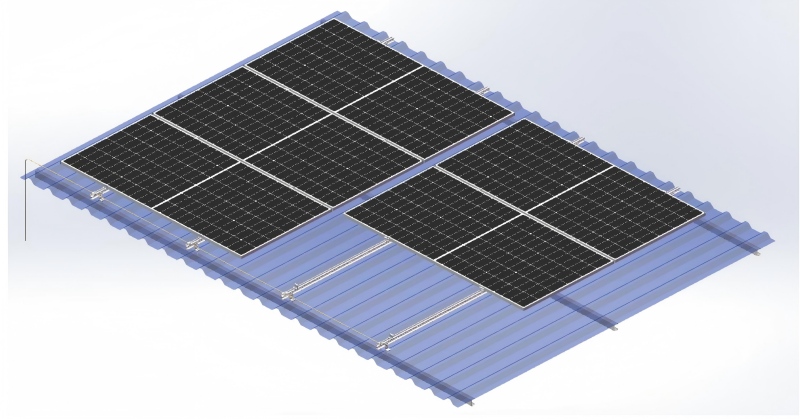

Hogyan szereljünk fel napelemet a tetőre?

A naperőmű telepítése nagyon sok előnnyel járhat, például megtakaríthatja a villanyszámlát, vagy akár teljesen el is engedheti azokat.

A napenergia számos kényelmének élvezetéhez először a tetőre szerelni a legköltséghatékonyabb megoldás.

Útmutató a napelem tetőre szereléséhez

A szükséges alkatrészektől és anyagoktól a legjobb beépítési helyekig és a lépésről lépésre szóló kezelési utasításokig minden szükséges információ megtalálható itt. Vegye ki a rögzített beépítési alkatrésztL-lábakés vezetősínek példaként. A rögzített napelemek telepítéséhez szükséges komponensek nagymértékben a gyártótól függenek, de nagyjából minden napelem beépítési módnál megegyeznek. A komplett készlet tartalmaz alkatrészeket, inverter kábeleket, MC4 csatlakozókat, L tűket + vezetősíneket, alumíniumötvözet konzolokat stb., és ami a legfontosabb, építőszerszámokat. Az ilyen típusú beépítési rendszerekben lyukakat kell fúrni az összekötő részekbe, és rögzíteni kell azokat a szerelési vezetősíneken, hogy a teljes szerkezet szilárdan rögzítve legyen a tetőn. A tartókonzol beépítési készletei jól teljesítik ezt a telepítési követelményt. Egyéb beépítési módok közé tartozik a csavarok beszerelése és a nyomótömb beszerelése. Ezeken kívül a következő eszközöket is elő kell készíteni: • Csavarkulcs • szett négyzet • vízálló ponyva stb.

Ez a tok alumínium anyagokat használ, L-alakú lábakkal és vezetősínekkel. Ez az anyag nagy szilárdságú, könnyű súlyú és korrózióálló. Az alumínium anyagokból könnyen alakítható sarokanyagok, amelyek alkalmasak hétköznapi szerszámok és nem túl profi emberek számára. Ezenkívül az alumínium kompatibilis a legtöbb napelem vázával, így a családok maguk is beszerelhetik azokat anélkül, hogy szakembereket kellene hívniuk.

A telepítés részletes lépései a következők:

Kérjük, figyelmesen olvassa el ezt a kézikönyvet, mielőtt telepíti a tetőtéri napkollektoros rendszert.

*Az L-lábas tetőrögzítési megoldás beépítési utasításainak szigorú betartása megfelel a termék szerkezeti követelményeinek és megfelel a vonatkozó szabványoknak. A telepítés során ügyeljen a vonatkozó biztonsági előírások betartására, és vegye figyelembe a vonatkozó regionális előírásokat.

A telepítőknek be kell tartaniuk a következő normákat.

1. Tartsa be az összes vonatkozó helyi vagy nemzeti építési szabályzatot, beleértve azokat is, amelyek hatályon kívül helyezhetik ezt a kézikönyvet;

2. Győződjön meg arról, hogy az olyan termékek, mint a konzolok, alkalmasak meghatározott telepítésekre és telepítési környezetekre;

3. Kérjük, használja a cégünk által biztosított tartozékokat és a szállított szerelőeszközöket. (Cégünk semmilyen felelősséget nem vállal a helyettesítő tartozékok felhasználásával történő kivitelezésért);

4. Az újrahasznosítás módja: Kérjük, kövesse a helyi előírásokat;

5. Üzemeltető személyzet: Biztosítson legalább két professzionális napelem-szerelőt;

6. Gondoskodjon arról, hogy az elektromos kapcsolódó berendezések beszerelését szakképzett villanyszerelők végezzék el;

7. Gondoskodjon a napelemsor elektromos alkatrészeinek biztonságos beszereléséről.

Főbb jellemzők

a. Főleg fagerendákkal vagy acélgerendákkal alátámasztott létra alakú, színes acél cseréptetőkhöz használják

b. Könnyű kialakítás, tartós és szép, könnyen összeszerelhető és gyorsan telepíthető

c. Alkalmas mindenféle keretes és keret nélküli napelemes telepítéshez a piacon

d. Az alkatrészeket a gyárban előre összeszerelik és ésszerűen csomagolják, hogy a helyszíni telepítési időt megtakarítsák

1. Leírás

Ez a rendszer alumíniumötvözet kiegészítőket használ,alumínium sínekés rozsdamentes acél csavarok, és alkalmas létra alakú, színes acél cseréptetőkre, amelyeket fagerendák vagy acélgerendák támasztanak alá.

A rendszer telepítése előtt figyelmesen olvassa el az alábbi telepítési utasításokat. A telepítés során tartsa be a helyi törvényeket.

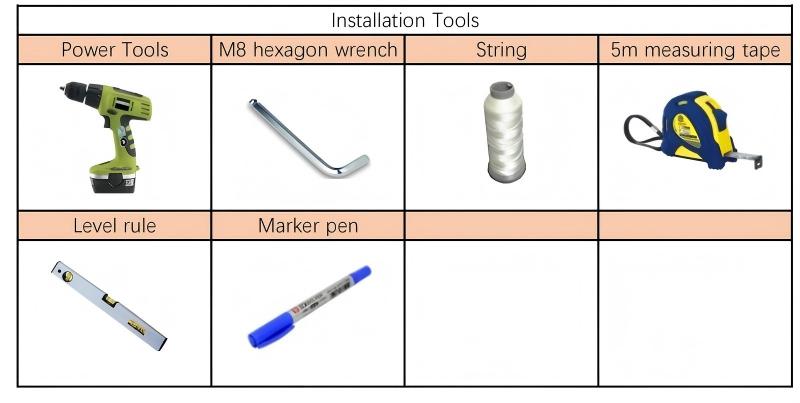

2. Telepítési eszközök

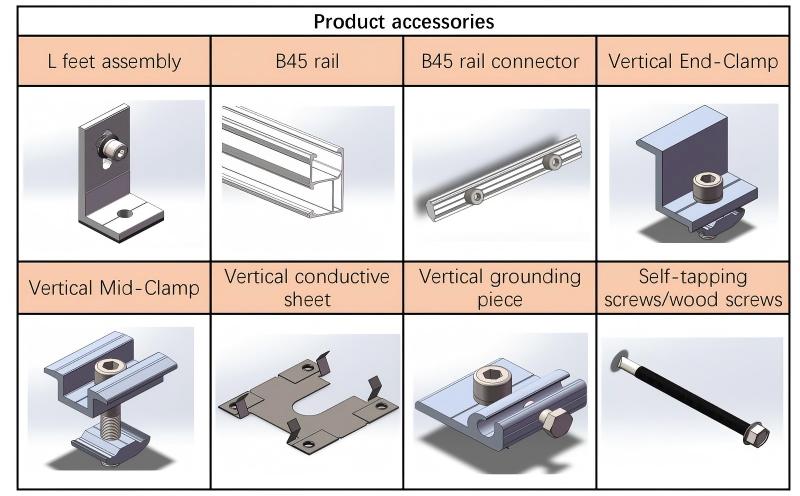

3. Terméktartozékok

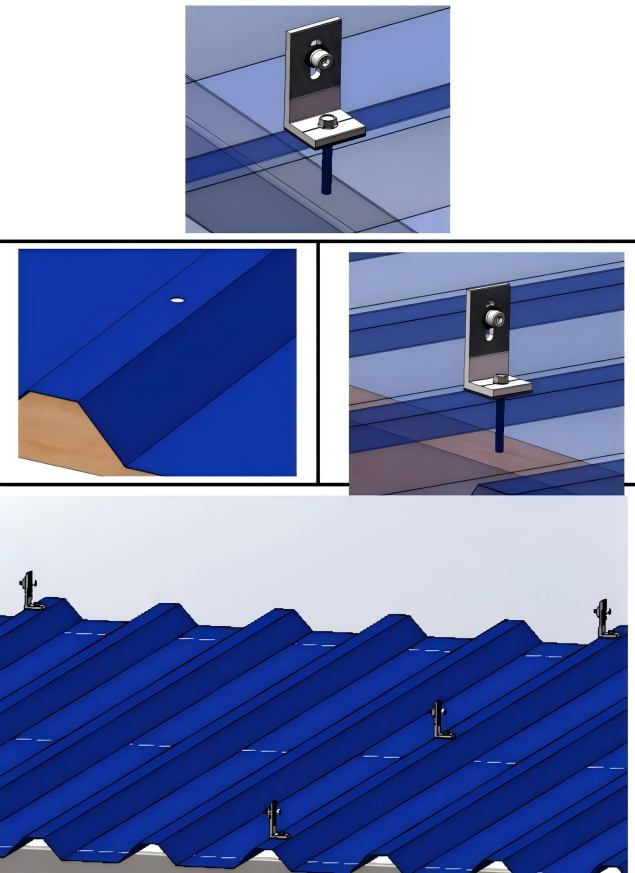

4.1 Az L-talp felszerelése

A tartógerenda anyagának megfelelően önfúró csavarokkal (a tartógerenda acélgerenda) vagy facsavarokkal (a tartógerenda fagerenda) szerelje be és rögzítse az L-lábas szerelvényt a trapéz alakú színű acélcserép csúcspontjában.

PS: Ha a trapéz alakú acél csempéket tartó szelemenek fagerendákból készülnek, akkor a facsavarok behelyezésének megkönnyítése érdekében egy fúrószerszámmal előzetesen fúrni kell egy kis φ6 mm-es lyukat a színes acéllapokba.

Rendezze el a rajz szerint, és szerelje fel a fennmaradó L-lábas szerelvényeket a fenti módszerrel.

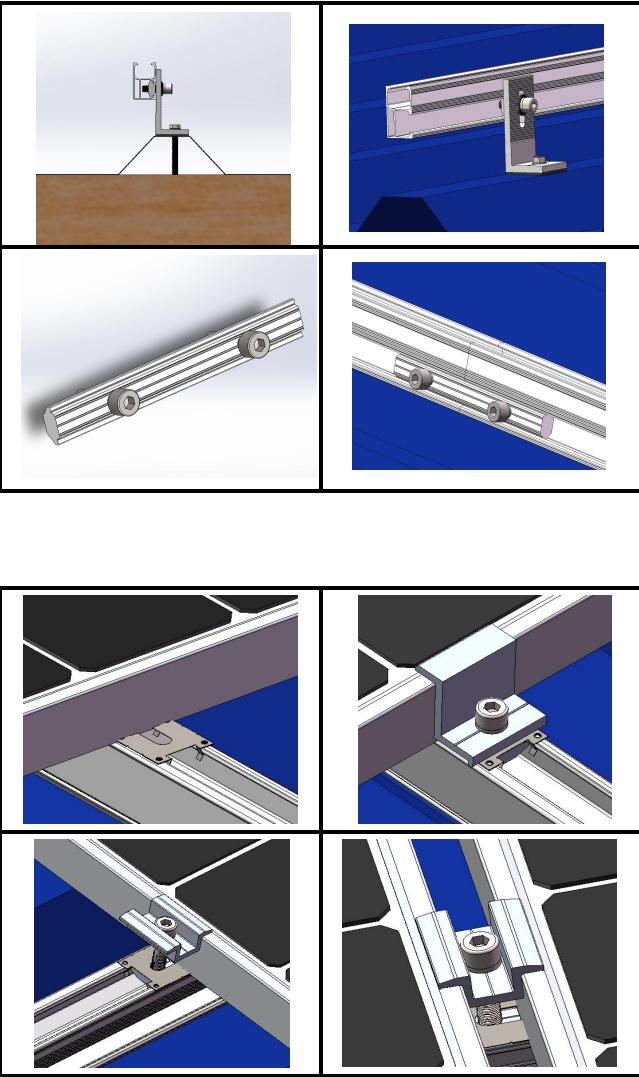

4.2 B45 sín felszerelése

Állítsa be a B45 sín hullámos felületének irányát, hogy egy vonalba kerüljön a már beszerelt és rögzített L lábelem hullámos felületével, és egy M8 hatlapfejű csavarkulccsal húzza meg a horgon lévő hatlapfejű csavart a sín rögzítéséhez.

Szerelje be a síncsatlakozót a síncsatlakozási pozícióba, és egy M8-as imbuszkulccsal húzza meg a síncsatlakozó hatlapfejű csavarjait, hogy rögzítse az ízületeket mindkét végén.

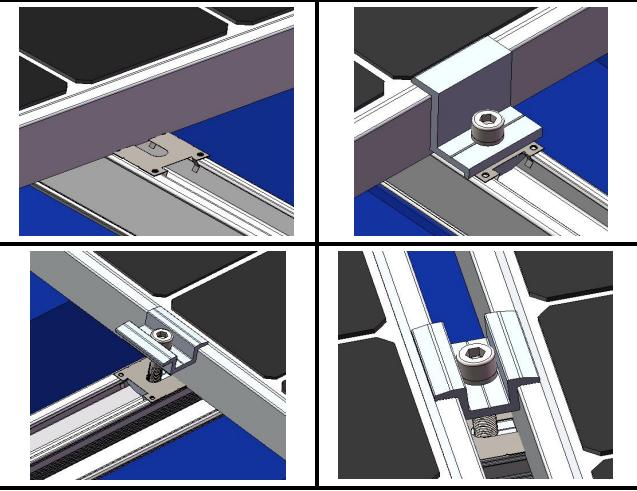

4.3 Napelemek telepítése

Helyezze a napelem panelt a sínre, állítsa be a végszerelvény helyzetét és rögzítse a végszorítóval (ha van vezetőképes lap, nyomja be a vezetőlemezt a sínrésbe, állítsa be a helyzetét és nyomja meg a vezetőlemez egyik végét a napelem fémvázával).

A középső napelem panel helyzetének beállítása után rögzítse aKözépső bilincs(ha fel van szerelve vezető lappal, nyomja be a vezetőlemezt a sínrésbe, és a helyzet beállítása után a napelemek fém kereteivel mindkét oldalon nyomja meg a vezetőlemez két végét)

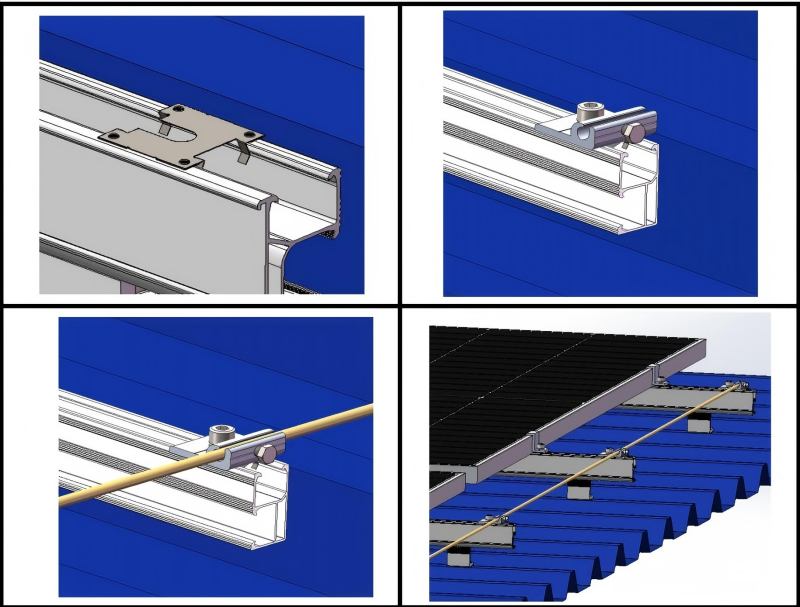

4.4 A földelő szerelvény felszerelése

(1) Szerelje fel a vezetőlemezt a sín végére.

(2) Ezután szerelje be a földelő alkatrészt.

(3) Szerelje fel a földelő kapcsokat a fennmaradó sínek végeire.

(4) Vezessen át egy rézvezetéket ezeken a földelőkapcsokon, húzza meg a hatlapfejű csavarokat, végül földelje le a földelő rézvezetéket.
