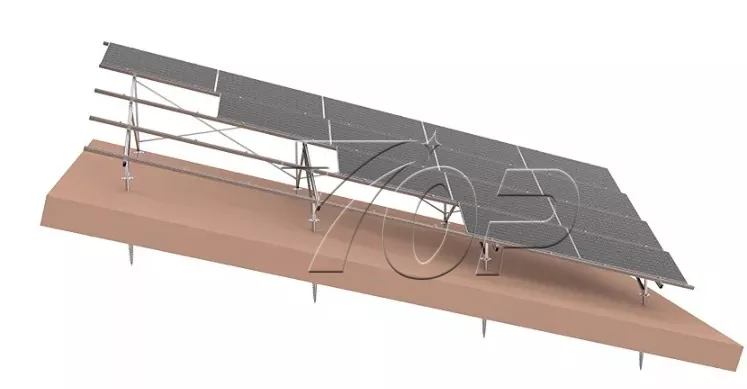

Földre szerelt napelem készletek

Professzionális kínai gyártóként és beszállítóként a Topfencesolar által tervezett N/W/A1 típusú földre szerelt napelem-készletek nagy szilárdságúak, megbízhatóak és könnyűek, a modulok gyors telepítésével.

Különleges kiemelő kialakítás: alkalmas sík vagy lejtős talajú projektekhez.

Szerkezeti összetétel:

1. Alapozás: 1000-1800 mm-es vagy magasabb magasságú földcsavarok.

2. Talajlejtés: rugalmasan használható lejtős talajhoz.

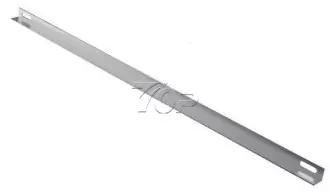

3. Tartó rész: Alumínium oszlop, Alumínium/acél bordák

4. Alumínium/acél keresztgerendák

5. Alumínium/acél átlós merevítő

6. Csatlakozók összetevői:

7. Rögzítőelemek és egyéb tartozékok

8. Csavarok

Tervezés előtti eljárások:

1. A földre szerelt napelem-készletek tervezése előtt először ellenőrizze a föld talajhelyzetét és a lejtő állapotát az alapozás megerősítése érdekében.

2. Ellenőrizze a szélsebességet és a hóterhelést az elmúlt 30-50 évre vonatkozóan

3. Ellenőrizze a napsütéses helyzetet, és ellenőrizze a napelem panel legmegfelelőbb rögzítési szögét a napenergia maximális termeléséhez.

4. Ellenőrizze a minimális magasságot a napelem alja és a padló között.

5. Tervezze meg a napelem tömb elrendezését a valós helyszínméretek figyelembevételével.

6. A tömbpaneleket különböző környezetben támasztó szerkezet szimulálása a holt tényezők, a széltényezők és a hótényezők stb. figyelembevételével.

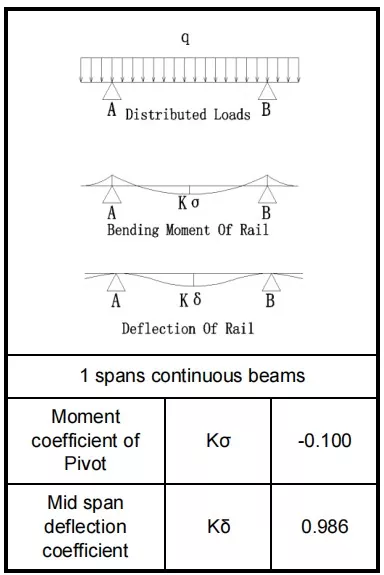

7. Terhelési számítás elvégzése a szerkezet biztonságossá tétele érdekében.

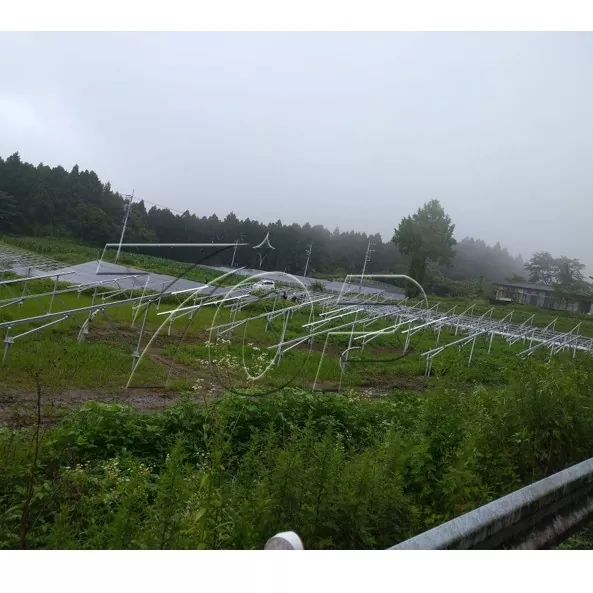

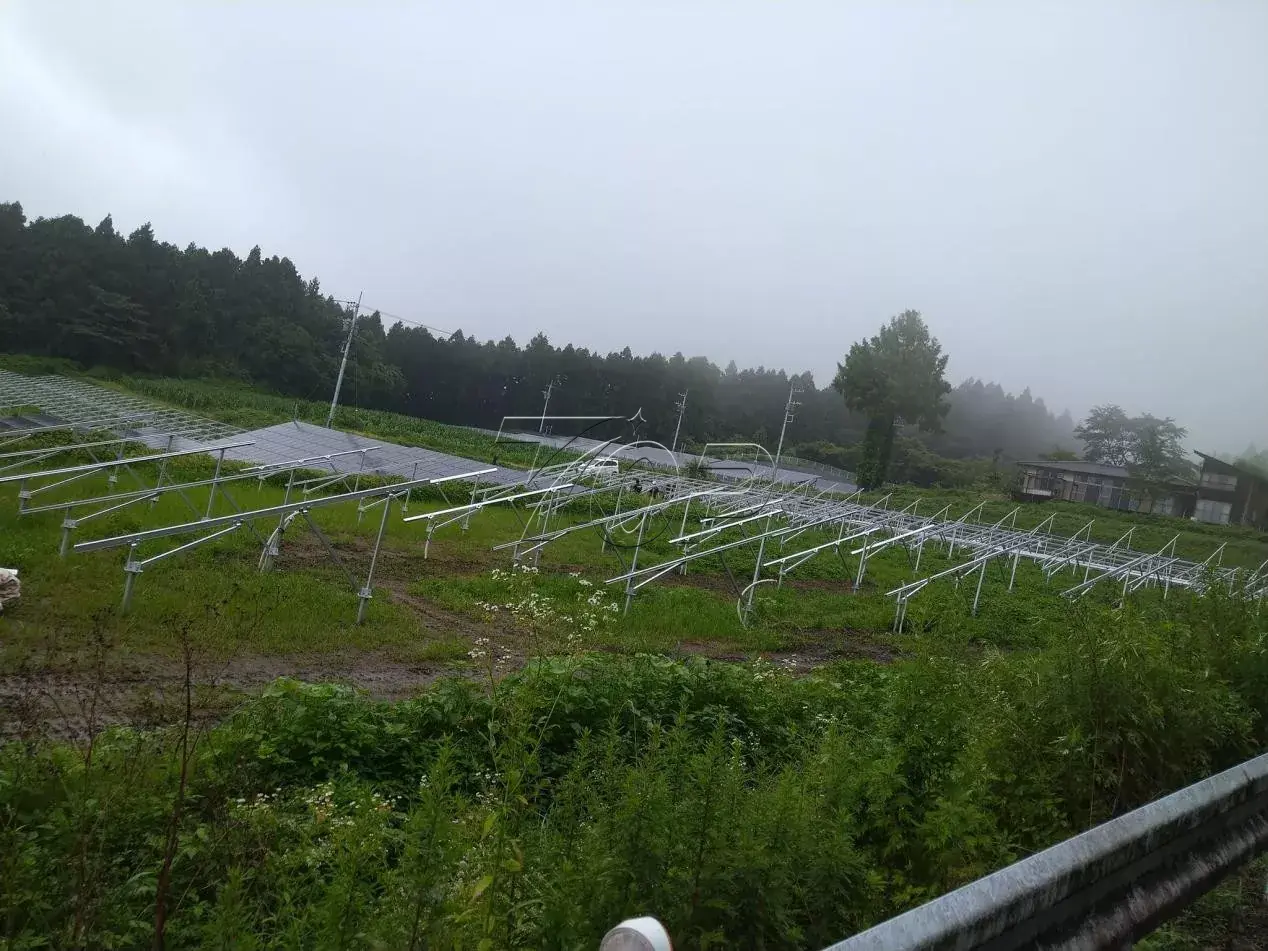

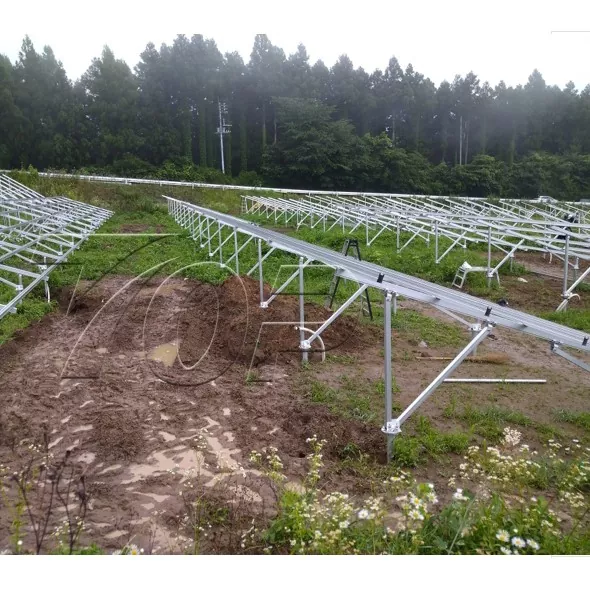

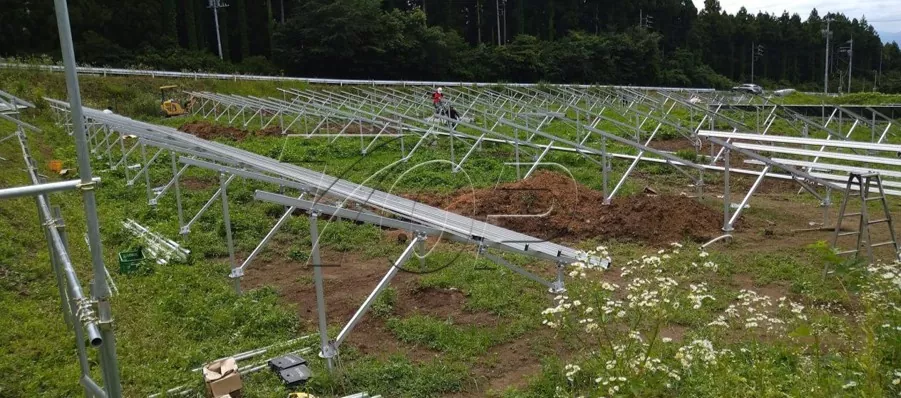

A valódi helyszíni rögzítési tokok:

A rendszer paraméterei:

2. eset:

Előny

1. Alkalmas fekvő vagy függőleges panelek rögzítéséhez.

2. Egyszerű és gyors telepítés. Szállítás, telepítési idő és költség megtakarítása.

3. Nagy megbízhatóságú és biztonságos alumínium földre szerelhető napelemes rendszer a modulok alumíniummal.

4. Kiváló rozsda- és korróziógátló tulajdonságokkal rendelkezik, különösen szigetekre, közeli tengeri területekre szerelve.

5. Öltöny az Egyesült Államokban, Japánban, Koreában, Indonéziában, Thaiföldön, Fülöp-szigeteken, Németországban, Spanyolországban, Olaszországban, Lengyelországban stb.
