Alumínium kábeltálca

Ha professzionális alumínium kábeltálca gyártót szeretne találni, vagy új napelemes projektet szeretne kezdeni átfogó megoldásokkal, vegye fel a kapcsolatot a Topfencesolarral, és legyünk hosszú távú partnere!

A kábelkezelés gyakran kritikus a rendszer hosszú élettartama szempontjából. A szolárkábelek nagyfeszültségű egyenáramot hordoznak, és évtizedekig ki vannak téve a szélsőséges időjárási hatásoknak.

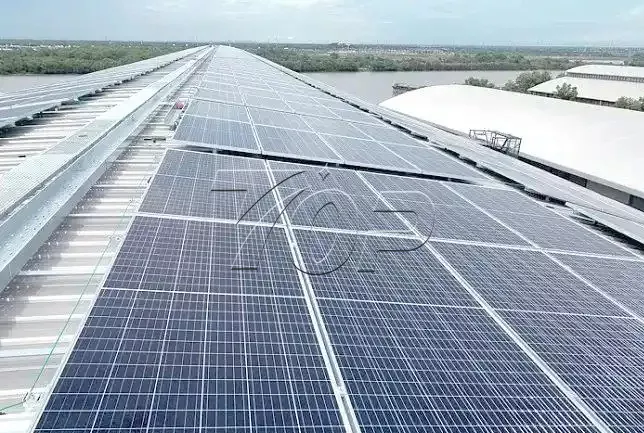

A kábelek tetőfelületen hagyása biztonsági kockázatot jelent. A Topfencesolar márkájú Solar alumínium kábeltálca dedikált autópályát kínál a napelemes kábelek bekötéséhez.

Fizikai védelem:A tálca megakadályozza az éles tetőperemek okozta sérüléseket, így a napelemes rendszer biztonságosan működik.

Hőleadás:Kábeltálcák lyukakkal, jó szellőzéssel a kábelek számára. Ez a speciális kialakítás hatékonyan csökkentheti az ellenállást és a hőfelhalmozódást.

Napelemes kábelekre tervezve

A napelemes PV kábelek egyediek, kettős szigetelésűek és vastagabbak. Olyan támasztórendszerre van szükségük, amely tiszteletben tartja hajlítási sugarukat és súlyukat.

A kábeltálcák anyagaira utal, a horganyzott acél, amely nehéz hűtőbordaként működik, az alumínium a legideálisabb anyag napenergiához.

Korrózióálló: Természetesen védő oxidréteget hoz létre, amely tökéletes kültéri expozícióhoz.

Könnyű: Csökkenti a tetőszerkezet statikus terhelését.

Nem mágneses: Minimalizálja a mágneses indukció miatti teljesítményveszteséget nagy áramú alkalmazásoknál.

Elérhető kábeltálca-típusok

Három különálló konfigurációt kínálunk, amelyek megfelelnek az adott telepítési környezetnek:

1. Létra típusú kábeltálca

Jó hosszú fesztávú vezetékekhez és nehéz tápkábelekhez.

Funkció: A nyitott lépcsőfokok maximális légáramlást biztosítanak a nagy erősségű kábelek hűtéséhez.

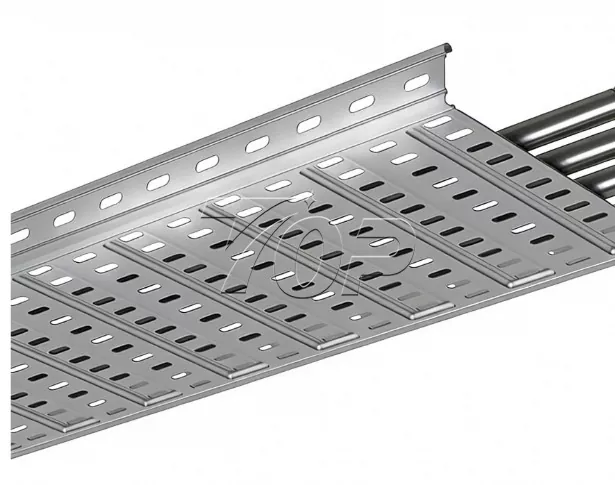

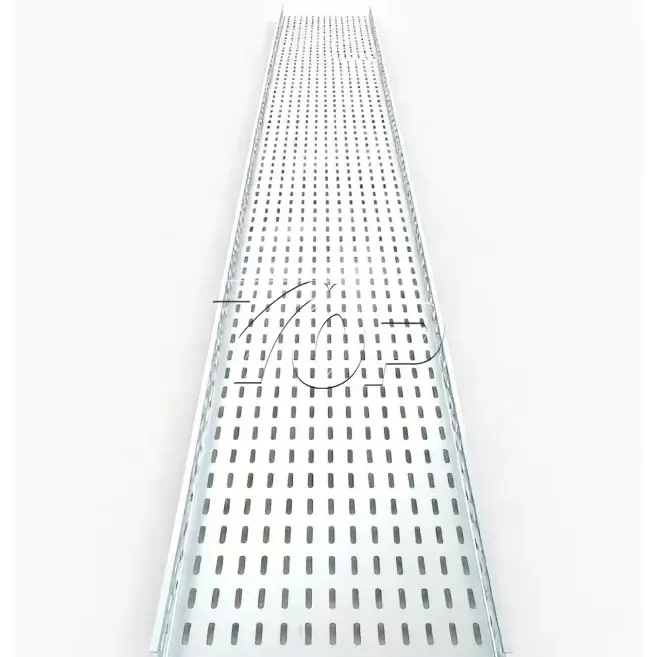

2. Perforált kábeltálca

Alkalmazás: Kereskedelmi tetők fenékvédelmet igényelnek.

Előny: Szellőztetett alsó rései lehetővé teszik a víz elvezetését, miközben megvédik a kábeleket az egyenetlen tetőfelületektől.

3. Dróthálós kábeltálca

Kifejezetten összetett maráshoz, több fordulattal és leejtéssel.

Jellemző: Rendkívül rugalmas; a helyszínen vágható és hajlítható az akadályok könnyű navigálása érdekében.

Hogyan működnek a kábeltálcák?

Ahelyett, hogy a kábeleket a tetőfelületre húznák, a tálca átíveli a rögzítési pontok közötti távolságot.

Átviszi a kábelek súlyát az állványszerkezetre vagy a tetőrögzítésekre, miközben a vezetékeket felemelve tartja. Ez megakadályozza, hogy a kábelek víztócsákba üljenek esőzések idején, és rendszerezetten tartják őket, így a karbantartó csapatok később könnyen nyomon követhetik az áramkört.

Hogyan telepítsünk kábeltálcákat?

A Topfencesolar precíz kialakításának köszönhetően a telepítés egyszerű, könnyű és gyors. Íme a tetőtéri alumíniumrendszer általános munkafolyamata:

1. lépés:Térképezze fel az útvonalat. Ne csak kezdje el a fúrást. Tervezze meg az utat a tömbtől az inverterig. Kerülje a panelek árnyékolását magával a tálcával!

2. lépés:Telepítse a zárójeleket. Fel kell emelni a tálcát a tetőről. Rögzítse a rögzítő lábakat, vagy csatlakoztassa a tálcát közvetlenül a szolársínekhez.

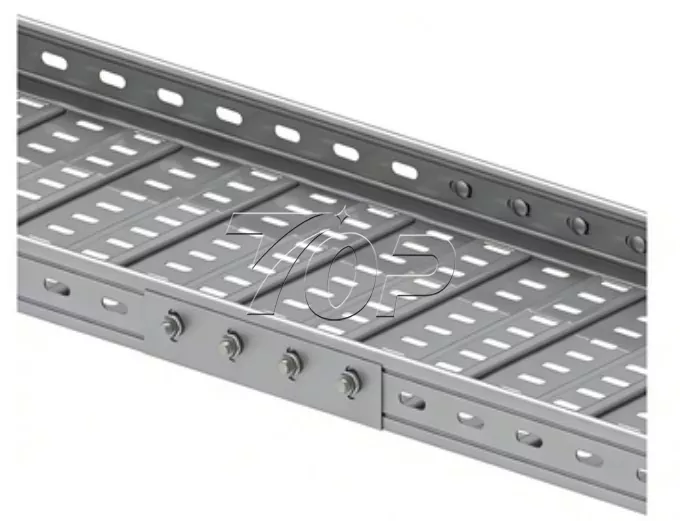

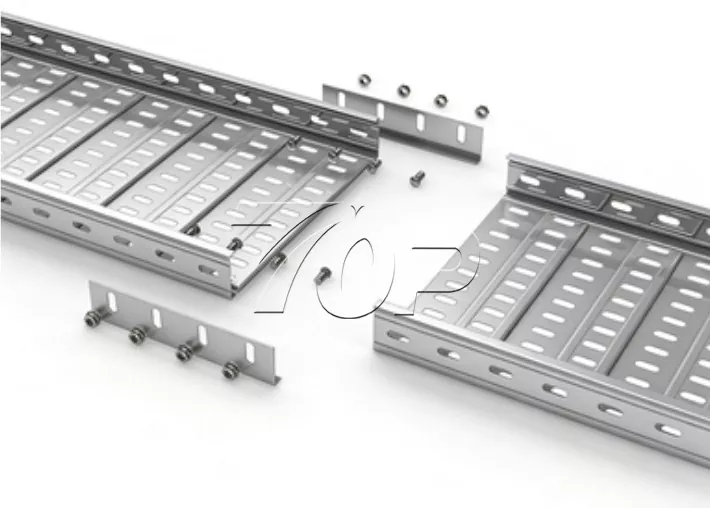

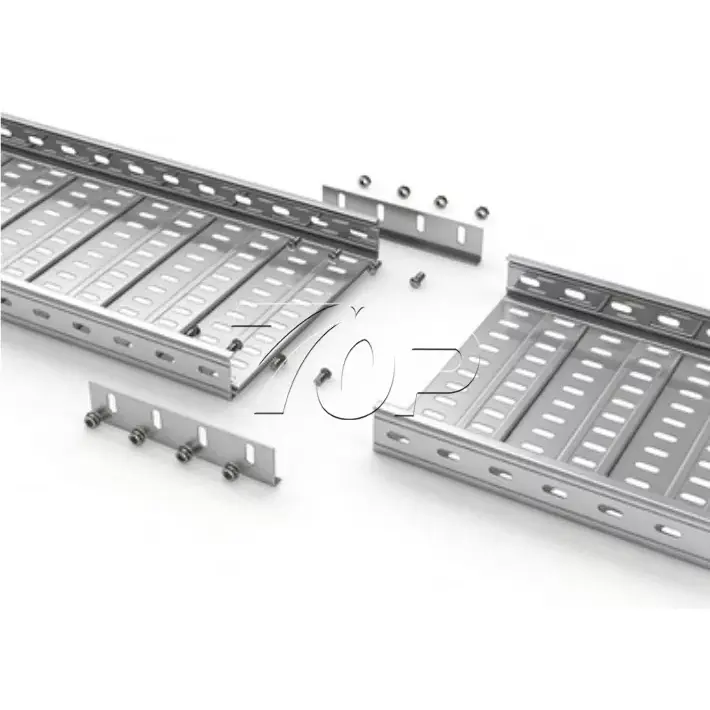

3. lépés:Csatlakoztassa a szakaszokat. Használjon toldólemezeket a két tálcahossz összekapcsolásához. Hagyjon egy kis rést a szakaszok között a hőtágulás érdekében. Mert az alumínium kitágul, ha melegszik; Ha rés nélkül túl szorosan csavarja őket, a tálca meghajolhat.

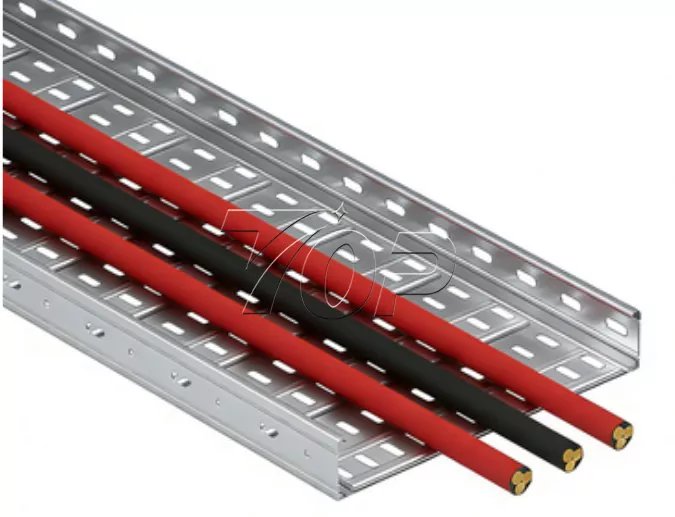

4. lépés:Fektesse le a kábelt. Helyezze a kábeleket a tálcába. Ne húzza túl szorosan őket. Használjon UV-besorolású kábelkötegelőket vagy alumínium kábelkapcsokat a rögzítéshez néhány lábonként.

5. lépés:Földelés. Mivel a tálca fém, földelni kell. Az elektromos folytonosság biztosítása érdekében használjon összekötő átkötéseket a toldólemezeken.
